Regras de Sobreposição Gráfica

Use este diálogo para criar e editar regras.

Para abri-lo, faça um dos seguintes procedimentos:

  • Documentação > Sobreposições Gráficas > Regras de Sobreposição Gráfica
  • na caixa de diálogo Combinações de Sobreposição Gráfica: clique em Gerenciar Regras
  • da caixa de diálogo Opções de Filtro de Renovação: clique no botão Regras de Sobreposição Gráfica


Assista o vídeo

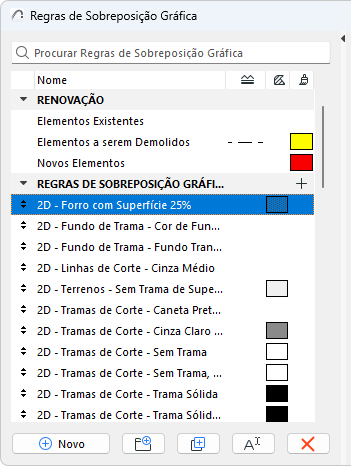

Regras estão listadas no lado esquerdo da caixa de diálogo. Os ícones coloridos indicam o Tipo de Linha, o Tipo de Trama, as Canetas do Primeiro Plano e Fundo, e a Superfície (se houver) definida para cada regra.

As três primeiras Regras correspondem aos três Estado de Renovação: Existente, A Demolir, e A Construir.

Selecione qualquer Regra para ver sua definição no painel Critério e Estilo de Sobreposição à direita.

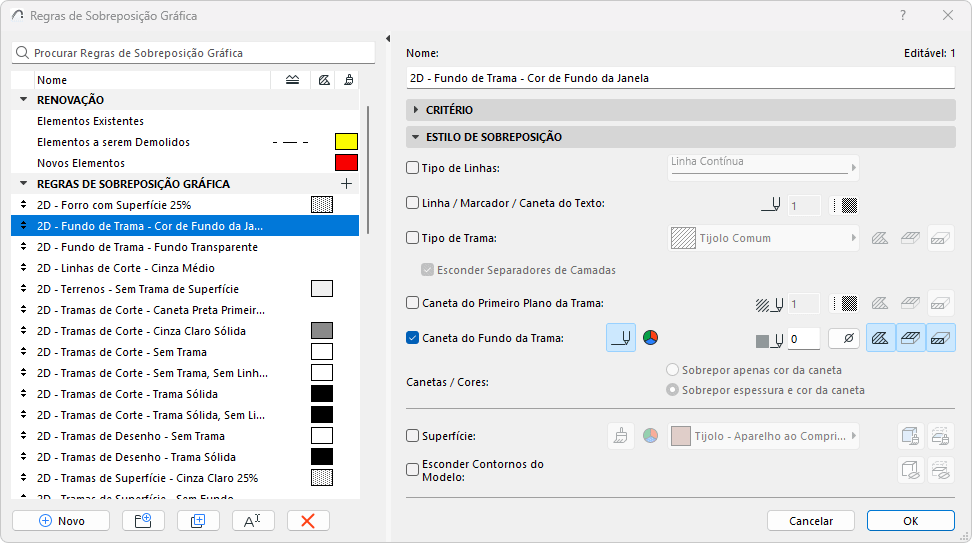

Adicionar nova regra

  1. Clique em Novo
    • na parte inferior da caixa de diálogo Regras de Sobreposição Gráfica.
    • no menu de contexto de uma Regra ou Grupo de Regras

      Nota: As regras para os três Estados de Renovação não podem ser duplicadas.
  2. Use os painéis no lado direito da caixa de diálogo para definir os Critério e Estilo de Sobreposição das Regras.

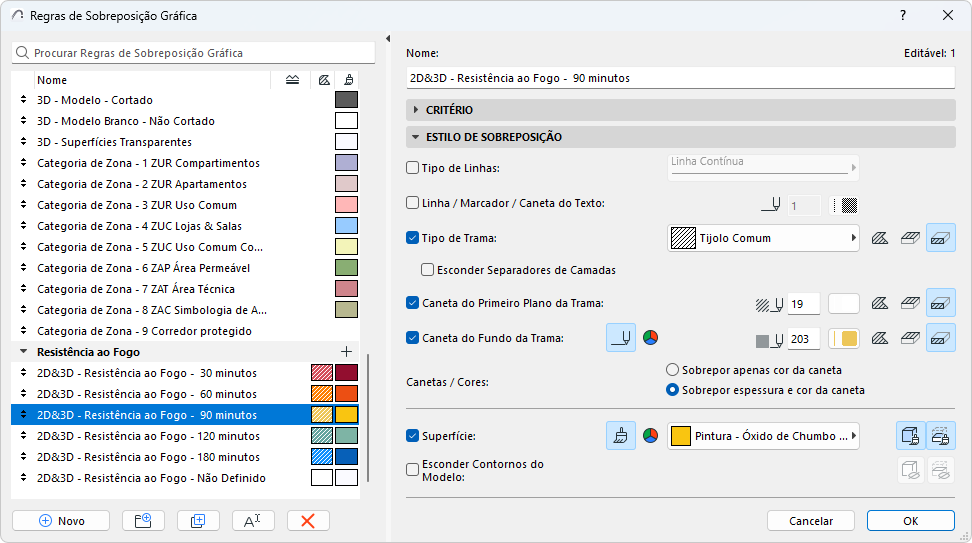

Organizar as Regras em grupos

  • Um grande número de regras pode ser facilmente organizado, classificado e visualizado
  • Você pode mover regras de um grupo para o outro arrastando e soltando.
  • Os menus de contexto estão disponíveis quando você precisa deles
  • A pesquisa facilita a localização de qualquer regra ou grupo por seus nomes.

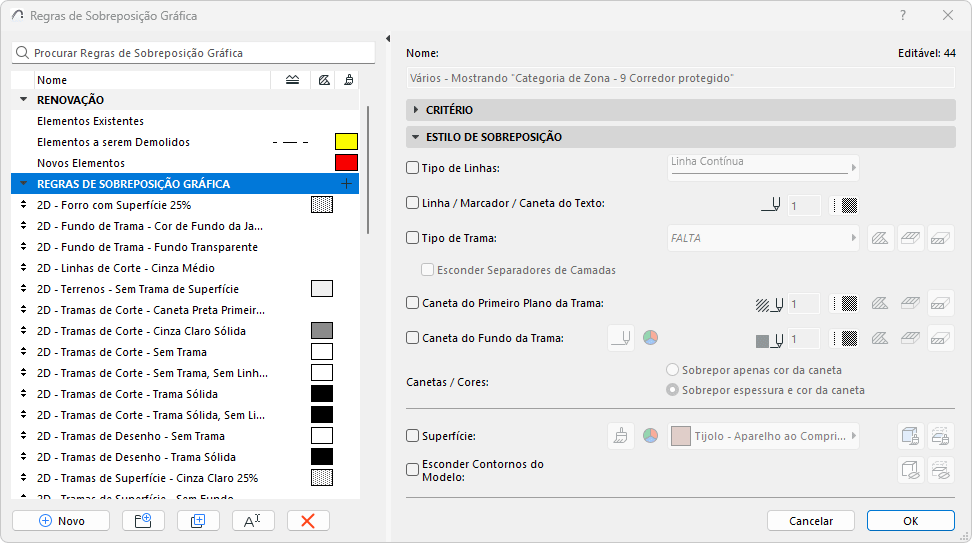

Adicionar novo Grupo de Regras

Clique em Novo Grupo

  • na parte inferior da caixa de diálogo Regras de Sobreposição Gráfica.
  • no menu de contexto de um Grupo de Regras


Definir Critérios das Regras

Estes critérios definem quais os elementos que devem obter a sobreposição.

Nota: Os critérios para os três Estado de Renovação não podem ser editados. (O Estado de Renovação é atribuído aos elementos do modelo individualmente.)

  1. Na lista Critério a primeira linha é sempre o Tipo de Elemento. (Sub elementos, tais como Painel de Parede Cortina ou Face do Morph, não estão disponíveis aqui.)
  2. Selecione esta primeira linha e clique na seta preta no final da linha para escolher o(s) tipo(s) de elemento(s) aos quais deve ser aplicada esta Regra.

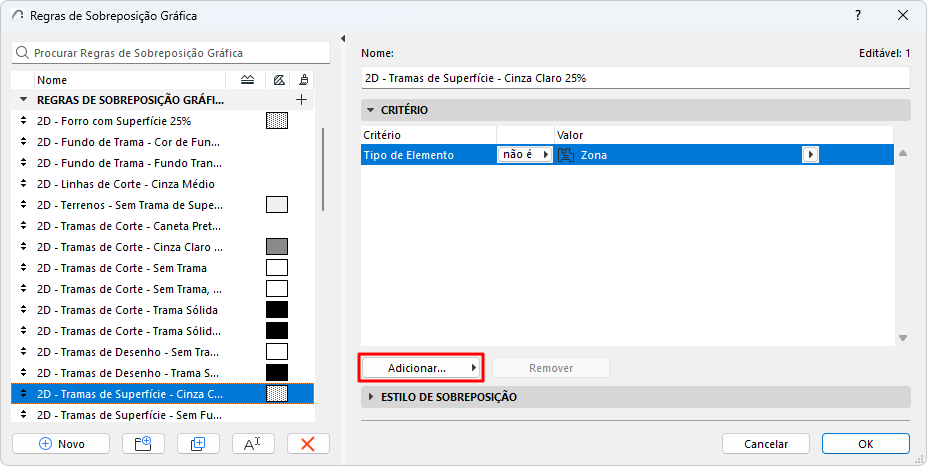

  3. Para definir critérios adicionais, clique no botão na opção Adicionar... que abre uma lista de Parâmetros & Propriedades.
  4. Seleciona um ou mais parâmetros (use o campo de pesquisa na parte superior para encontrá-los mais rapidamente), e, clique em Adicionar (ou pressione Enter) para adicioná-los à lista.
  5. Definir critérios adicionais. A lista de critérios disponíveis depende do(s) elemento(s) definido(s) na(s) linha(s) acima.
    Nota: Esta interface é semelhante à da caixa de diálogo Pesquisar e Selecionar, mas as Propriedades IFC não estão disponíveis aqui.
    Nota: A definição de um “Vegetal” ou “Combinação de Vegetais” como critério significa que a sobreposição pode afetar elementos que são visíveis de acordo com determinadas combinação de vegetais.

Assista o vídeo

Assista o vídeo

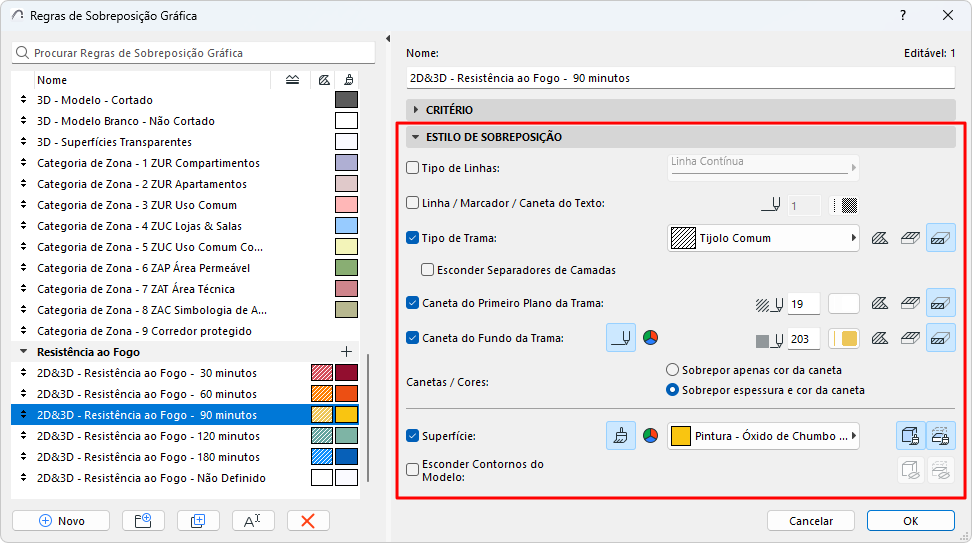

Definir Estilo de Sobreposição

O Estilo de Sobreposição define como a sobreposição deve ser.



Marque as caixas dos atributos que você deseja utilizar nesta Sobreposição Gráfica.

  • Para controles relacionados à Trama (Tipo de Trama, Caneta de Trama, Caneta do Fundo da Trama):
  • Clique em um ou mais ícones para escolher qual categoria (Trama de Desenho, Trama em Vista, Trama de Corte) deve ser afetada pela sobreposição.
  • Use o número da caneta ou o controle do seletor de cores para escolher uma cor.
    Nota:
  • Tramas em Vista incluem elementos de Trama na categoria “Superfície (Trama em Vista)”.
  • Tramas de Corte incluem elementos de Trama na categoria “Material de Construção (Trama de Corte)”.
  • Para Superfície: Clique em um ou ambos os ícones para aplicar a sobreposição à Superfícies Cortadas e/ou Não Cortadas.
    Nota:  Além das definições de sobreposição listadas aqui, você pode incluir definições de sobreposição adicionais nos seus Filtro de Renovação. Defina-os na caixa de diálogo Opções de Filtro de Renovação.

Assista o vídeo
