Superfícies de corte e Contornos (Definições do Elemento)

Relevante para Parede, Laje, Cobertura, Membrana, Morph, Malha, Viga, Pilar.

Superfícies de corte

Defina os atributos indicados para superfícies cortadas tanto da Seção como da planta.

• Para um elemento básico:
• Define a linha de corte e caneta
• Para um elemento básico, composto ou perfil complexo:

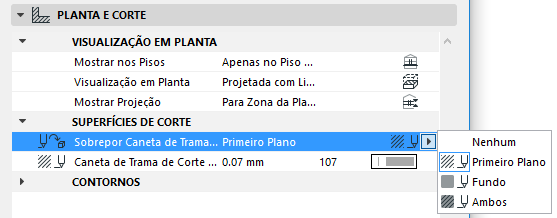

• Se necessário, substitua a caneta de trama do primeiro plano/fundo deste elemento (definido como padrão no Material de Construção). Para fazer isso, selecione o Primeiro Plano, o Fundo ou ambos a partir da opção Sobrepor Canetas da Trama de Corte no pop-up para acessar os respectivos controles.





Contornos

Utilize estas definições para definir linhas e cores de caneta para os contornos do elemento que estejam acima (projetados) e/ou abaixo (em vista) do Plano de Corte em Planta.

• As Linhas acima do Plano de Corte só serão visualizadas, se o pop-up Visualizar Planta for definido como “Vista, Corte e Projeção” ou "Tudo em Projeção".
• Linhas em Vista serão visualizadas se o pop-up Visualizar na Planta é definido como “Vista e Corte” ou “Linhas Em Vista.”
