Colocar Desenhos na Vista do Modelo

Arrastar e Largar

Arraste os arquivos de desenho (um de cada vez) de seu sistema de arquivos.

Com a ferramenta Desenho

Ative a ferramenta Desenho.
Clique na vista.
Aparece na caixa o diálogo a opção Revincular Desenho. Escolha a fonte do Desenho: sistema de arquivo local ou BIMcloud.
Faça login no BIMcloud, se necessário. Consulte Login no BIMcloud.
Clique em Procurar, depois selecione o arquivo de Desenho desejado.
Nota:
- Você pode colocar um arquivo de cada vez e uma página PDF de cada vez usando a ferramenta Desenho. Para colocar vários desenhos, use Arquivo> Conteúdo Externo > Colocar Desenho Externo, conforme Descrito abaixo.

Com os comandos do menu Arquivo

Use uma das seguintes opções, dependendo da fonte do Desenho:

Arquivo > Conteúdo Externo > Colocar Desenho Externo
Arquivo > Conteúdo Externo > Colocar Desenho Externo do BIMcloud
Escolha o BIMcloud, depois o projeto que você precisa.

Faça login no BIMcloud, se necessário. Consulte Login no BIMcloud.

Nota: Para ligar um desenho a um projeto Teamwork, o projeto Teamwork de origem precisará ter sido desenvolvido em um Archicad com o mesmo número de versão que o projeto hospedeiro.

Colocar páginas selecionadas de um PDF

Isto funciona se o PDF for colocado usando o comando arrastar e largar ou um comando do menu Arquivo.

Se o desenho importado for um PDF com várias páginas:

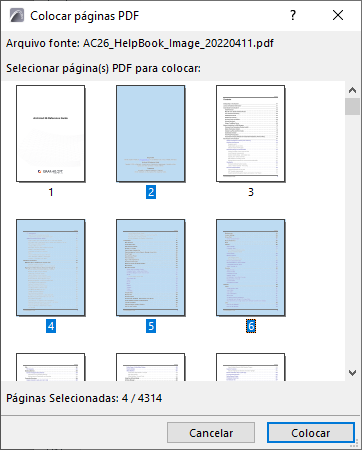

Aparece um diálogo de escolha. Selecione uma ou mais páginas ou todas.
Clique Colocar.

Substituir uma página PDF

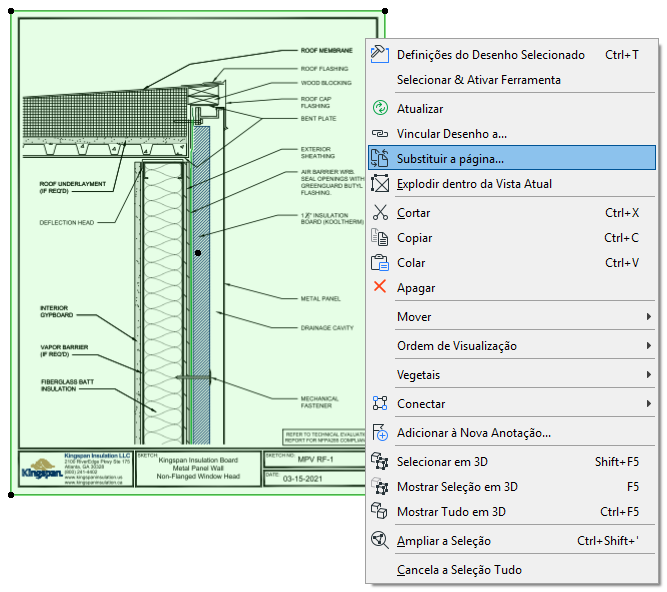

Depois de inserir um PDF, use o comando de menu de contexto “Substituir página” (em Desenhos ou Gestor de Desenhos selecionados) para revincular a outra página dentro do mesmo documento PDF.

Tópicos relacionados

Para importar apenas determinados vegetais dos desenhos DWG/DXF/ou DWF:

Consulte “Ativar abrir parcial” em Opções de Abertura (Configurar Tradução DXF/DWG).

Para mostrar/esconder os vegetais de origem de desenhos DWG importados, colocados no Archicad :

Ver Vegetais Embebidos.
