Métodos Geométricos da Cota Linear

Tópicos nesta página:

Método Geométrico em Qualquer Direção

Método de Geometria Apenas X-Y

Método Geométrico de Comprimento Arco

Espessura com Clique Único

Método Geométrico em Qualquer Direção

O método predefinido como Qualquer Direção permite-lhe criar cadeias de cota em posições variadas relativas à posição do elemento: em paralelo aos primeiros dois pontos colocados ou na horizontal/vertical ou em paralelo a outra aresta/superfície da sua escolha.

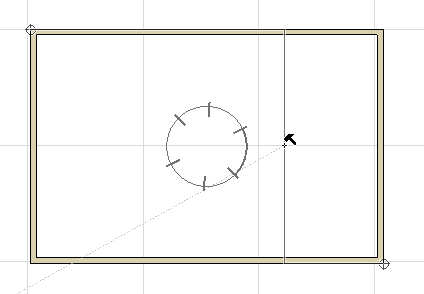

Mover o cursor para obter feedback sobre as possibilidades, que variam de acordo com a posição dos pontos de cotas.

Está também disponível um vetor adicional de linha de cota: Depois de o cursor martelo preto surgir, pode mover este cursor para qualquer linha/aresta direita dentro do projeto.

Exemplo

Suponha que pretende cotar a cobertura utilizando o vetor em paralelo com a diagonal, em vez de em paralelo com a cobertura.

1. Clique nos dois nós da cota em qualquer das extremidades da cobertura.

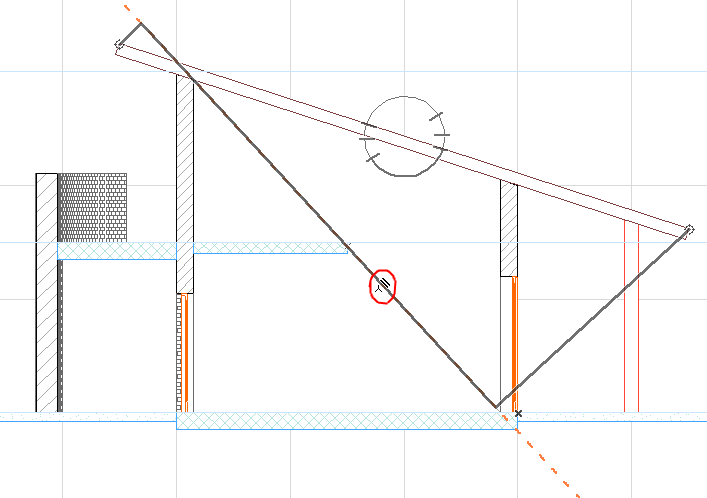

2. Mova o cursor sobre a diagonal. O cursor altera depois para o formato de cursor “Mercedes + cota em paralelo”, para indicar que foi encontrada uma aresta com a qual a linha de cota pode estar em paralelo:

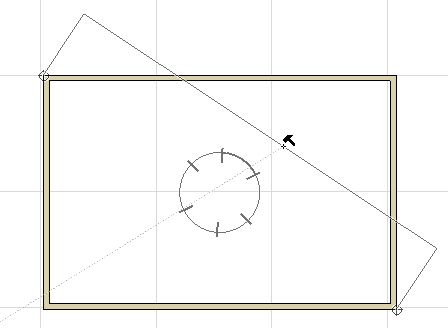

3. Clique em bloquear a linha de cota para estar em paralelo com esta linha/aresta.

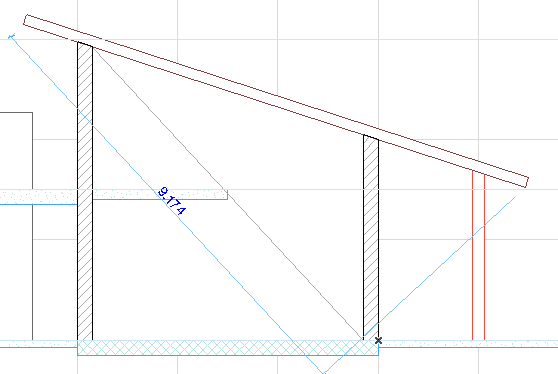

4. Arraste a linha de cota para a sua posição final e clique com o martelo preto para colocar a cadeia de cota.





Método de Geometria Apenas X-Y

O método Apenas X-Y restringe as zonas de linha de cota apenas na horizontal e na vertical, relativamente á tela.

Método Geométrico de Comprimento Arco

Use este método para cotar elementos curvos.

1. Com a ferramenta Cotas Lineares ativa, selecione o método geométrico Comprimento Arco, na Caixa de Informações.





2. Clique com o cursor Mercedes em um arco circular ou em uma aresta curva- não é necessário procurar os limites, clique em qualquer ponto da curva.



3. Os pontos finais do arco ou da aresta são marcados. Esta é a aresta sobre a qual é medido o comprimento do arco. Clique em qualquer outro ponto que você queira adicionar à cadeia de cotas.
4. Faça duplo clique em qualquer ponto da área de trabalho com o cursor Lápis Vazio, ou clique em OK, na Caixa de Controle, para concluir a seleção dos pontos de cotagem.
5. Clique com o cursor Martelo para colocar a cadeia de cota.



Espessura com Clique Único

Ativa o controle Espessura com Clique Único na Ferramenta Cota linear da Caixa de Informações, para Cota de Parede e Espessura de Laje com um clique único.

1. Com a ferramenta de Cota Linear ativa, mova o cursor para a linha de contorno da Parede ou Laje.

   Se você clicar em qualquer outro elemento, a opção de um clique não funcionará e você deverá colocar a linha de cota como de costume.

2. Clique uma vez para colocar a(s) cota(s) de espessura, dependendo das definições em Detalhes de Cota:
   • No Modo Automático, dependendo das Definições de Exterior/Núcleo/Linha de Referência, isso resultará em múltiplos pontos de cotas em uma cadeia.
     Nota: Se apenas a opção Linha de Referência estiver ativa, a opção de um clique não funcionará.
   • No modo manual, isso resultará em uma cadeia de cotagem de todas as camadas das paredes e lajes.

     Para mais informações, ver Cotar Parede ou Espessura da Laje.
