Cotas Radiais
As cotas Radiais consistem em duas partes principais: a Linha de Cota (apontador) e o texto.
- Clique em um ponto do elemento curvo.

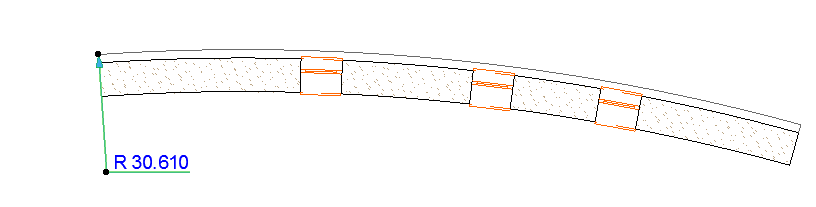

- Desenhe a linha de cota, em direção ao centro da curva ou na direção oposta. A cota radial tem que ser sempre proveniente de um elemento curvo.
- Clique novamente para colocar o texto, que indica o valor do raio.
A orientação do texto pode ser definida nas Definições de Cota Radial. (Ver abaixo.)
Alongar ou Mover Cota Radial
Você pode ajustar uma cota radial colocada com a ajuda da paleta de contexto:
Utilize o ícone Alongar Cota Radial para alongar/encurtar a cota.
Utilize o ícone Mover Cota Radial para a mover.
