Cotagem Automática Exterior

Use esta função para adicionar Cotas Lineares associativas automáticas para Paredes ou Paredes Cortinas selecionadas na Planta.

  1. Na Planta, selecione as Paredes ou Paredes Cortina a serem cotadas.

    Vá para Documentação > Anotação > Cotagem Automática > Cotagem Exterior. Defina as opções desejadas.

    Ver Caixa de Diálogo Cotagem Exterior Automática.

  2. Defina a direção das linhas de cota. Faça isto de uma das seguintes maneiras:
    • Clique na aresta lateral do elemento (a direção da cota segue a direção do elemento); ou
    • Clique em uma área vazia, e depois clique uma segunda vez para definir a direção da cota.
  3. Clique com o cursor martelo para colocar a(s) linha(s) de cota.

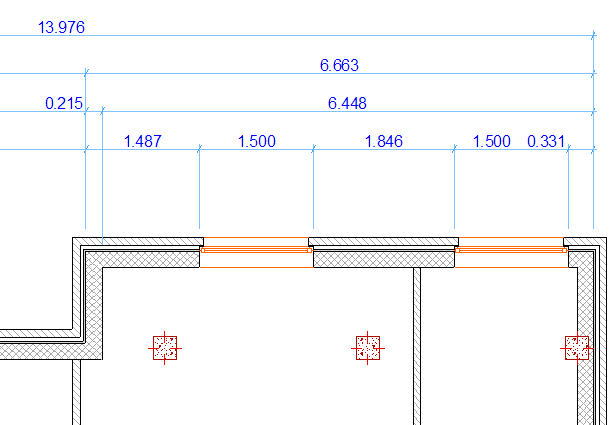

A Cotagem Automática colocará automaticamente as linhas de cota (até quatro tipos), dependendo das opções que escolheu na caixa de diálogo. Se alguma destas linhas não for necessária (p.ex. se não existirem vãos, ou a fachada for reta), não é considerada.

A visualização de cotagens automáticas depende das opções escolhidas nas Definições de Cotas.

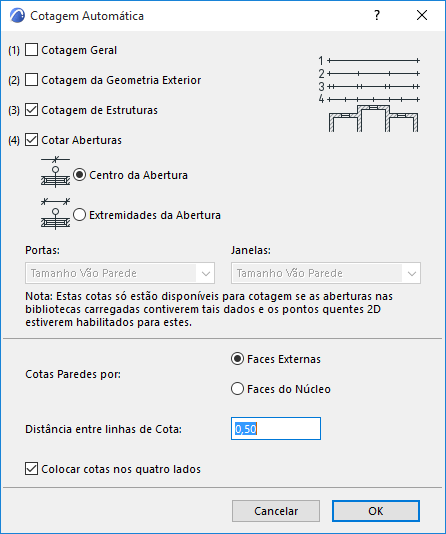

Caixa de Diálogo Cotagem Exterior Automática

Abra o caixa de diálogo a partir de Documentação > Anotação > Cotagem Automática > Cotagem Exterior.



Marque uma ou mais opções de Cotas para usar:

Cotagem Geral

Uma linha de cota única que percorre o comprimento de um conjunto de elementos selecionado.

Cotagem da Geometria Exterior

As cotas lineares de elementos extrudidos, tais como uma fachada.

Cotagem de Estruturas

A cota linear do elemento em si, tal como a espessura de parede

Cotar Aberturas

Verifique esta caixa para incluir as cotas de aberturas (portas e janelas).

Escolha onde colocar a cota das aberturas:

  • Centro da Abertura
  • Extremidades da Abertura

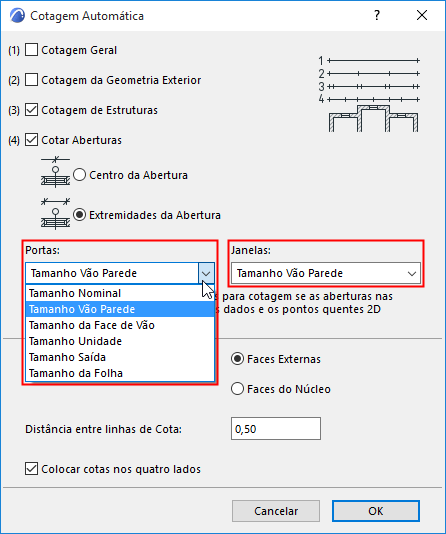

Escolha preferências de cotagem separadas para portas e para janelas.


Nota: se cotar automaticamente portas colocadas a partir das bibliotecas Archicad 12 ou Archicad 11 e se escolher o tamanho da Folha ou Saída como as cotas de porta preferenciais, o valor da altura da porta não será visível a não ser que escolha Folha ou Saída como valor Nominal nas Definições de Porta. (As larguras de porta serão cotadas sem qualquer problema.) Se cotar automaticamente portas colocadas a partir de versões anteriores do Archicad, apenas funcionarão as opções Vãos de Parede e Tamanho Nominal.

Cotas Paredes por

Escolha uma preferência para cotagem de Paredes Compostas.

  • Faces Externas
  • Faces do Núcleo

Distância entre linhas de Cota

Entre com a distância usando as unidades atualmente definidas no Archicad.

Colocar cotas nos quatro lados

Marque esta opção para colocar automaticamente as Cotas nos quatro lados da caixa de contorno dos elementos selecionados.
