Atribuir uma Trama em Vista

Tramas de superfície podem ser aplicadas para Vigas, Pilares, Lajes, Malhas, Coberturas, Membranas, Aberturas, Morphs e Zonas.

Para todos esses tipos de elementos, exceto Zonas:

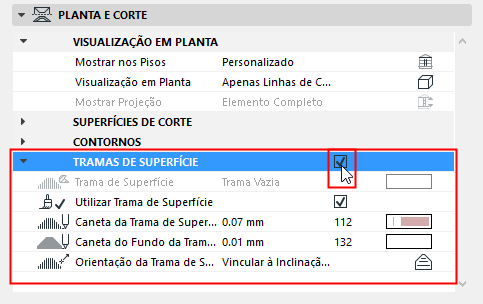

1. Vá ao painel Planta e Corte das suas definições (ou clique no botão Planta e Corte na Caixa de Informações.)
2. Marque a caixa de Trama de Superfície.





3. Clique no pop-up Parâmetro de Trama em Vista para acessar a lista de tramas disponíveis; e, escolha a trama desejada.
   Nota: só estão disponíveis as Tramas definidas como Tramas de Superfície em Opções > Atributos do Elemento > Tramas.
   • Use Trama da Superfície: Marque esta opção para usar a superfície do Material de Construção do elemento.
4. Usando os controles de trama de superfície que se seguem:
   • Escolha os atributos da Caneta e do Fundo para a Trama em Vista.
   • Use o parâmetro de Orientação de Trama de Superfície para definir a orientação do padrão de trama.

     Ver Definir Padrões de Orientação de Trama Vetorial ou de Símbolo.

Para Zonas:

1. Ative o botão “Trama em Vista” nas Definições de Zona (Painel Planta), clicando no mesmo.





2. Clique no nome da trama ou ícone para acessar a lista de tramas disponíveis, e escolha a trama desejada da lista pop-up.
3. Use um botão de opções para definir a orientação do padrão de trama.
4. Se a superfície da Zona tiver uma trama em vista, você tem a opção de visualizar aquela ao invés de: testar Usar Trama da Superfície.

   Ver Definir Padrões de Orientação de Trama Vetorial ou de Símbolo.
