Cotagem Automática Interior

Use esta função para cotar rapidamente um conjunto de Pilares selecionadas e elementos compostos ou de perfil (complexos) na Planta.

  1. Selecione um ou mais Pilares ou elementos Composição/Perfil a ser cotado.
    Nota: Os Pilares Perfilados serão ignorados.

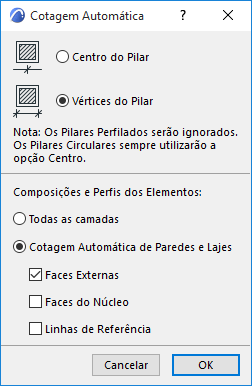

  2. Abra o caixa de diálogo a partir de Documentação > Anotação > Cotagem Automática > Cotagem Interior.
  3. Selecione as opções de cotagem preferidas.


    Preferência de Cota de Coluna

    • Centro do Pilar: cota do eixo do Pilar
    • Pontos finais do Pilar: cota os limites do Pilar.
      Nota: Um pilar redondo sempre será acotado em seu centro, independentemente de esta opção.

    Composições e Perfis dos Elementos

    Escolher uma Opção:

    • Todas as Camadas: Cada camada do elemento composto /perfil é cotada separadamente. (Se esta não estiver assinalada, é aplicada uma cota única à largura total de todas as camadas.)
    • Cotagem Automática das Paredes e Lajes: Os pontos de cota são colocados nas faces e/ou linhas de referência, dependendo das opções marcadas abaixo (pelo menos uma categoria deve ser marcada):
    • Faces Externas
    • Faces do Núcleo
    • Linhas de Referência
      Nota: Essas opções têm o mesmo efeito que o Método Automático de Cotas de Detalhes (Definições Ferramenta Cota).

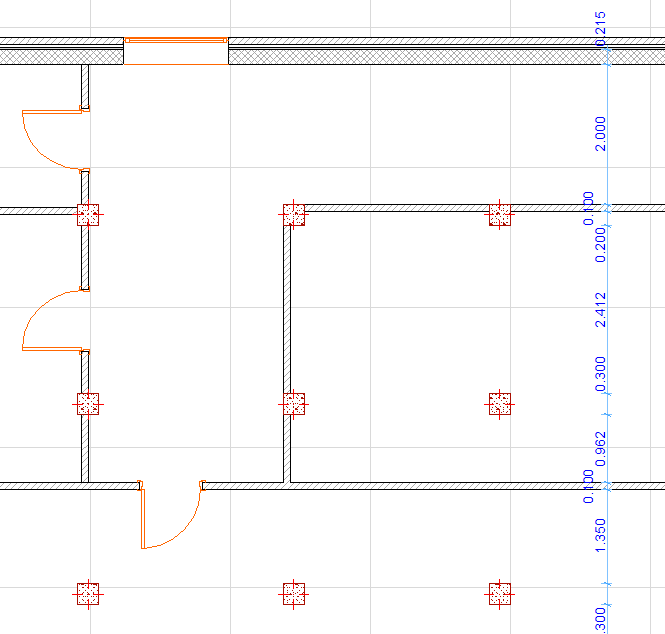

  4. Arraste o cursor para desenhar uma linha temporária nos elementos selecionados a serem cotados.
    • Serão cotadas as Paredes, Pilares, Vigas, e as arestas de Coberturas e Malhas que sejam perpendiculares, ou cruzem a linha desenhada. A linha pode consistir em vários segmentos.
  5. Faça duplo clique para terminar o desenho da linha.
  6. Clique para colocar a cadeia de cotas.
