Rótulo do Símbolo com Informação do Elemento

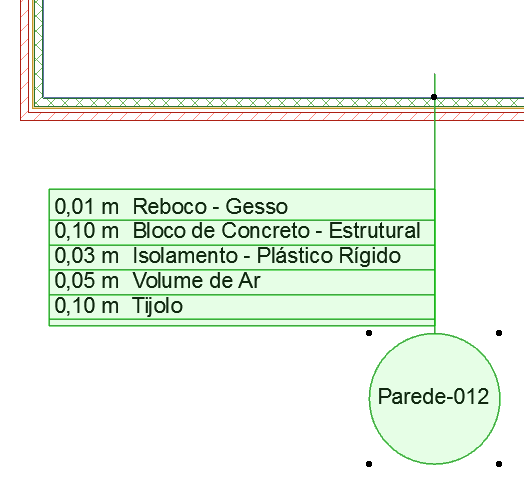

Rótulos do Símbolo podem exibir todos os tipos de informações dos elemento no desenho, por exemplo, as camadas de uma Parede Composta.
Os Rótulos de Símbolo são Objetos GDL especiais. Juntamente com os Rótulos de Texto/Texto Automático, estes estão disponíveis a partir do pop-up da Ferramenta Rótulo e das Definições da Ferramenta Rotulo.

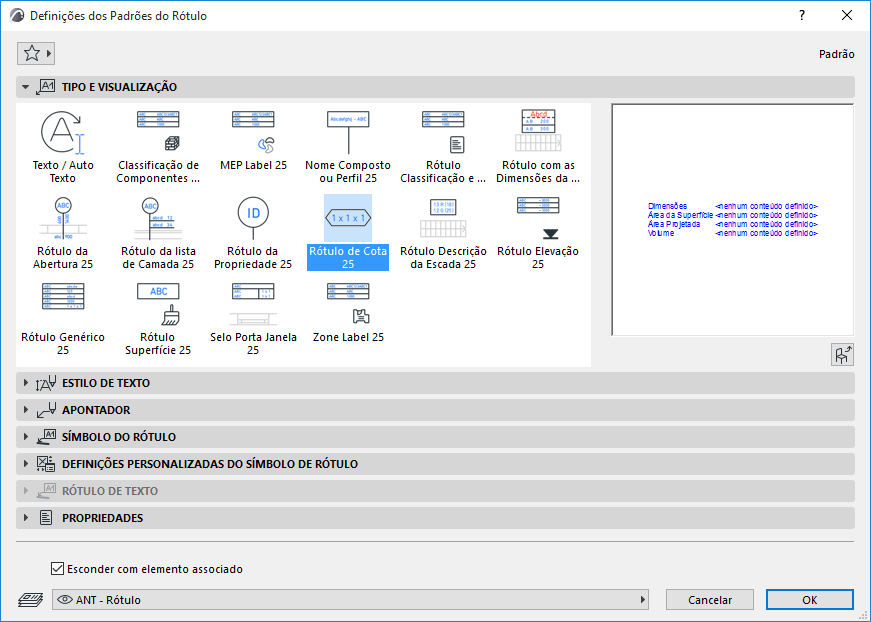

A seguir são mostrados os Rótulos de Símbolo padrões disponíveis no conjunto de bibliotecas padrão
|
Símbolo do Rótulo e Dados Exibidos |
||
 |
Rótulo Classificação e Propriedades |
Parâmetros do Elemento Classificação e Propriedades Propriedades IFC |
 |
Rótulo Classificação e Propriedades do Componente |
Classificação e Propriedades dos Componentes |
 |
Nome do Perfil ou Composição |
ID Associação/Elemento |
 |
Rótulo Dimensões |
Dimensões Área Vol. |
 |
Selo de Porta ou Janela |
ID Associação/Elemento Dimensões Superfícies |
 |
Rótulo Elevação |
Cotas Altimétricas |
 |
Rótulo Genérico |
ID Associação/Elemento Nome Cotas Altimétricas Dimensões Área Vol. Lista de Camadas Nome do Composto/Perfil/Material de Construção Superfícies |
 |
Rótulo Abertura |
ID da Porta/Janela Dimensões Propriedades |
 |
Rótulo Propriedade |
ID Associação/Elemento Nome Valores da Propriedade |
 |
Rótulo Lista de Camadas |
Propriedades do Material de Construção ID Associação/Elemento Dimensões Lista de Camadas |
 |
Rótulo Descrição de Escada |
Dimensões Parâmetros |
 |
Rótulo Cota da Escada |
Cotas Específicas da Escada (Largura, Altura do Espelho, Largura do Piso, Número de Espelhos) |
 |
Rótulo Superfície |
Superfícies |
 |
Rótulo Zona |
Número, Nome e Área Calculada da Zona |
Consulte também Rotulagem de Paredes Cortina.
Consulte também Selecionar Superfície (para Rótulo de Superfície).

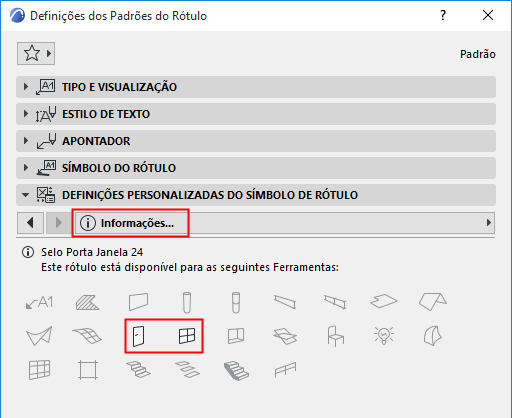

Nem todos os rótulos podem ser colocadas em cada tipo de elemento. Por exemplo, se você inadvertidamente anexar um Selo de Porta ou Janela em uma coluna, um texto “espaço reservado” irá informá-lo do erro.
Ver para mais detalhes Definições Personalizadas para Rótulos do Símbolo.
Você também pode criar seu próprio Rótulo salvando elementos de desenho 2D, incluindo Texto Automático.
