Moldura do Desenho
Cada Desenho colocado tem uma Moldura. Use esta de duas maneiras:
- Ajustar Moldura ao Desenho para incluir o conteúdo completo da sua vista de origem
- Moldura Dimensionada Manualmente para limitar o conteúdo visível (e, opcionalmente, recortar)
Por que Cortar o Conteúdo do Desenho?
Se você redimensionar a Moldura de um de Desenho, poderá recortar o conteúdo do desenho que não estiver sendo visto e apaga-lo do cache do Desenho. O conteúdo Recortado não precisa mais ser verificado ou atualizado (até que seja restaurado). Assim, recortar o conteúdo do Desenho reduz o tamanho do arquivo e pode acelerar a atualização do desenho.
Recursos de edição de Moldura e corte de Desenho funcionam da mesma forma para todos os tipos de desenhos, incluindo aqueles oriundos de uma fonte externa.
O conteúdo recortado pode ser restaurado a qualquer momento, desde que a sua origem permaneça disponível.
Redimensionar Moldura e Conteúdo do Corte

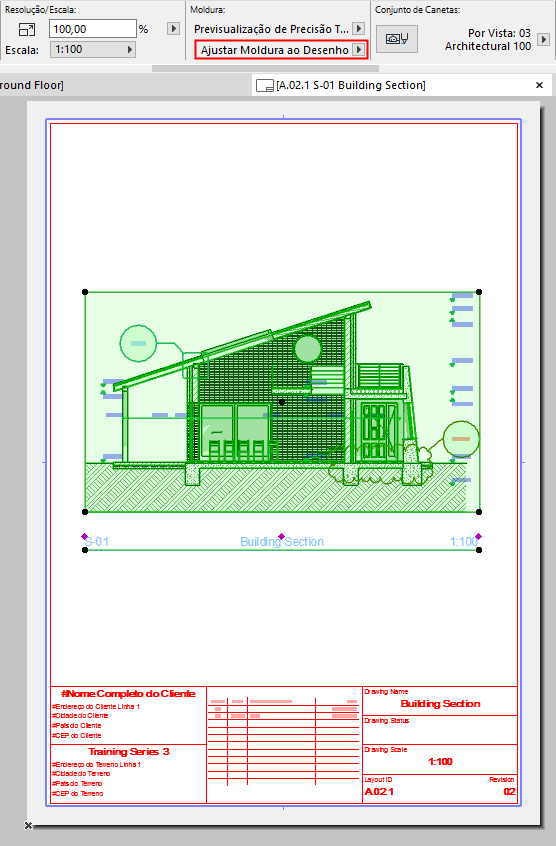

Ajustar Moldura ao Desenho
Por padrão, a Moldura do Desenho ajusta-se ao conteúdo completo do Desenho: o controle Ajustar Moldura ao Desenho pode ser ativado por meio das Definições de Desenho ou da Caixa de Informações.
Esta Moldura do Desenho é mostrada com uma linha sólida: este não é cortada.

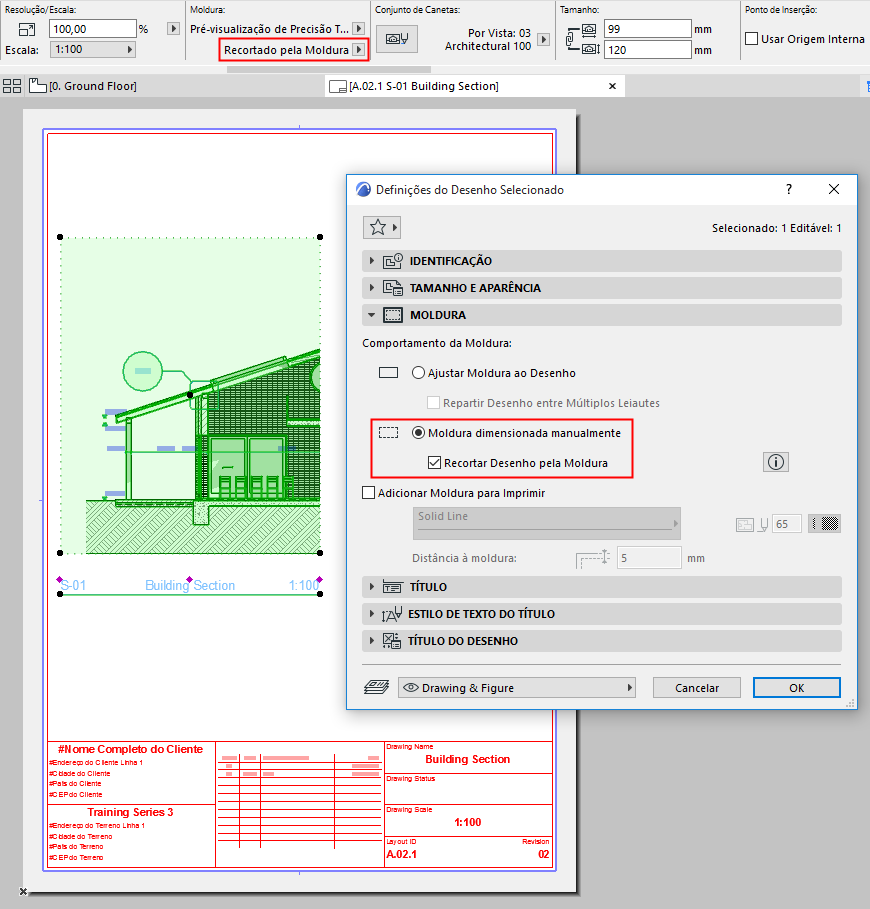

Redimensionar Moldura e Conteúdo do Corte
- Selecione qualquer aresta da Moldura e use os comandos de edição da paleta de contexto para modificá-la.
- O botão Moldura dimensionada manualmente está agora ativado (nas Definições do Desenho ou na Caixa de Informações).
- Por padrão, a opção Recortar Desenho pela Moldura também é verificado: à medida que você redimensiona a Moldura, o conteúdo do Desenho é proporcionalmente recortado.
A Moldura do Desenho de um Desenho Cortado é mostrada com uma linha pontilhada.
O conteúdo recortado pode ser restaurado a qualquer momento, desde que a sua origem permaneça disponível. (ver abaixo)

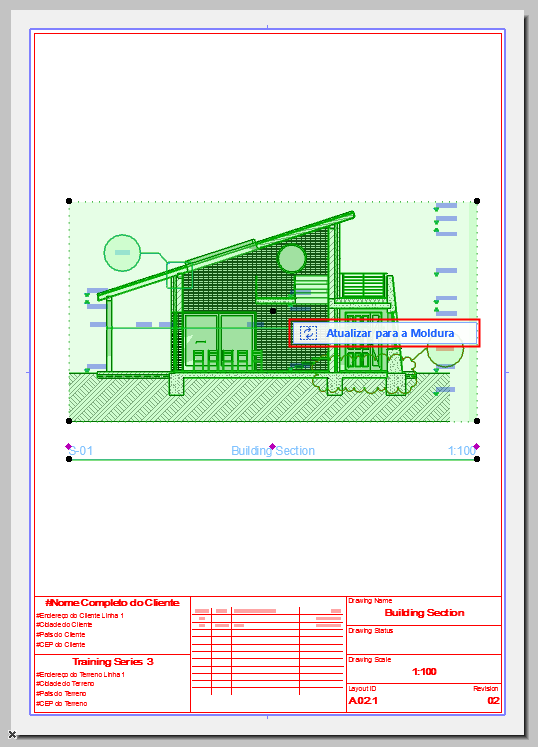

Restaurar Conteúdo Recortado
Em um Desenho recortado selecionado:
- Arraste a Moldura para a posição desejada.
- O conteúdo recortado é indicado pela área sombreada. O comando Atualizar para a Moldura é exibido.
- Clique em Atualizar para a Moldura. O conteúdo do desenho que estava invisível (que fora recortado) agora é restaurado.

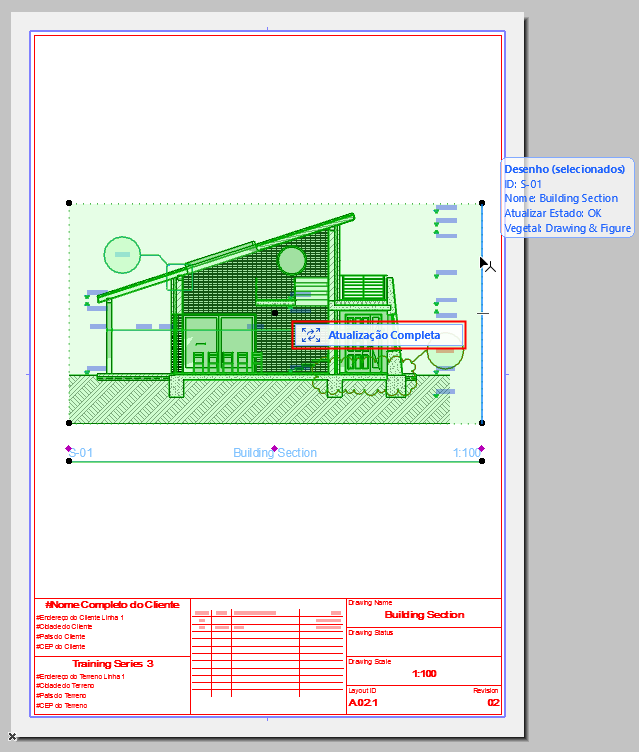

- Se você continuar editando a Moldura, o comando será alterado para Atualização Completa.
Comando Recortar Desenho(s) pela Moldura
Para um desenho selecionado com uma Moldura dimensionada manualmente, que não é recortada:
Use o comando Recortar Desenho(s) pela Moldura a partir do:
- Menu de contexto do Desenho ou o item do Navegador do Desenho
- Menu de contexto da aba do Leiaute
- Caixa de Informações
- Menu Documentação > Desenhos
- Definições do Desenho (painel Moldura)
O estado do Desenho agora é Cortado (como mostrado na Caixa de Informações e no Gestor de Desenhos.) Qualquer conteúdo do Desenho que não se enquadre na extensão atual da Moldura é apagado do cache do Desenho.
A Moldura do Desenho de um Desenho Cortado é mostrada com uma linha pontilhada.
Comando Não Cortar Desenho(s)
Para qualquer Desenho(s) recortado(s) selecionado(s):
Use o comando Não Cortar Desenho(s) a partir de:
- Menu de contexto do Desenho ou a aba do Leiaute
- Caixa de Informações
- Menu Documentação > Desenhos
- Definições do Desenho (painel Moldura): Desmarcar a opção Recortar Desenho pela Moldura
O estado Desenho é agora Sem Recorte (como mostrado na Caixa de Informações e Gestor de Desenhos.) Sua Moldura é agora Dimensionada Manualmente.
- Para uma Atualização Automática do Desenho: O comando Não Cortar Desenho(s) restaura o conteúdo recortado anteriormente para o Desenho
- Para uma Atualização Manual do Desenho: Para restaurar o conteúdo recortado, use o comando Não Cortar Desenho(s) e, em seguida, atualize o desenho.

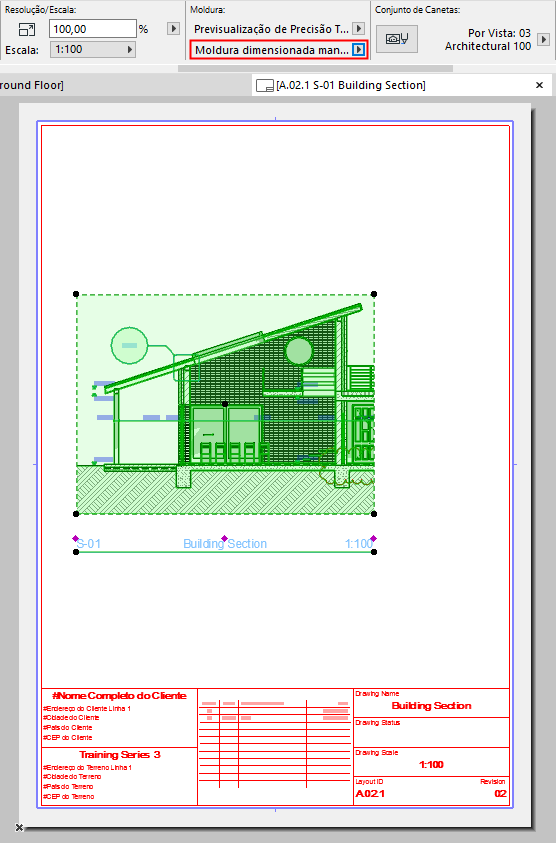

Uma Moldura de Desenho Dimensionada Manualmente é mostrada com uma linha tracejada:
