Salvar seleção no formato PLN

Use esse recurso para dividir um modelo em vários arquivos PLN, que podem atuar como Módulos Associados.

Por exemplo, você pode salvar a fachada do edifício como um arquivo separado do resto do edifício ou salvar duas asas do prédio em arquivos separados.

Cada arquivo PLN separado mantém o conteúdo 2D completo conforme exibido no Navegador - incluindo Leiautes, Folhas de Trabalho e Detalhes. As duas partes do modelo original são, portanto, “divididas”.

(Em contraste, salvar uma seleção no formato .mod economiza apenas modelos e dados da Planta.)

Salvar Seleção como Módulo

  1. Abra o modelo original e selecione o item que deseja salvar como um arquivo PLN separado.
  2. Use Arquivo > Conteúdo Externo > Salva Seleção como Módulo:
  3. Escolha o formato do Projeto Solo (.pln).
  4. Clique em Salvar.
  5. O projeto está dividido. O arquivo PLN original e a seleção do PLN salvo são abertos em duas instâncias separadas do programa. O feedback permite que você saiba o que está acontecendo.

    SplittingWaiting.png     SplittingComplete.png

Use as caixas de seleção para associar os dois projetos um ao outro em um passo, conforme descrito à seguir:

Dividir e Associar Partes do Modelo

Neste exemplo, a fachada de um edifício alto é selecionada e salva como um arquivo PLN e associada ao arquivo da torre de origem.

  1. Abra o arquivo modelo (Torre).
  2. Desenhe os elementos da fachada (as Paredes Cortina) na Planta ou na janela 3D.
    Nota: Ao selecionar em Planta, use a opção Todos os Pisos, da Ferramenta Retângulo de Seleção, para incluir elementos de vários pisos - ver Piso Único ou Todos os pisos.

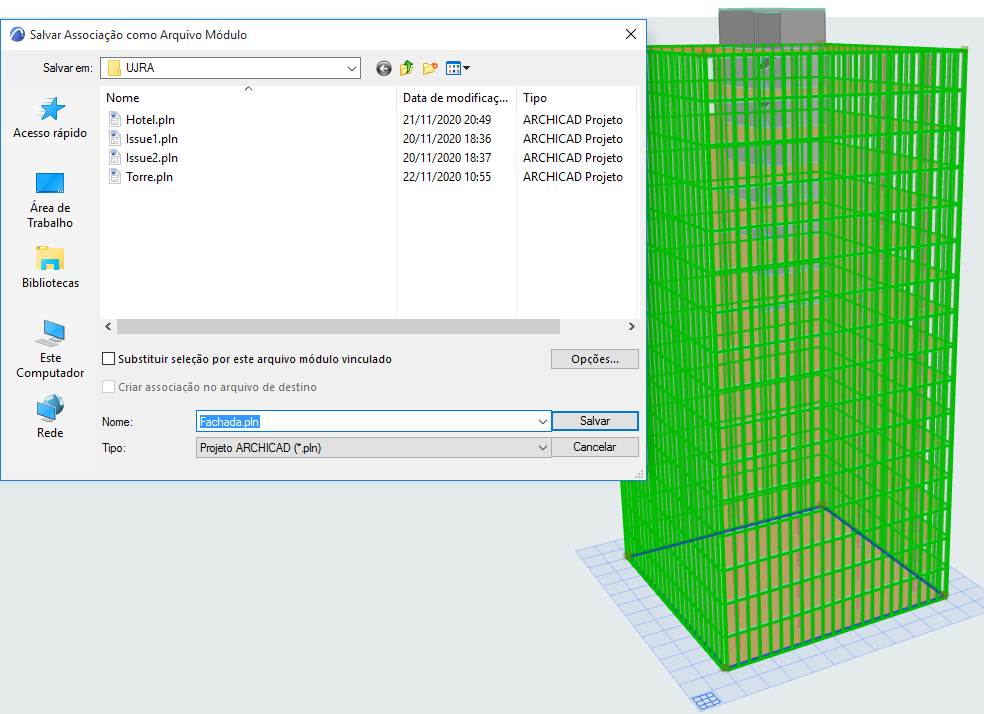

  3. Use Arquivo > Conteúdo Externo > Salvar Seleção como Módulo para abrir esta caixa de diálogo:

  4. Entre ou escolha um nome do arquivo.
  5. Escolha o formato do Projeto Solo (.pln).
  6. Marque ambas as opções:
    • Substituir seleção por este arquivo módulo vinculado
    • Criar associação no arquivo de destino
  7. Clique em Salvar.
  8. O programa divide o projeto e abre a seleção salva (a Fachada) em uma segunda instância.

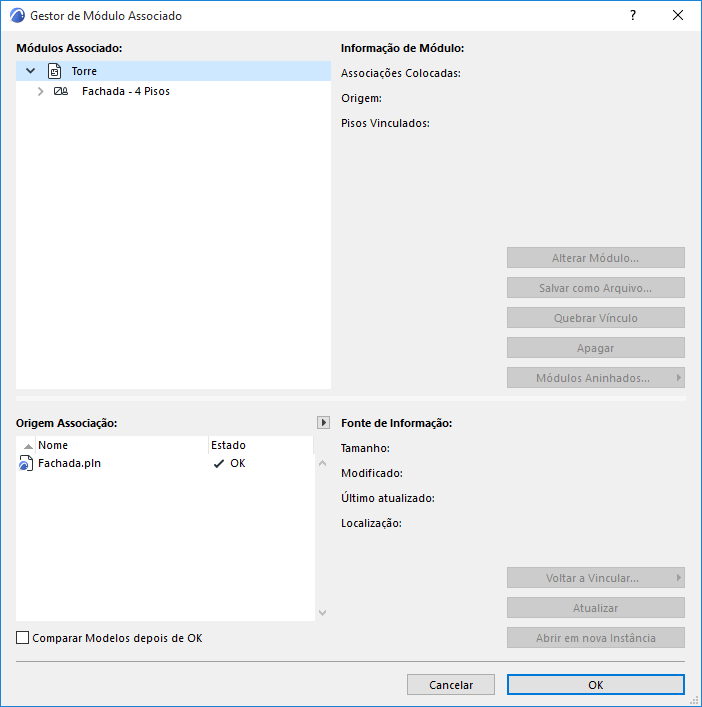

  9. Agora você tem dois projetos em execução: a Torre (com a Fachada associada) e a Fachada (com a Torre associada).

    TowerFacade1.png     TowerFacade2.png

Você pode salvar qualquer número de seleções PLN do modelo original e as associar automaticamente ao modelo original.

No entanto, se você também deseja associar os arquivos PLN “Secundário” resultantes uns aos outros, você deve fazê-lo manualmente.
