Definir tolerâncias de Volume/Superfície

Opcionalmente, defina as tolerâncias para o volume e a superfície das peças em colisão nos elementos.

Considera-se que os elementos colidem se o volume das peças em colisão ou (se ativadas) a área da superfície das peças em colisão exceder o valor de Tolerância.

Nota: As unidades aqui são as Unidades de Trabalho do projeto (Opções > Preferências do Projeto).

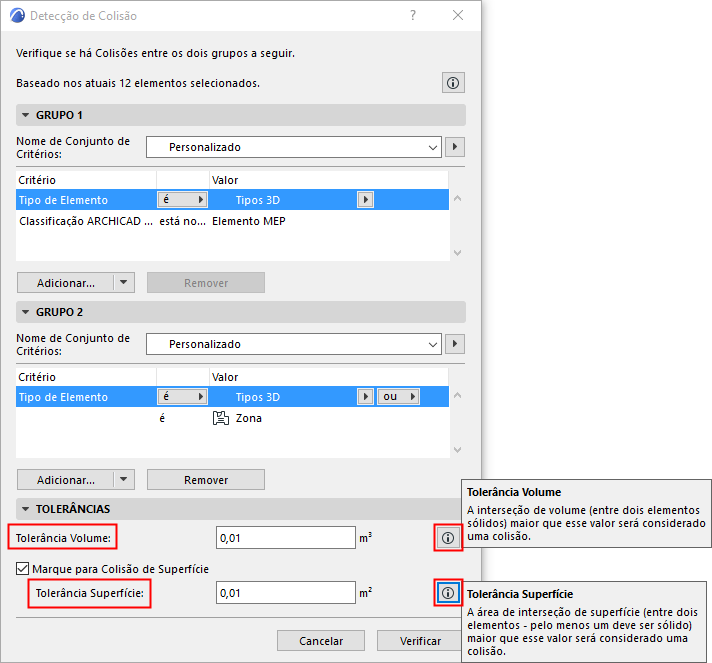

Tolerância de Volume

A Detecção de Colisão considera sempre elementos de colisão em termos do volume das peças em colisão.

Você pode definir uma tolerância de volume opcional: Se o volume das peças em conflito dos dois elementos exceder esse valor de tolerância, os elementos serão tratados como colidindo.

Verificar Colisão de Superfície

Como opção adicional, a função de detecção de colisão também verifica a área de superfície das peças em colisão. Se você habilitar a verificação de superfície e definir uma tolerância, os elementos serão tratados como colidindo se a área de superfície de colisão exceder esse valor de tolerância de superfície.

Nota: Se a Verificação da superfície estiver ativada, é possível que dois elementos sejam considerados colidindo, mesmo que o volume de colisão não exceda a tolerância de volume - porque a área de superfície em colisão excede a Tolerância da superfície. Veja os exemplos abaixo.
