Editar graficamente o Traçado

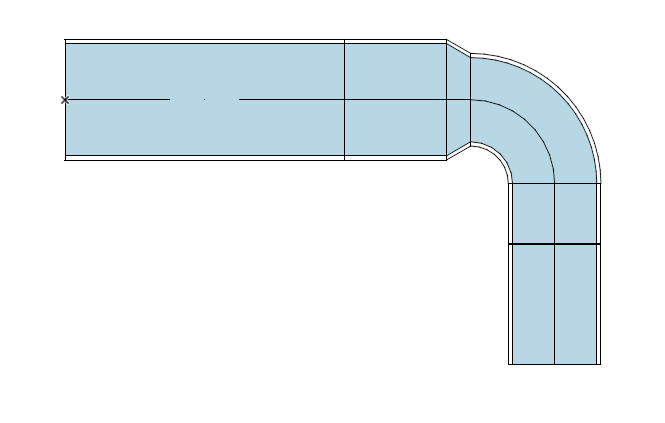

Inserir novo vértice

A partir da linha de referência:

1. Selecione Inserir novo nó.
2. Arraste para criar um novo nó e altere a forma do Traçado.

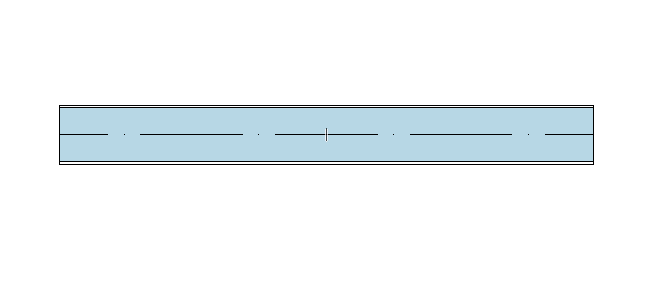

Mover Vértice

Arraste o nó da conexão ou insira valores no Orientador. Isso modifica o comprimento do segmento.

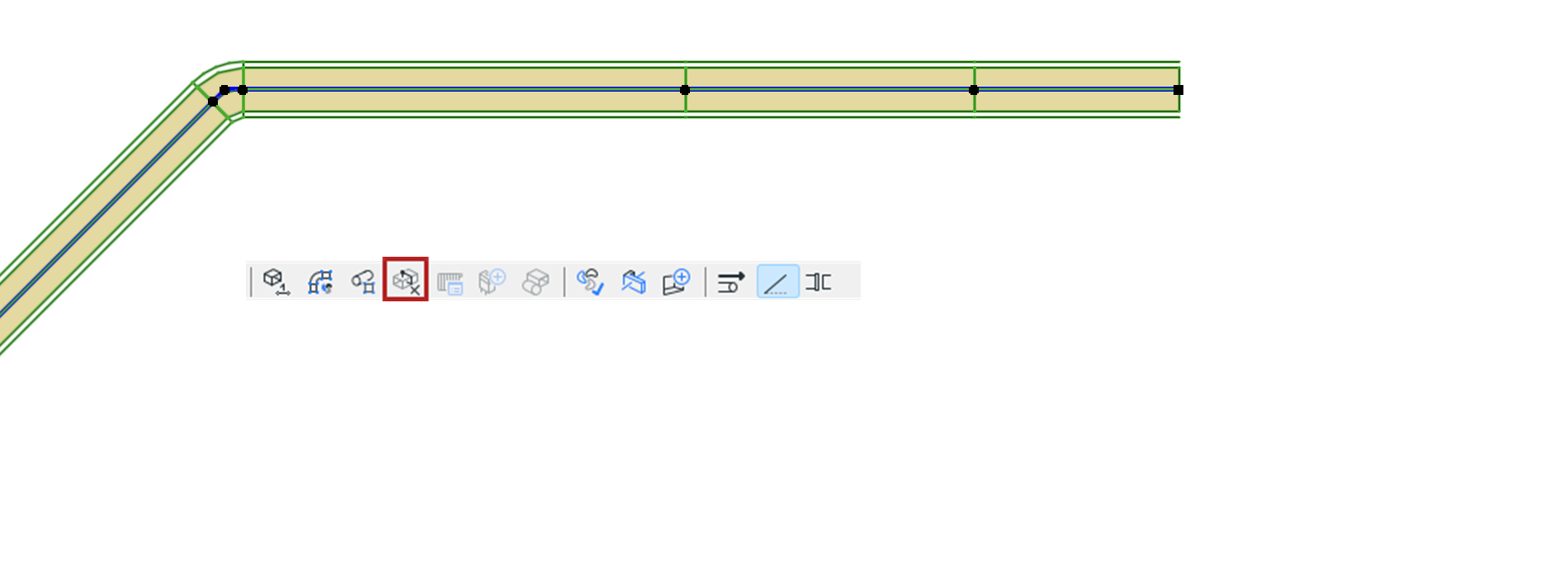

Eliminar nós não utilizados

1. Selecione um ou mais traçados MEP.
2. Na barra de ferramentas MEP, no menu Modelagem ou no menu de contexto: clique em Eliminar nós MEP não usados.





Esse comando apaga todos os nós não utilizados nos traçados selecionados, ou seja, os nós que ficam entre dois segmentos com a mesma geometria e que não foram usados para conectar outro elemento.

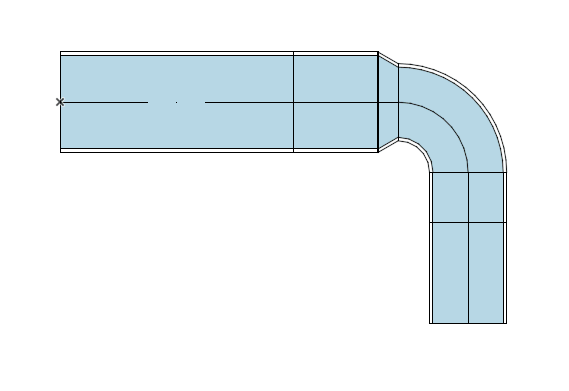

Elevar Traçado (Planta)

Introduza o valor pelo qual pretende elevar o Traçado.

Elevação do Traçado (3D)

Use o comando Arrastar para alterar a elevação do Traçado no eixo Z.

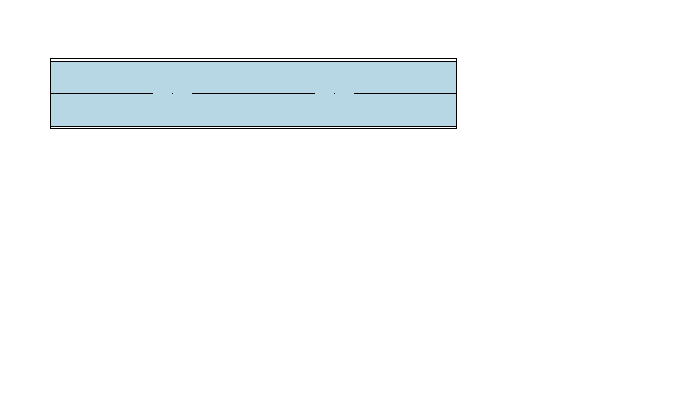

Continuar Traçado

Disponível no final de um segmento reto não conectado.

Afastamento de Segmento

1. Selecione o elemento.
2. Clique na linha de referência.
3. Na paleta de contexto, selecione "Afastamento de segmento" para movê-lo.

Quaisquer elementos conectados se movem junto com o segmento, e as conexões são mantidas. Consulte também: Mover traçados e elementos conectados (Planta)

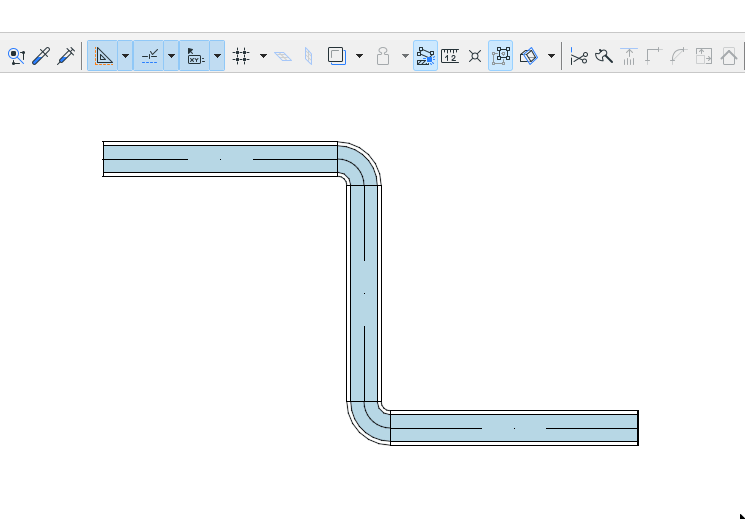

Dividir Traçado MEP

1. Selecione o traçado que você deseja dividir.
2. Selecione o comando Edição > Dar nova forma > Dividir, ou o ícone de machado na barra de ferramentas.
3. Desenhe uma linha temporária de divisão.
   Nota: Na janela 3D, um plano de divisão vermelho é mostrado como feedback.
4. Clique em qualquer um dos lados da linha/arco de divisão com o cursor Olho.
5. Os elementos do lado onde clicou mantêm-se selecionados, enquanto que os elementos do outro lado são desselecionados.

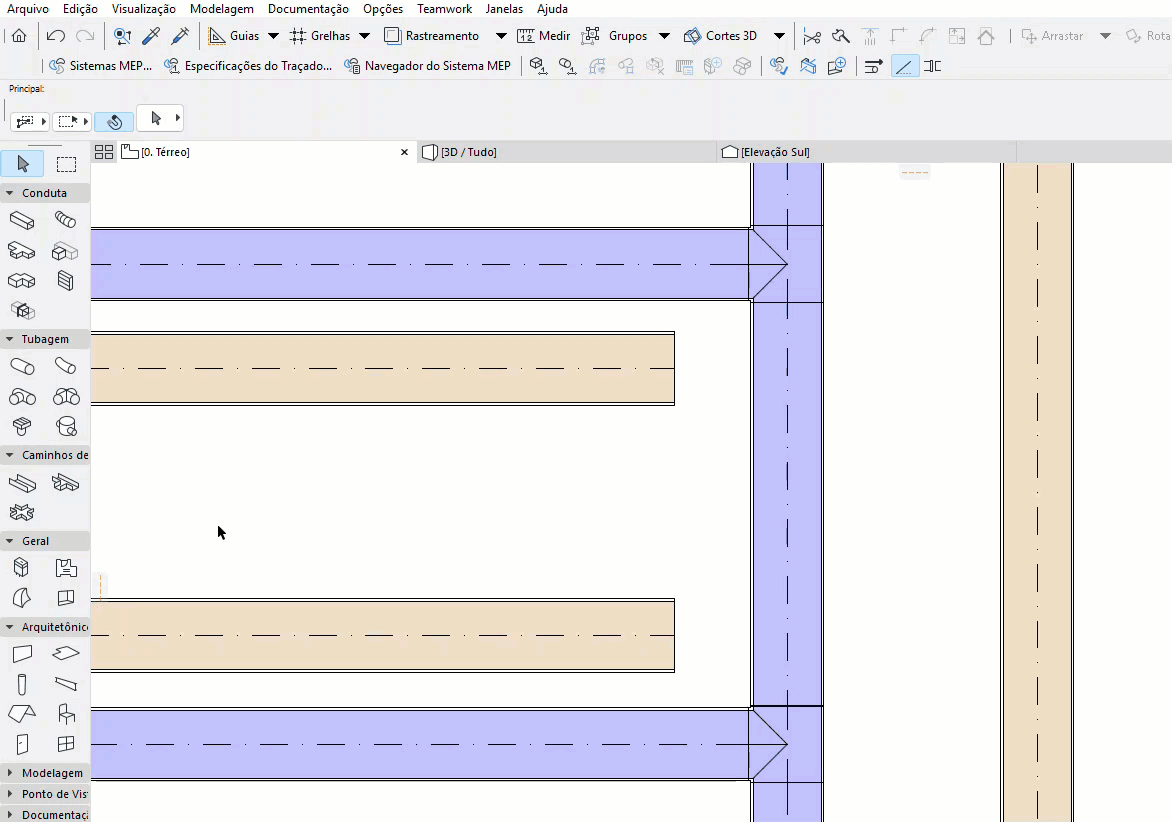

Ajustar os elementos do Traçado uns aos outros

Você pode usar o comando Edição > Remodelar > Ajustar para estender ou aparar elementos do trabalho MEP entre si.

Ou use o comando Ajustar para gerar uma conexão de ramal: se um ou mais elementos do traçado forem ajustados a outro do mesmo tipo, onde uma conexão válida poderia se formar, ela se formará.

Consulte Também Ajustar Elementos.

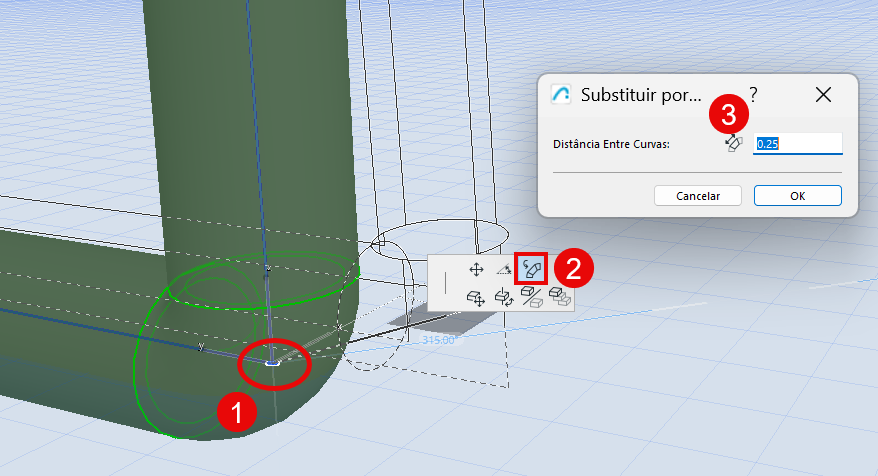

Substituir por duas curvas

Converta um cotovelo em dois cotovelos separados:

1. Selecione uma curva
2. Clique em seu nó central para acessar a paleta de contexto e escolha o comando: Substituir por duas curvas
3. Na caixa de diálogo, insira a distância necessária e clique em OK

Assista o vídeo
