Editar diâmetro do segmento - com paleta de contexto

Disponível com o Archicad Collaborate.

Altere o diâmetro de um segmento de traçado (duto, tubo ou caminhos de cabos).

  1. Selecionar um traçado
  2. Clique na linha de referência do segmento que deseja editar
    Nota: Ative as Linhas de Referência MEP em vistas 2D a partir de Visualização > Opções de Visualização na Tela.

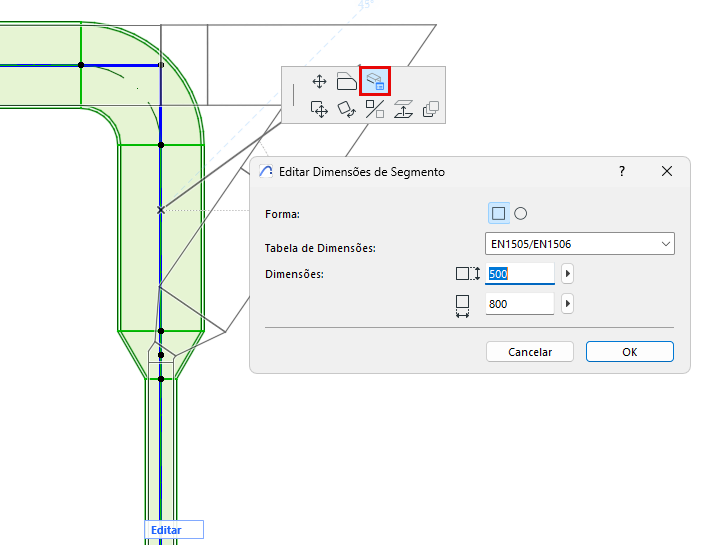

  3. Na paleta de contexto, escolha Editar Dimensões do Segmento.
  4. Na caixa de diálogo, você pode editar a forma do segmento (apenas dutos); sua Tabela de Dimensões; e as dimensões dos segmentos.

  5. Clique em OK para atualizar o segmento no modelo.


As dimensões disponíveis se referem à Tabela de Dimensões selecionada (definida em Opções > Preferências do Projecto > Especificações do Traçado)

Consulte Também Otimizador de Tamanho de Duto.
