Encontre conexões MEP abertas

Disponível com o Archicad Collaborate.

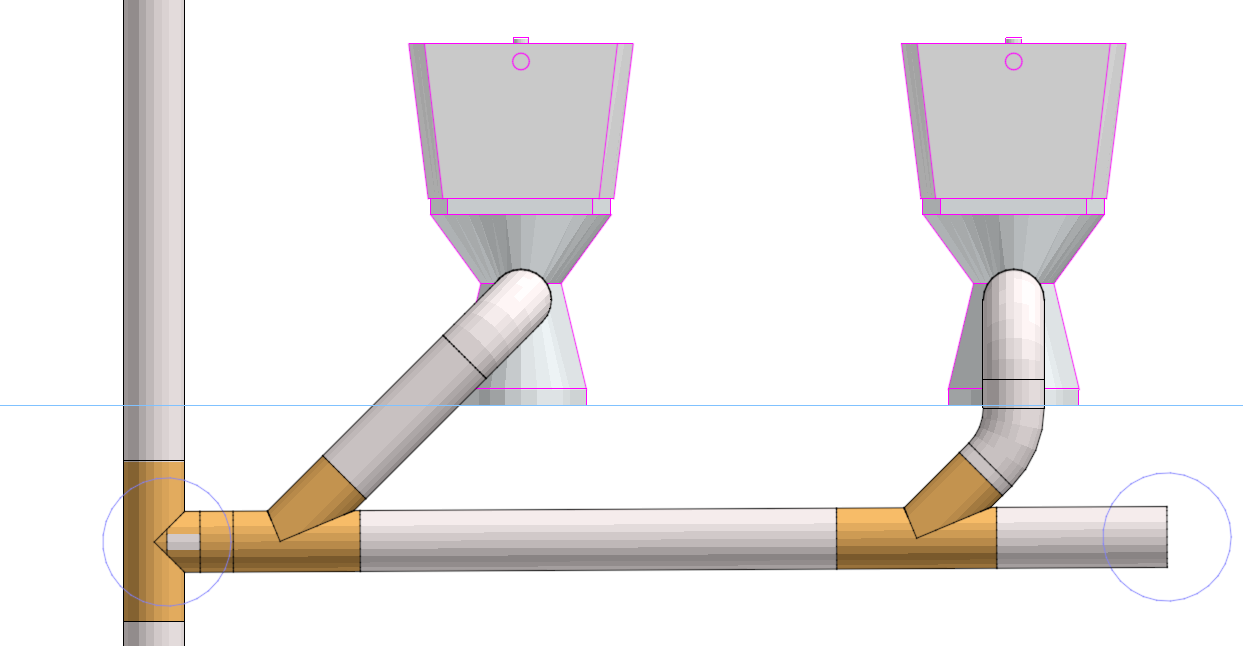

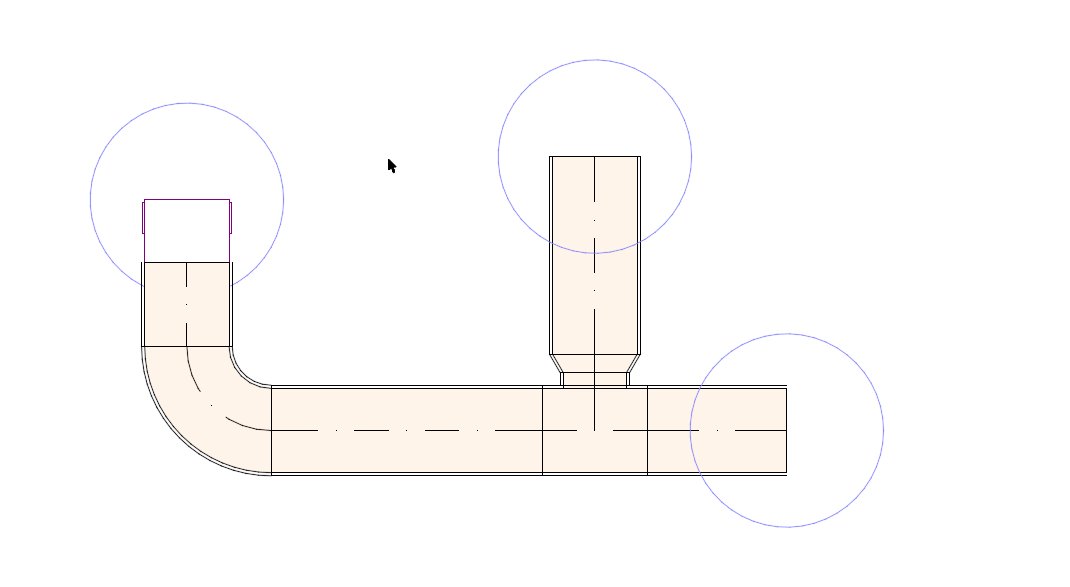

Para visualizar as terminações abertas e conexões nas vistas 2D/Corte ou 3D, ative a opção Abrir Conexões MEP em Visualização > Opções de Visualização na Tela. As conexões abertas são circuladas em 2D ou Corte e mostradas com um destaque vermelho em 3D.

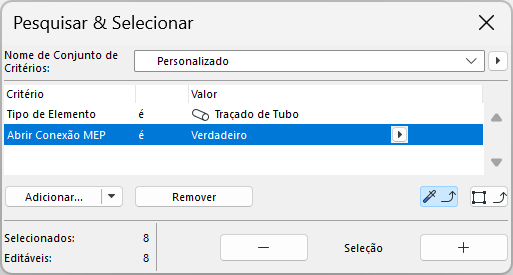

Use Pesquisar & Selecionar para localizar Conexões abertas, conforme necessário.

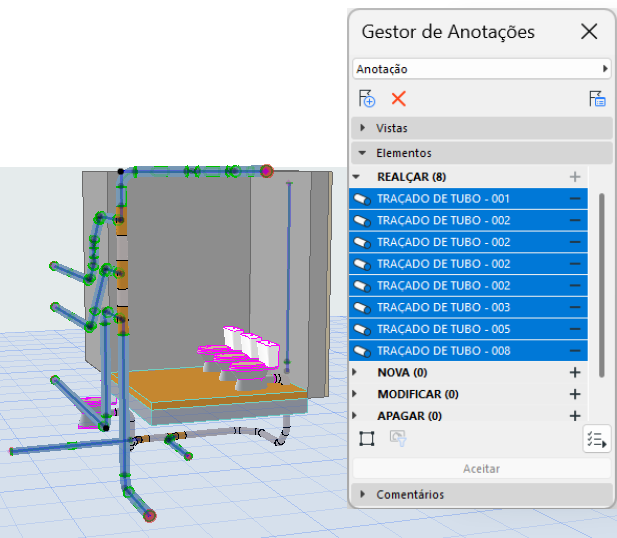

Você pode gerenciá-los como Anotações no Gestor de Anotações.




O comando integrado Resolver Conexões MEP pode detectar e corrigir outros problemas de conexão: consulte Resolver conexões MEP rompidas
