Ambiente de Trabalho do MEP

Notice: Disponível com o Archicad Collaborate ou Archicad Max.

Para acessar a interface relacionada ao MEP, use Opções > Ambiente de Trabalho > Aplicar Perfil > Perfil de Engenharia MEP.

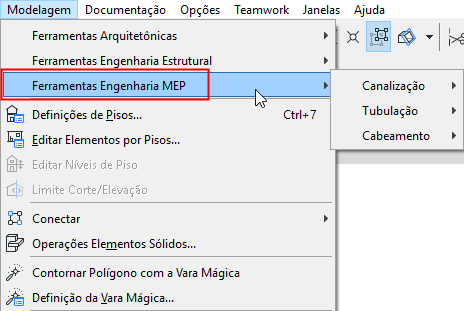

A Caixa de Ferramentas MEP exibe as ferramentas MEP (também disponíveis no menu Modelagem > Ferramentas de Engenharia MEP), além de ferramentas arquitetônicas essenciais e gerais, para auxiliar na modelagem precisa dentro da estrutura do edifício.


A barra de ferramentas MEP fornece atalhos para comandos MEP usados com frequência
Figura 1. Barra de Ferramentas MEP

Opções na tela para Modelagem MEP

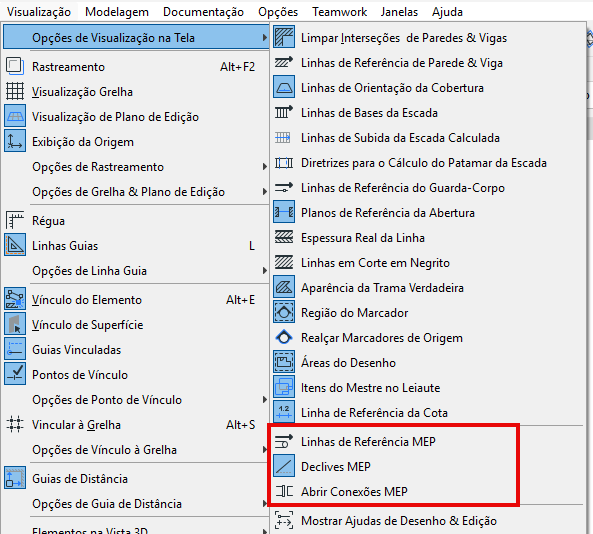

Em Visualização > Opções de Visualização na Tela: Ative alternâncias de vista para ajudar na criação de um modelo MEP preciso:

  • Linhas de Referência MEP
  • Declives MEP
  • Abrir Conexões MEP


Os mesmos comandos também estão disponíveis na barra de ferramentas do MEP:



Mostrar modelo arquitetônico de forma transparente durante a modelagem MEP

Você pode mostrar o modelo arquitetônico como transparente enquanto modela sistemas MEP. Isso torna o traçado e a coordenação mais fáceis e rápidos, sem perder de vista o contexto arquitetônico.



Use a Combinação de Sobreposição Gráfica "Arquitetura Transparente". Com as Regras de Sobreposição Gráfica, você pode definir a transparência desejada para cada elemento arquitetônico.
