Definições de Traçado - Ramificação, Posicionamento, Isolamento

Disponível com o Archicad Collaborate.

Abrir Definições Padrão da Ferramenta Traçado.

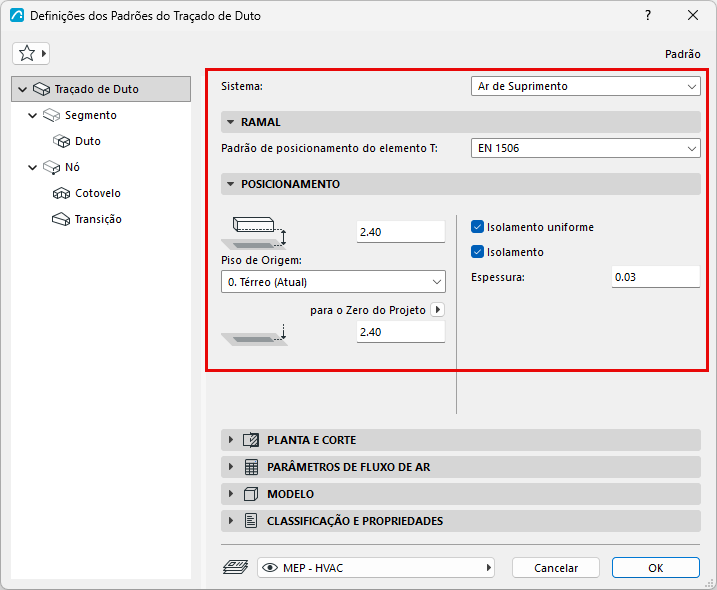

Sistema MEP

Escolha um sistema MEP disponível. O Sistema MEP define a aparência do Traçado em 2D e 3D. Consulte Sistemas MEP .

Nota: Ao conecta um elemento de traçado a um objeto MEP independente, o elemento do traçado "herda" automaticamente o sistema MEP do ponto de conexão do objeto.


Ramal

Nos Ramais, a tabela com as dimensões padrões é fornecida para os elementos T do traçado.

Consulte Especificações do Traçado.

Posicionamento

  • Defina o piso de Origem do elemento do Traçado e o afastamento do piso de Origem
  • Defina o afastamento inferior do elemento do Traçado a partir do nível de referência escolhido

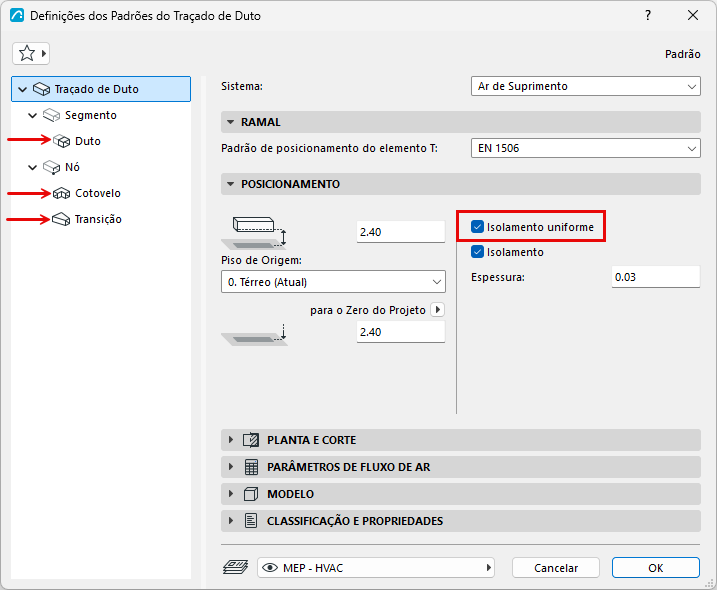

Isolamento uniforme

Marque para aplicar o mesmo valor de isolamento a todas as partes do traçado: Duto, Cotovelo e Transição.



Se necessário, desmarque a caixa para definir valores de isolamento separados para qualquer item em sua própria página de definições.

Isolamento

Marque para adicionar uma camada isolante à superfície externa do traçado do duto/tubo. Em seguida, introduza o valor da Espessura do isolamento.
