Dados hidrônicos (aquecimento, refrigeração)
Depois de modelar seu sistema de aquecimento ou refrigeração, é possível definir as entradas de cálculo relacionadas. Os critérios de projeto são estabelecidos nas definições do equipamento, enquanto dados mais amplos do sistema, como temperaturas de fornecimento e retorno de aquecimento ou refrigeração, são definidos na caixa de diálogo Definições do Sistema Hidrônico.
- Criar um sistema hidrônico utilizando elementos de tubulação e equipamentos

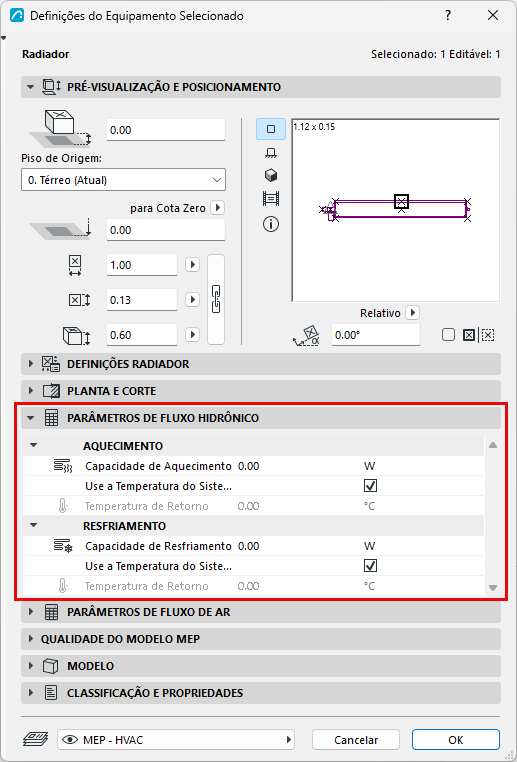

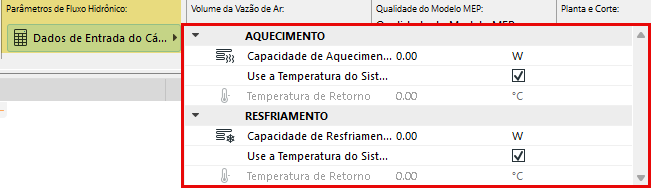

- Insira os valores de aquecimento e resfriamento para equipamentos hidrônicos individuais, nas suas caixas de diálogo de definições ou na Caixa de Informações:

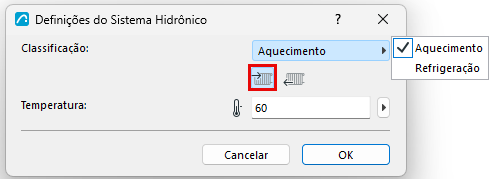

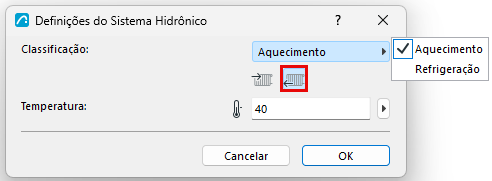

- Nas Definições do Sistema Hidrônico: Defina o requisito de temperatura (por exemplo, para fornecimento e retorno):
- Adicione o sistema hidrônico ao Navegador do Sistema (consulte Adicionar Sistema MEP ao Navegador do Sistemas)

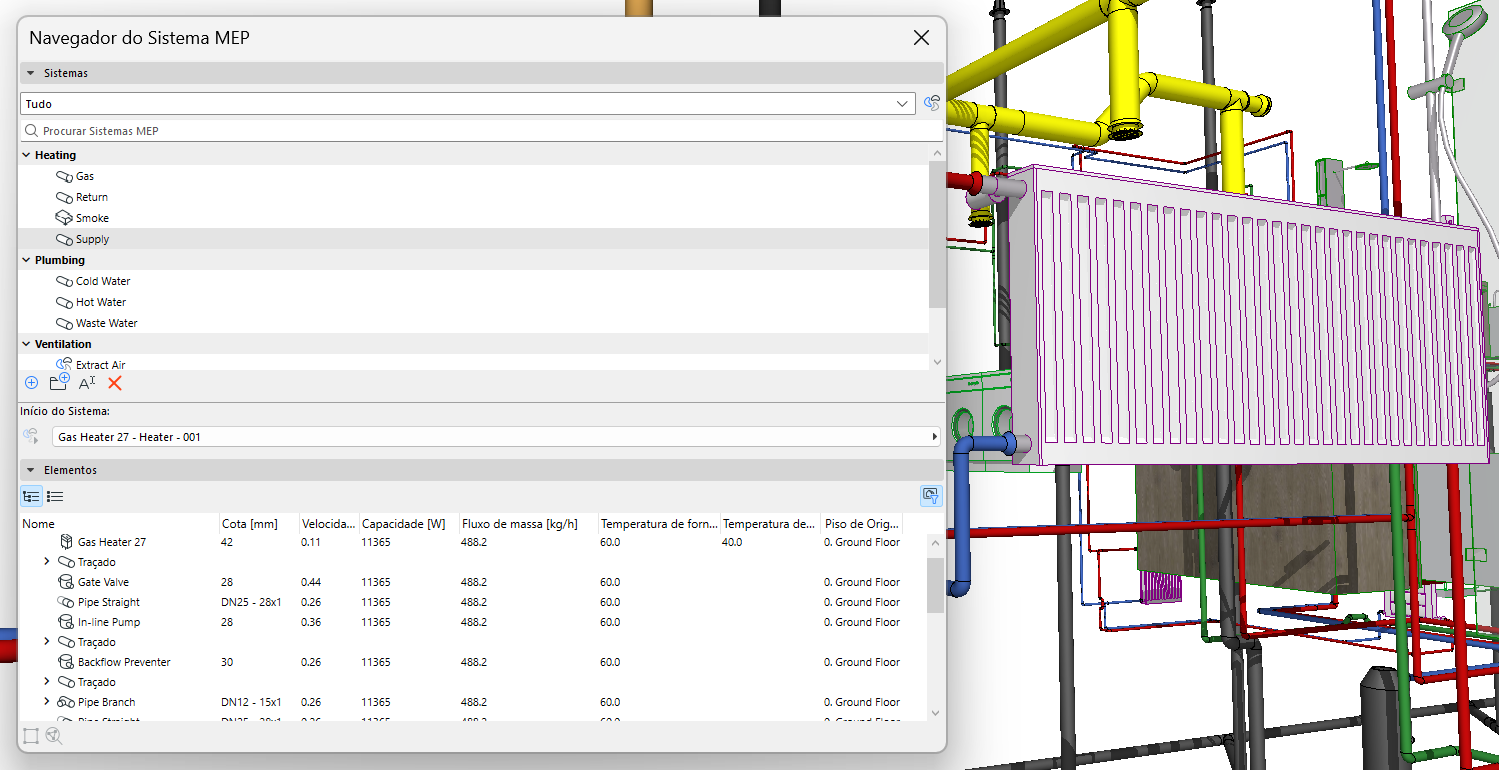

O Navegador do Sistema exibe dados relevantes para cada elemento: Capacidades, temperaturas de fornecimento e retorno, fluxo de massa, velocidade.
- As capacidades são adicionadas até o ponto inicial do Sistema
- A vazão mássica, a velocidade e a temperatura de retorno são calculadas para os traçados e os segmentos
- Esses dados são baseados nas dimensões dos elementos, bem como nos dados de capacidade e temperatura inseridos para os elementos hidrônicos
- Otimize as dimensões dos tubos: Com base nos dados mostrados no Navegador do Sistema, use a ferramenta Otimizador Hidrônico para ajustar as dimensões, conforme necessário.
Você pode exibir esses dados para todas as partes do sistema usando rótulos e listas.
Está com dificuldades para exibir os dados do MEP?
Por vezes, os dados exibidos (por exemplo, nos rótulos e nos mapas) não são atualizados. Neste caso:
- Certifique-se de ter adicionado o sistema ao Navegador de Sistema para acionar o cálculo (consulte Adicionar Sistema MEP ao Navegador do Sistemas )
- Sem nada selecionado na planta, use o comando do menu de contexto: Reconstruir Propriedades MEP
