Verificador do Modelo MEP para ventilação da zona
Para um modelo MEP, você pode definir os requisitos de ventilação por zona. Em seguida, use as verificações integradas para garantir que seus elementos MEP (terminais ou equipamentos) forneçam as vazões de ar de insuflamento e exaustão necessárias.
Passo 1: Definir zonas com os parâmetros de ventilação
Crie as zonas necessárias no modelo.

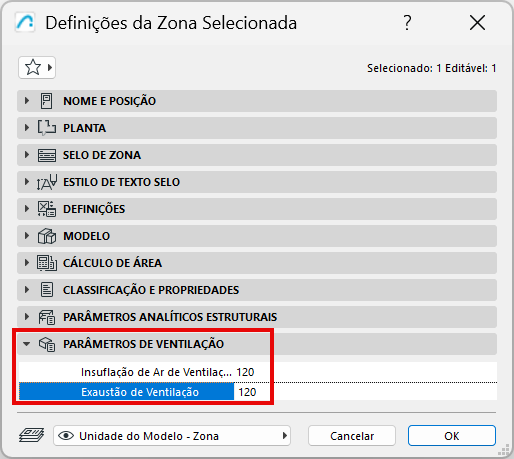

Em Definições de Zona, insira valores para seus parâmetros de Suprimento de Ar de Ventilação e Exaustão de Ventilação:

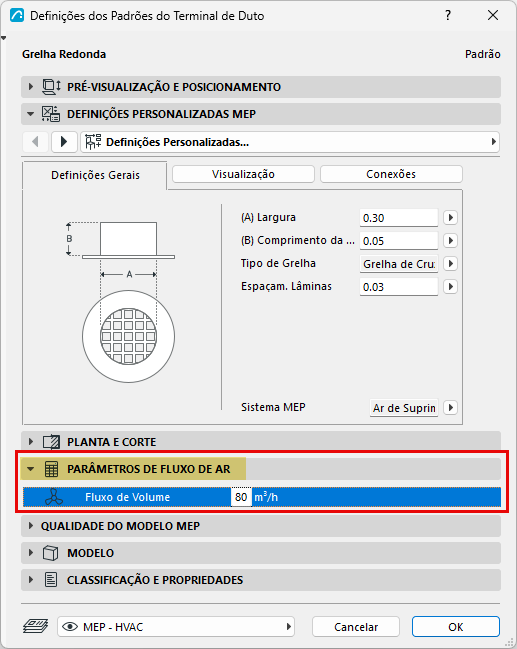

Passo 2: Configure terminais ou equipamentos com parâmetros de volume de vazão de ar
Etapa 3: Defina o Sistema para Verificação de Qualidade

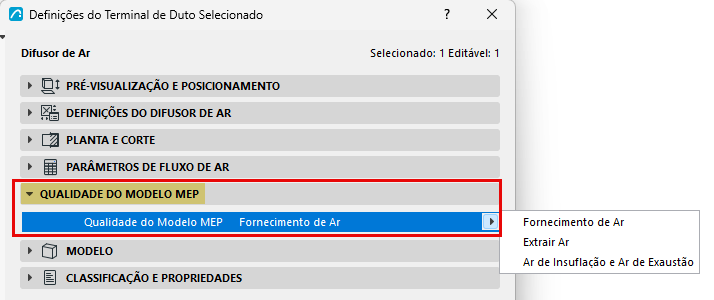

No painel Qualidade do Modelo MEP:
Escolha Ar de Insuflação, Ar de Extração, ou ambos para definir esses dados para os fins da Verificação de Qualidade do Modelo MEP. (Isso é necessário porque o Sistema MEP do elemento, atribuído em outro lugar, é um atributo do projeto que pode ser renomeado a qualquer momento.)
Passo 4: Execute a Verificação de Qualidade do Modelo MEP
Realize uma verificação para garantir que o terminal/equipamento posicionado no modelo atenda aos parâmetros das zonas para ventilação adequada. A verificação considerará qualquer terminal/equipamento posicionado parcial ou totalmente dentro de uma zona.
- Na janela 3D/Planta/Corte:
- Verifique quais parâmetros (suprimento de ar, exaustão ou ambos) você deseja verificar em suas zonas.
- Clique em Verificar.

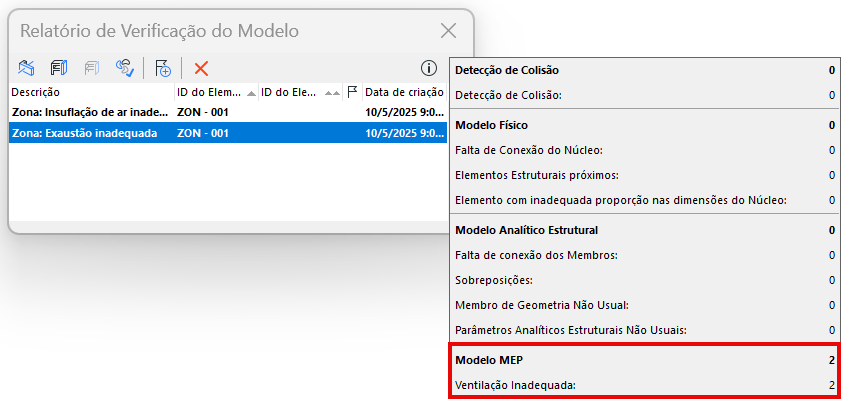

O Relatório de Verificação de Modelo lista todas as zonas cujos parâmetros de ventilação não foram atendidos. Visualize os elementos relacionados no modelo e crie Anotações conforme necessário.
Criar Anotação a partir do Relatório de Verificação do Modelo
Criar um mapa de zonas e seus requisitos de ventilação

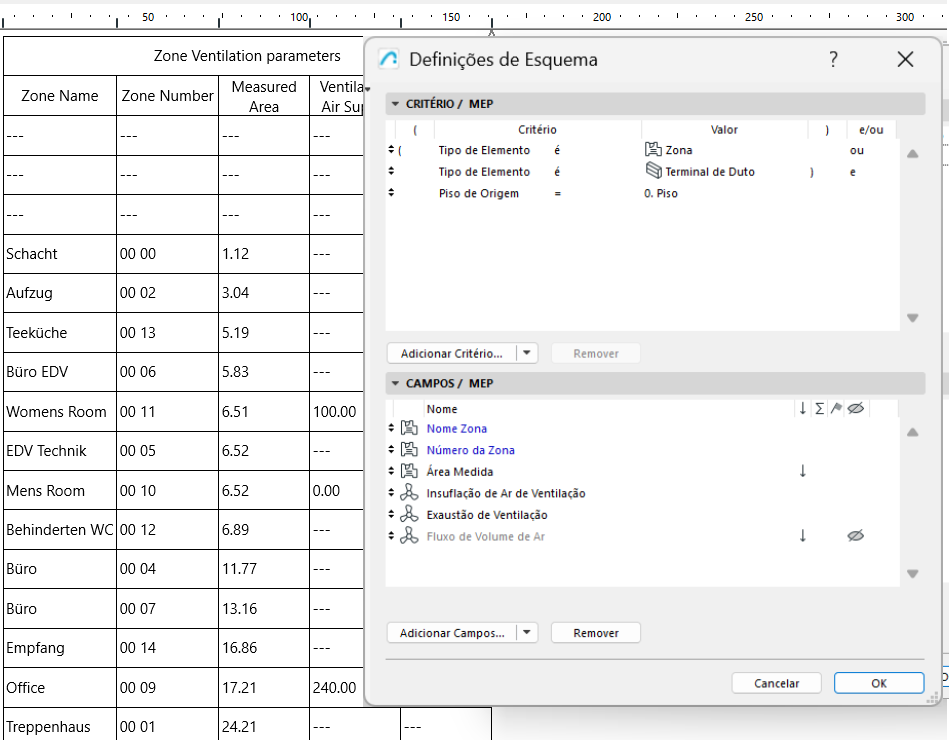

Você também pode listar zonas, seus requisitos de ventilação e a vazão de volume dos terminais e equipamentos relevantes no Mapa Interativo.
Verifique e edite os valores diretamente no Mapa, conforme necessário.
