Opções de Visualização do Modelo para elementos MEP

Disponível com o Archicad Collaborate.

Para acessar este painel, vá a Documentação > Visualização do Modelo > Opções de Visualização do Modelo.

Essas opções MEP controlam a aparência dos elementos MEP na Planta. Para que essas definições tenham efeito, a opção de exibição da planta de cada elemento (em Definições do Elemento) deve ser configurada como "Por MVO". (Consulte Exibição do elemento do Traçado: Planta e Corte, Visualização do Modelo ).

No painel Opções MEP: Escolha como exibir cada traçado e tipo de elemento MEP: projetado, completo (com isolamento), simplificado (sem isolamento) ou esquemático

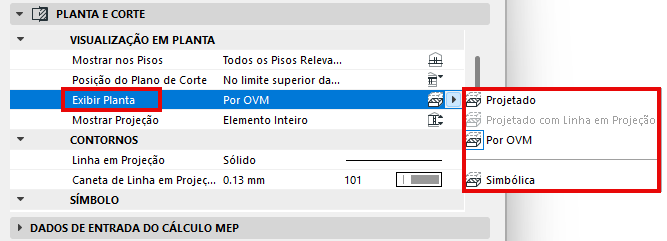

Para que as Opções de Visualização de Modelo tenham efeito em qualquer traçado, certifique-se de que a opção de exibição em Planta (em Definições de Traçado) permaneça definida como "Por OVM".

Você também pode substituir essa definições, escolhendo Projetado ou Simbólico para qualquer traçado individual. Consulte também Exibição em Planta

Para a exibição Esquemática, defina as cores das linhas por Sistema, usando a caixa de diálogo Sistemas MEP.

Definições de Visualização do Modelo Elétrico

Consulte também Criar símbolo MEP personalizado.
