Circuitos

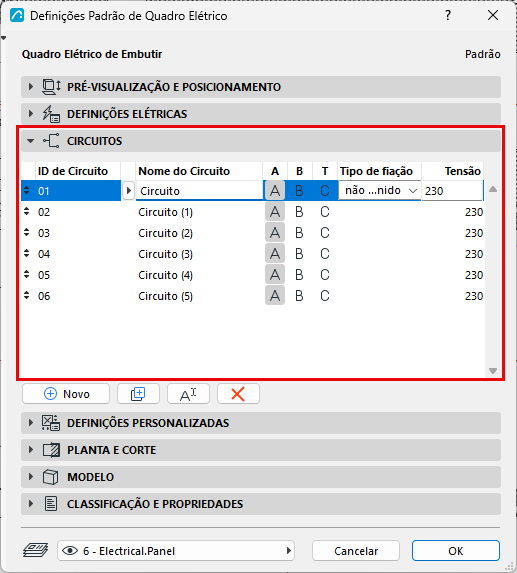

Use este painel para criar circuitos elétricos para o seu Projeto. Você pode criar novos circuitos, duplicar um circuito selecionado na lista, renomear circuitos ou apagar um circuito selecionado usando os botões abaixo da lista.
Para qualquer circuito criado, especifique o seguinte:
ID do Circuito
Gerado automaticamente com base nas definições dos campos Prefixo do ID e Estilo do ID.
Nome do Circuito
Especifique o nome do circuito.
A B C
Esses botões especificam quais das fases A, B e C serão usadas pelo circuito. Para circuitos típicos na maioria dos projetos residenciais, usa-se uma fase por circuito; portanto, selecione uma delas.
Certifique-se de distribuir as fases entre os circuitos de modo que a Carga de Demanda estimada seja aproximadamente a mesma para todas as fases. Selecione todas as três fases para circuitos que incluam dispositivos elétricos projetados para isso.
Tipo de fiação
Selecione um tipo de fiação para o circuito ou deixe o valor como “Não definido”. Os tipos de fiações disponíveis e suas respectivas áreas de seção transversal são estabelecidos na caixa de diálogo Definições de Projeto Elétrico.
Tensão
Especifique a Tensão (em Volts - V) usada pelo circuito.
