Definições de Projeto Elétrico

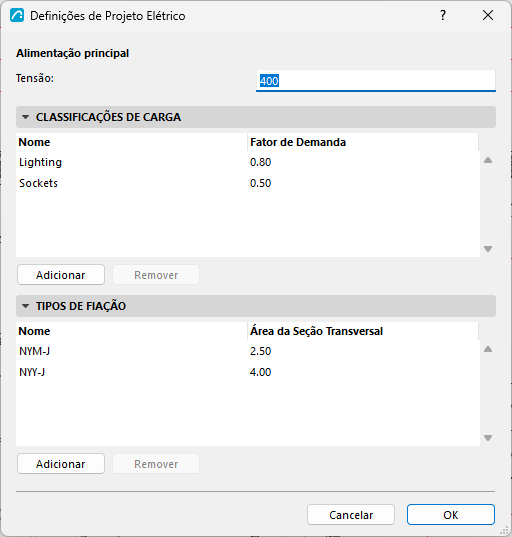

Use esta caixa de diálogo para estabelecer as definições elétricas em nível de projeto.
Abra a caixa de diálogo:
- usando o comando de menu Opções > Preferências do Projeto > Definições de Projeto Elétrico , ou
- a partir da Barra de Ferramentas MEP.
Alimentação principal
Defina a Tensão (em Volts - V) da alimentação elétrica principal do projeto.
Classificações de Carga
Especifique as classes de carga usadas pelos dispositivos elétricos no projeto. Para cada classificação, especifique o Nome e o Fator de Demanda.
Nota: O Fator de Demanda é, tipicamente, um valor numérico entre 0 e 1, em que 1 significa que não há redução. É a relação entre a demanda máxima realista de um conjunto de cargas e sua carga total instalada (conectada). A carga instalada é o máximo teórico que ocorreria se todas as cargas operassem simultaneamente na potência máxima. Nos cálculos, o Fator de Demanda é aplicado a cada dispositivo: a Potência aparente (Carga) de um Dispositivo Elétrico, em volt-amperes (VA), é multiplicada pelo Fator de Demanda correspondente à sua Classificação de Carga para obter a sua Carga de Demanda, também em VA:
Carga de Demanda = Potência aparente (Carga) * Fator de Demanda (por exemplo, 15 VA * 0,8 = 12 VA).
Tipos de fiação
Especifique os tipos de fiação usados pelos circuitos no projeto. Para cada um, especifique seu Nome e Área da Seção Transversal (em milímetros quadrados).
