Rotulando Quadro Elétrico

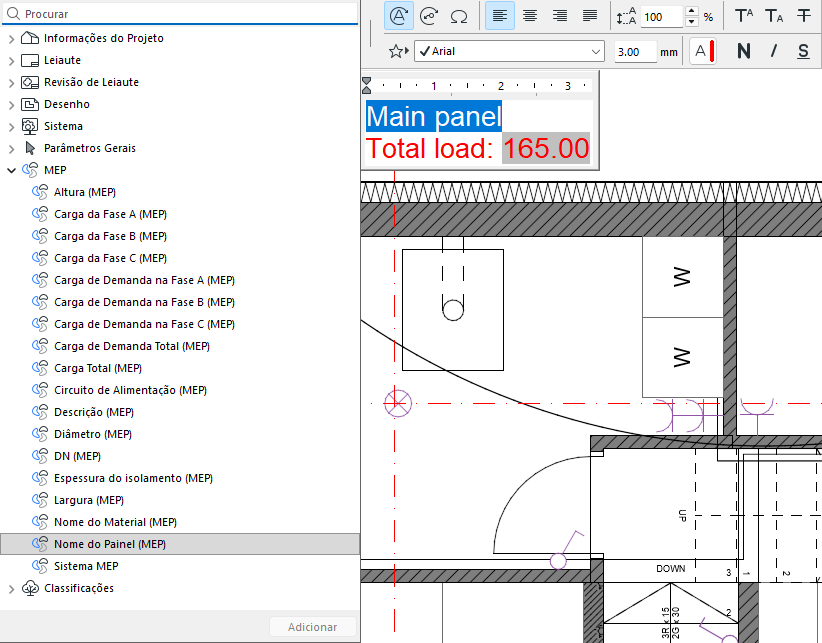

Para Quadros Elétricos, os seguintes parâmetros de Texto Automático estão disponíveis na categoria MEP.

Os parâmetros de Texto Automático retornam os seguintes valores:

Nome do Quadro - O nome do Quadro Elétrico. No caso de circuitos, o nome do Quadro de Distribuição Principal.
Carga da Fase A, Carga da Fase B, Carga da Fase C - A carga total de potência aparente na respectiva Fase (A, B ou C). Cálculo: A Potência aparente de cada Dispositivo Elétrico é distribuída igualmente entre as Fases usadas pelo circuito ao qual o dispositivo pertence. As Cargas da Fase A, B e C correspondem às somas de todas as parcelas de carga atribuídas, respectivamente às Fases A, B e C.

Exemplo: Um Dispositivo Elétrico possui uma Potência aparente de 15 VA e pertence a um circuito que utiliza apenas a Fase A (os circuitos e as suas fases são definidos na caixa de diálogo de definições de um elemento de Quadro Elétrico). A carga total de 15 VA do dispositivo é adicionada à Carga da Fase A. Outro Dispositivo Elétrico possui uma Potência aparente de 40 VA e pertence a um circuito que utiliza as Fases A e B. Sua carga é distribuída igualmente entre as duas Fases (40 VA ÷ 2), de modo que 20 VA são adicionados à Carga da Fase A e 20 VA à Carga da Fase B. Assim, a Carga da Fase A = 15 + 20 = 35 VA. Carga da Fase B = 20 VA. Carga da Fase C = 0 VA.

Nota: Se a caixa de seleção Potência aparente estiver desmarcada para o dispositivo, ou se o dispositivo não estiver atribuído a nenhum circuito (seu campo Alimentação estiver definido como “Principal”), ele não contribuirá para a Carga das Fases A, B ou C.

Carga Total - A soma da Carga da Fase A, Carga da Fase B e Carga da Fase C.
Carga de Demanda da Fase A, Carga de Demanda da Fase B, Carga de Demanda da Fase C – A carga de demanda total na respectiva Fase (A, B ou C). Cálculo: A Potência aparente que cada Dispositivo Elétrico contribui para uma Fase é multiplicada pelo Fator de Demanda da Classificação de Carga desse dispositivo. As Cargas de Demanda das Fases A, B e C correspondem às somas de todas as Cargas de Demanda atribuídas, respectivamente, às Fase A, B e C.

Exemplo: Um Dispositivo Elétrico contribui com 15 VA para a Carga da Fase A. Sua Classificação de Carga está definida como “Iluminação”, a qual possui um Fator de Demanda de 0,8 (conforme especificado nas Definições de Projeto Elétrico). O dispositivo, portanto, adiciona 15 * 0,8 = 12 VA à Carga de Demanda da Fase A. Outro Dispositivo Elétrico contribui com 20 VA tanto para a Carga da Fase A quanto para a Carga da Fase B. Sua Classificação de Carga está definida como “Tomadas”, a qual possui um Fator de Demanda de 0,5. Portanto, acrescentar 20 x 0,5 = 10 VA, tanto à Carga de Demanda da Fase A quanto à Carga de Demanda da Fase B.

Carga de Demanda da Fase A = 12 + 10 = 22 VA

Carga de Demanda da Fase B = 10 VA

Carga de Demanda da Fase C = 0 VA

Nota: Dispositivos que não contribuem para a Carga da Fase A, B ou C também não contribuem para a Carga de Demanda da Fase A, B ou C.

Carga de Demanda Total - A soma da Carga de Demanda da Fase A, Carga de Demanda da Fase B e Carga de Demanda da Fase C.
