Gestor de Carga (para Casos de Carga e Grupos de Cargas)



O Gestor de Carga lista todos os Casos de Carga do projeto, organizados em Grupos de Cargas.

A partir do Gestor de Carga, você também pode importar e exportar Casos de Cargas e Grupos de Cargas.

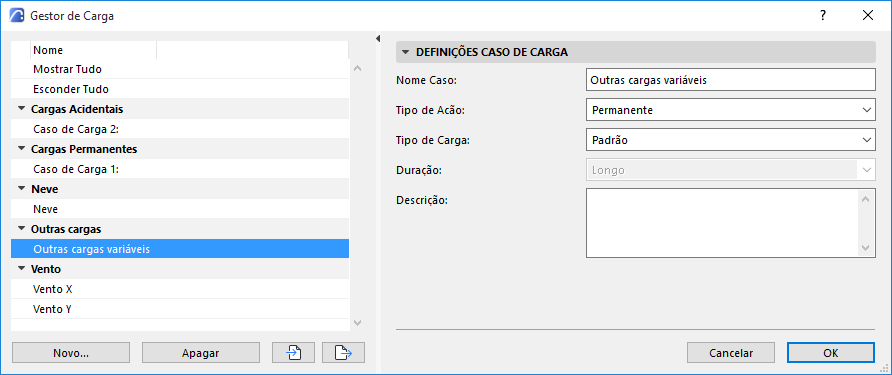

Figura 1. Gestor de Carga, com Caso de Carga Selecionado

Abrir Gestor de CargaStructuralLoadManager_18x1800279.jpg

Faça um dos seguintes procedimentos:

  • Opções > Gestor de Carga
  • Barra de ferramentas Engenharia Estrutural
  • Use o botão Editar Cargas na janela de Combinação de Cargas

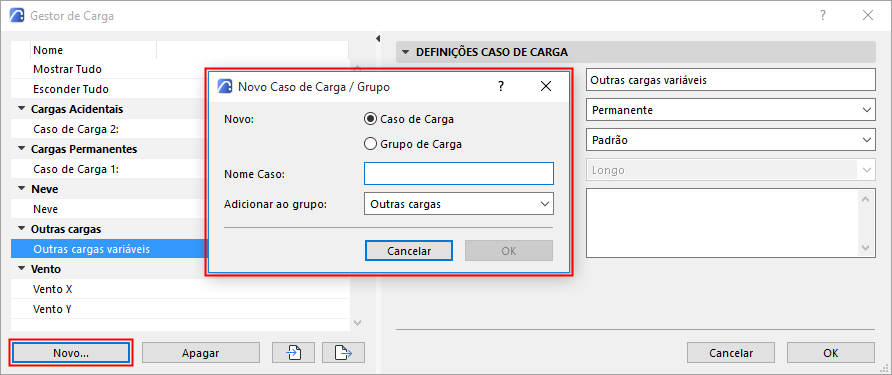

Criar Grupo de Carga ou Caso de Carga

  1. Clique em Novo
  2. Na caixa de diálogo, selecione Caso de Carga ou Grupo de carga.


Para um novo Caso de Carga:

  1. Adicionar ao Grupo: Escolha um Grupo de Carga para o novo Caso de Carga e clique em OK
  2. O novo Caso de Carga é listado no lado esquerdo da caixa de diálogo.
  3. Selecione o Caso de Carga para acessar suas definições à direita.

Para um novo Grupo de Carga:

  1. Adicione um Nome para o Grupo e clique em OK
  2. O novo Grupo de Carga é listado no lado esquerdo da caixa de diálogo.
  3. Selecione o Grupo de Carga para acessar suas definições à direita.

Clique em OK na caixa de diálogo Gestor de Carga para salvar suas alterações.

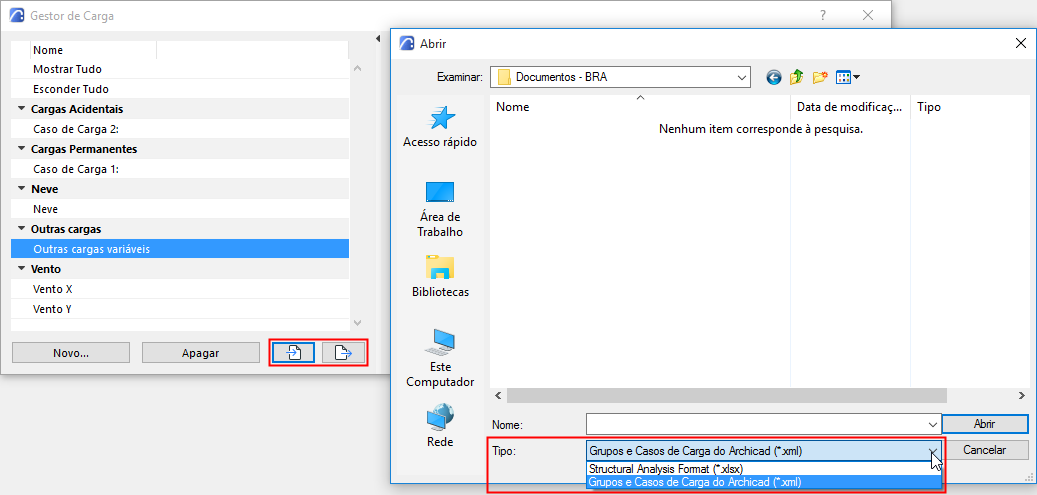

Importar e Exportar Casos de Carga e Grupos de Carga

No Gestor de Carga, use os botões Importar-Exportar para transferir dados do Grupo de Carga e Caso de Carga.

  • O Archicad importa esses dados no formato XML ou SAF.
  • O Archicad exporta esses dados apenas no formato XML
