Criar/Atualizar Cargas Acidentais

Com esta característica, os engenheiros estruturais podem criar automaticamente cargas acidentais nas zonas.

Como funciona

  • Mapear suas zonas (através de sua Classificação) para a Categoria de Carga apropriada
  • As categorias de carga determinam os valores de cargas acidentais. O Archicad vem com definições padrões de Categoria de Carga, que você pode personalizar conforme a necessidade.
  • Use Modelagem > Elementos Analíticos Estruturais > Criar/Atualizar Cargas

Quais zonas criam cargas acidentais?

As cargas acidentais são criadas para zonas que atendem as seguintes condições:

  • a caixa de seleção "Gerar Cargas Acidentais" está ativada (Definições de Zona)
  • a zona tem uma classificação (Definições de Zona)
  • A classificação de zonas é mapeada para uma categoria de carga (diálogo de mapeamento de carga)

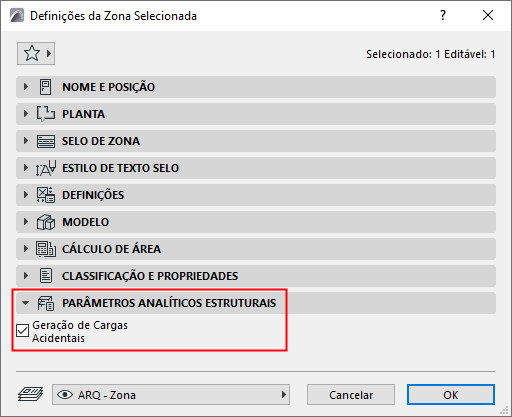

Ativar a caixa de seleção: Gerar Cargas Acidentais

Ative isto em Definições de Zona ou na Caixa de Informações (Painel de Parâmetros Analíticos Estruturais):

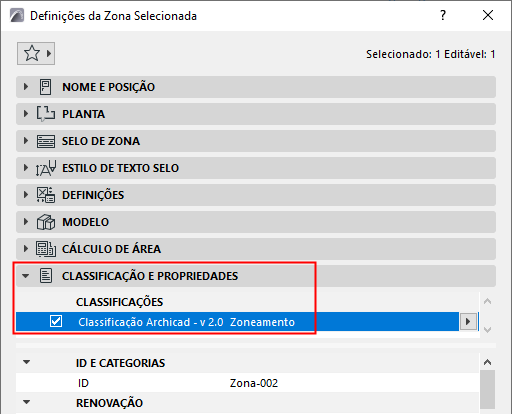

Classificar zona

Classificar uma zona em Definições de Zona ou Caixa de Informação (Painel de Classificação e Propriedades):



Definir o Mapeamento de Carga

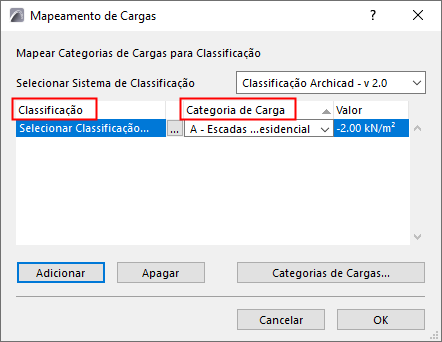

  1. Abrir Opções > Mapeamento de Cargas
  2. Use esta tabela para mapear Classificações (coluna da esquerda) para as Categorias de Carga.

    • Clique em Adicionar para criar tantas regras de mapeamento quantas forem necessárias
    • Este diálogo exibe o valor da Categoria de Carga (Para editar este valor, use o diálogo Categorias de Carga)

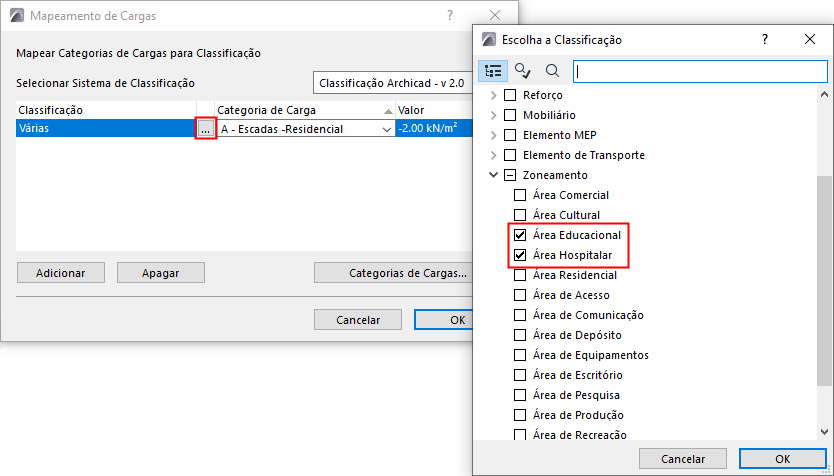

    • Você pode mapear uma ou mais classificações de zona para qualquer Categoria de Carga única: aqui, as classificações "Sala de reuniões" e "Escritório" são mapeadas para uma única Categoria de Carga.


Criar Comando de Cargas Acidentais

  1. Certifique-se de que o Modelo Analítico Estrutural está ligado: Use a opção Mostrar Modelo Analítico Estrutural
    • a partir do menu Visualização
    • a partir da Barra Ferramentas do Modelo Analítico Estrutural
  2. Use Modelagem > Elementos Analíticos Estruturais > Criar/Atualizar Cargas
  3. Marque a caixa Cargas Acidentais.
  4. Escolha um Caso de Carga para a carga acidental.
  5. Clique em OK.

Verifique as cargas distribuídas por área resultantes em 3D.



Atualização de Cargas Acidentais

Quando o modelo muda, você pode atualizar cargas acidentais da mesma maneira:

Use Modelagem > Elementos Analíticos Estruturais > Criar/Atualizar Cargas Acidentais

Novas cargas acidentais são criadas, atualizadas ou apagadas conforme necessário, para refletir mudanças no modelo (por exemplo, geometria de zona, classificação) ou no mapeamento de carga.
