O Modelo Analítico Estrutural pode ser exibido em Planta, janelas de Corte e nas Vistas 3D.
Use a opção Modelo Analítico Estrutural
na Barra Ferramentas do Modelo Analítico Estrutural
no menu Visualização
O estado Mostrar/esconder é específico para cada vista (se estiver ativado em uma vista, poderá ser desativado em outra vista).
Importante: Os elementos do Archicad fazem parte do Modelo Analítico Estrutural somente se estes tiverem certas definições geométricas e de propriedades. Consulte Elementos do Modelo Analítico Estrutural .
Mostrar Modelo Físico Transparente
Se a opção Modelo Analítico Estrutural estiver ativo:
Use a alternância Modelo Físico Transparente para exibir também o Modelo Físico em formato transparente, na vista atual:
Mostrar Componentes do Modelo Analítico Estrutural

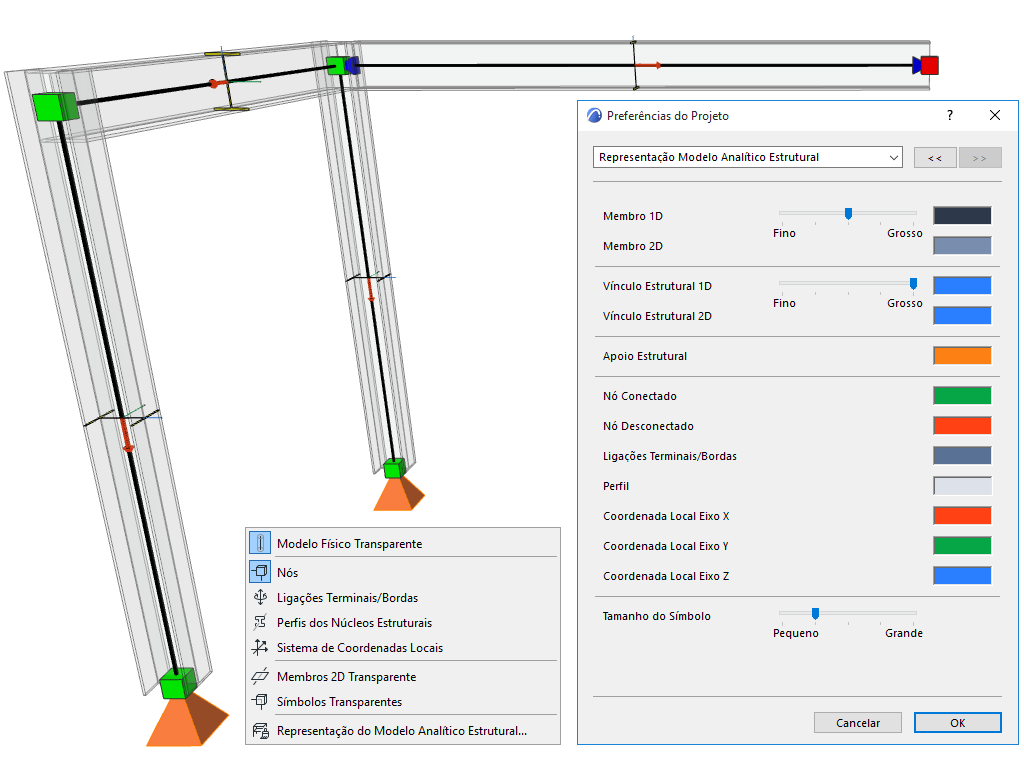

Use os seguintes controles de alternância adicionais para mostrar ou esconder os componentes do Modelo Analítico Estrutural. Os controles estão disponíveis em:
Barra Ferramentas do Modelo Analítico Estrutural
Visualização > Aparência do Modelo Analítico Estrutural
Visualização > Elementos Vista 3D > Filtrar e Cortar Elementos em 3D (para Suporte Estrutural e Vínculo de elementos)
Exibir nós nos terminais e nas quinas dos Membros 1D e 2D.
Conexões de Nós: Feedback de Cores
Como padrão:
Um nó verde representa um ponto de conexão ou interseção correta entre os Membros Analíticos unidos
Um nó vermelho representa um ponto ou ligação terminal (sem conexão necessária) ou desconectado/não apoiada:Figura 1. 1: Apoiado, 2: Conectado, 3: terminal Livre, 4: Não Conectado, 5: Não Apoiado
Mostrar Ligação Bordas/Terminais
Use esta alternância para exibir seus símbolos no Modelo Analítico Estrutural.
