Configurar as Regras de Ajuste

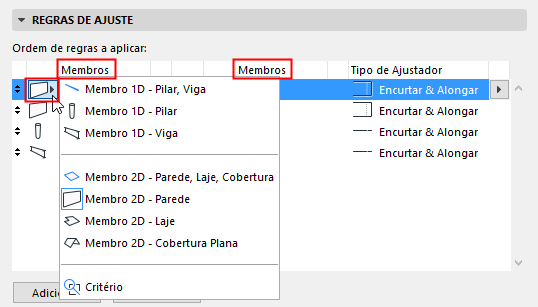

  1. Defina os dois Grupos de Membros: Elementos por tipo ou critério (consulte Membros na Regra de Ajuste  abaixo)

  2. Defina o Método da Regra (consulte Métodos de Regra de Ajuste: Um para o Outro ou Entre Um e Outro abaixo)

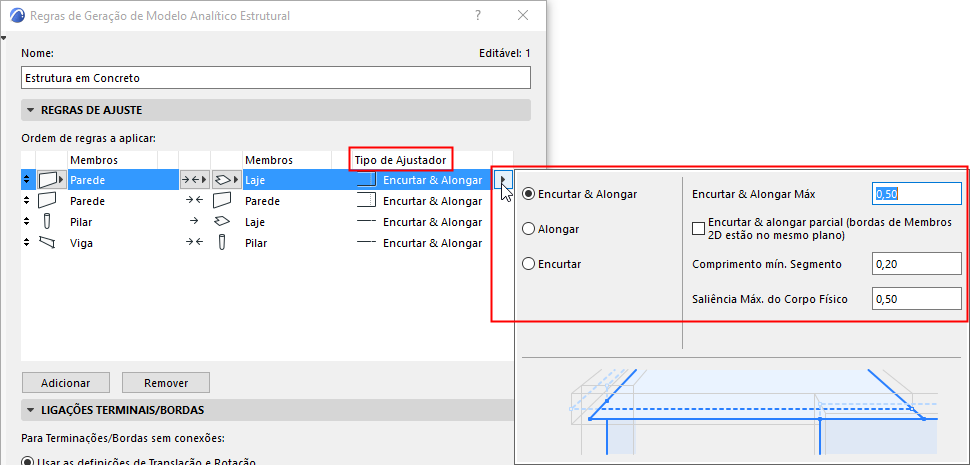

  3. Defina o Tipo de Ajustador.
  4. Defina opções adicionais dependendo do ajustador específico

    Para mais detalhes, consulte Tipos e Opções do Ajustador.



Notas sobre Regras de Ajuste

  • As regras são aplicadas na ordem em que são listadas e executadas. Você pode arrastar as regras para alterar sua ordem.
  • Geralmente, as regras de Afastamento estão no topo da lista: estas são usadas não para criar conexões por si só, mas para alinhar os elementos, de modo que as demais regras (Alongar, Encurtar) possam funcionar conforme necessário.

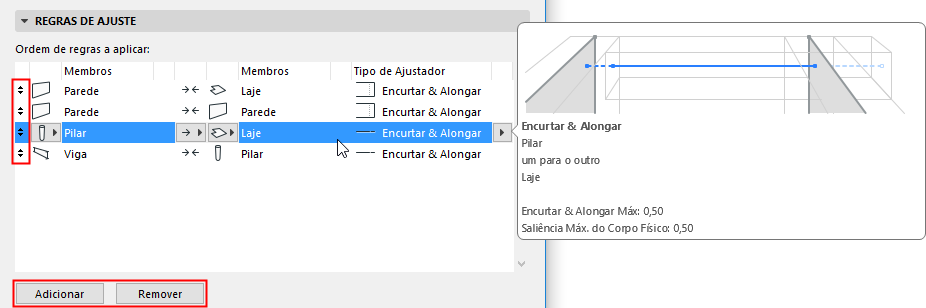

  • Passe o mouse sobre qualquer Regra de Ajuste para ver uma informação do pop-up, mostrando seus parâmetros e uma pré-visualização.

  • Use os botões na parte inferior do painel Regras de Ajuste para Adicionar ou Remover regras.
    Importante: Se você remover uma Regra, o ajuste associado não será mais aplicado e o Modelo Analítico Estrutural voltará à sua posição original!

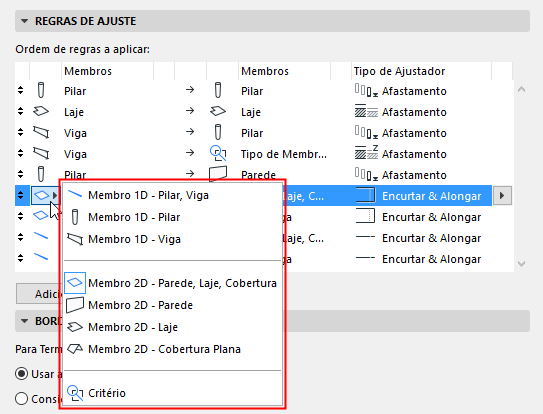

Membros na Regra de Ajuste

Os Membros de uma Regra de Ajuste podem ser

  • Qualquer tipo de elemento no Modelo Analítico Estrutural
  • Todos os Membros 1D ou 2D

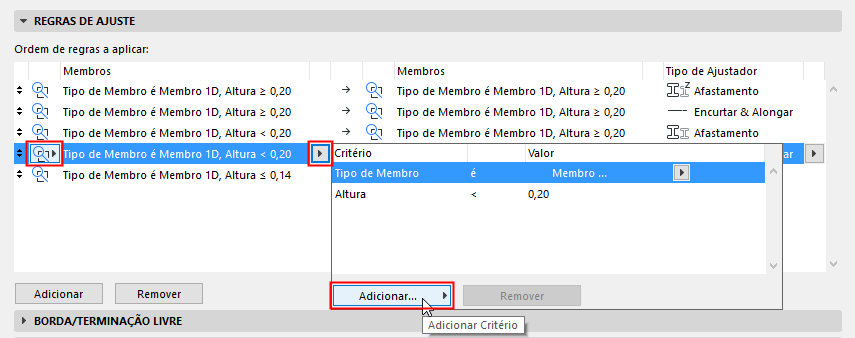

  • Grupos baseados em Critérios dos Membros Analíticos Estruturais

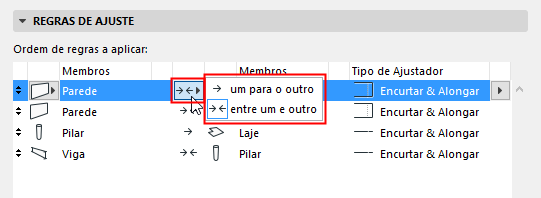

Métodos de Regra de Ajuste: Um para o Outro ou Entre Um e Outro

Esse controle define como o ajuste deve afetar os dois grupos de Membros na Regra de Ajuste.


  • Um para o outro: OneToOther.png Os Membros na coluna da esquerda são modificados; os Membros na coluna da direita permanecem inalterados. Use este método para Alongar e/ou Encurtar ou Afastar um grupo de elementos para o outro. Os ajustadores de Afastamento e Vínculo sempre usam esse método unidirecional.
  • Entre um e outro : ToEachOther.png Os Membros em ambas as categorias são afetados. Use este método para Alongar e/ou Encurtar dois grupos de elementos entre si.

Consulte as seções a seguir para obter detalhes e exemplos:

Tipos e Opções do Ajustador

Exemplos de Regras de Ajuste
