Ajustar Terminais Conectados

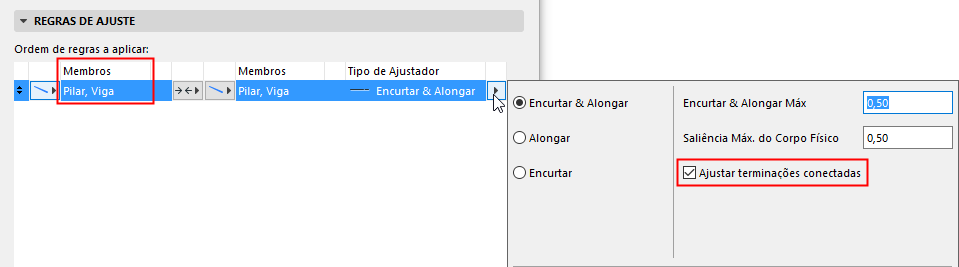

Disponível ao ajustar um Membro 1D, usando Alongar, Encurtar ou Vínculo.
Se a regra de ajuste atual resultar em um novo nó: essa opção habilitará ajustes adicionais que levarão em conta o(s) nó(s) da conexão recém-criada(s).
- Ajustes adicionais serão realizados nos Membros 1D conectados em cada novo nó.
- Esses ajustes adicionais ocorrem ao longo do eixo x local dos Membros 1D.
- Os valores da Ligação Terminal nos Membros 1D são baseados neste novo nó da conexão
- Os valores do Ponto Inicial/Ponto Final dos Membros 1D no SAF são baseados neste novo nó de conexão
Por exemplo:

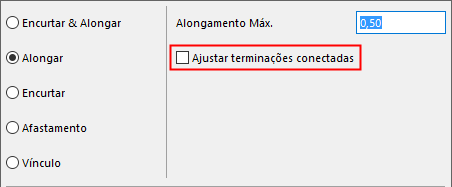

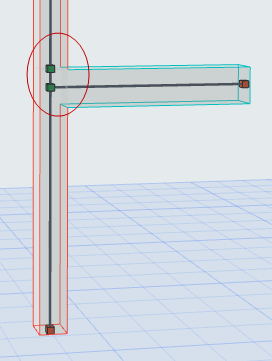

Uma Viga é alongada para se encontrar com o Pilar, criando um novo nó. A opção “Ajustar Nós Conectados” está DESATIVADA.

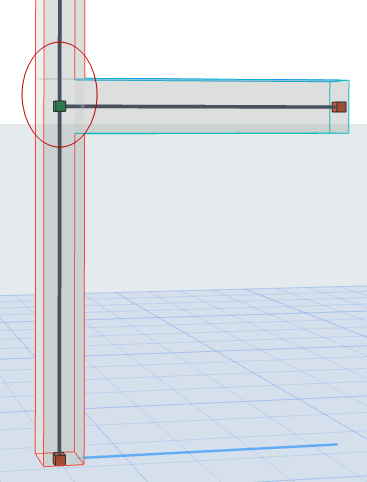

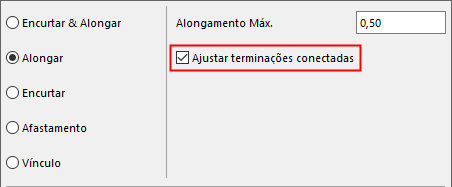

Se você ATIVAR “Ajustar Terminais Conectados”: o novo nó da conexão é ajustado ainda mais, para coincidir com o nó existente.
