Opções de Afastamento No Caso de Múltiplos Destinos
O afastamento ocorre sempre em uma direção (uma para outra): os Membros que ajustam serão afastados para suas metas; os Membros alvos permanecerão inalterados. Mas, se houver vários elementos destinos possíveis?
Nesse caso, use os controles “Múltiplos destinos” (mostrados nas imagens abaixo) para definir o grupo preferido de destino dos elementos com base em sua geometria.
Na caixa de diálogo, clique nos ícones para ver um texto e uma ilustração para cada possibilidade.

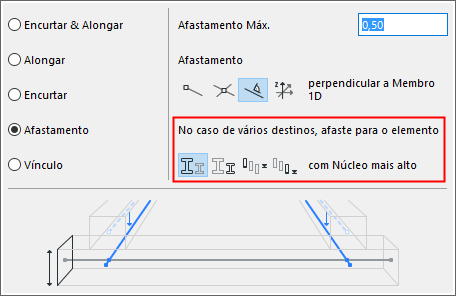

Opções de Destino ao Afastamento para um Membro 1D
No caso de vários destinos, afaste para o elemento com:
- Núcleo mais alto
Desloque para o(s) Membro(s) 1D de destino cujo núcleo tenha espessura maior
- Núcleo mais baixo
Desloque para o(s) Membro 1D de destino cujo núcleo tem espessura menor
- Posição mais alta
Desloque para o(s) Membro(s) 1D de destino que possui a elevação mais alta
- Posição mais baixa
Desloque para o(s) Membro(s) 1D de destino que possui a elevação mais baixo
Opções de Destino ao Afastamento para um Membro 2D
 |
 |
|

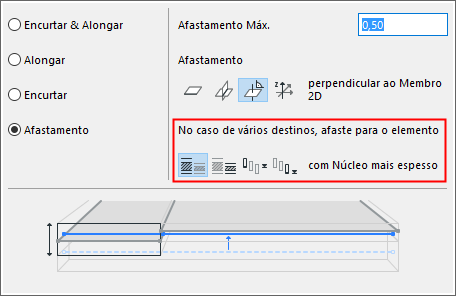

Afastamento Membro 1D para 2D |

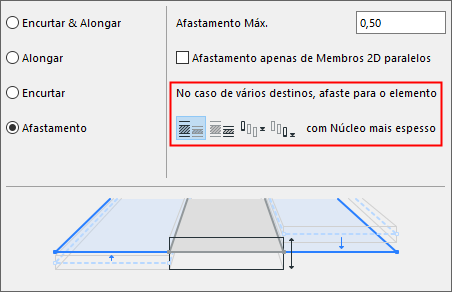

Afastamento Membro 2D para 2D |
No caso de vários destinos, afaste para o elemento com:
- Núcleo mais grosso
Desloque para o(s) Membro(s) 2D de destino com a maior espessura do núcleo
- Núcleo mais fino
Desloque para o(s) Membro(s) 2D de destino com a menor espessura do núcleo
- Posição mais alta
Desloque para o(s) Membro(s) 2D de destino que possui a elevação mais alta
- Posição mais baixa
Desloque para o(s) Membro(s) 2D de destino que possui a elevação mais baixo

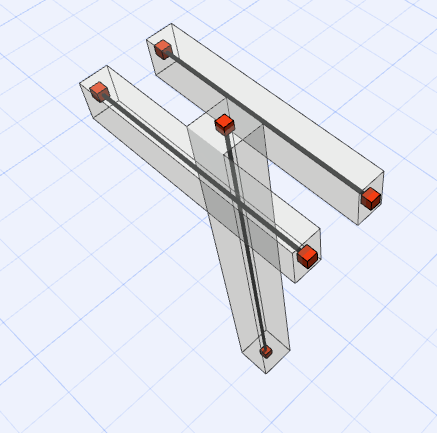

Se ainda houver vários alvos possíveis:
O alvo é escolhido na seguinte ordem de prioridade:
