Exemplo 2: Alongar Vigas para Pilares

Para ilustrar esse tipo de ajustador, vamos usar uma estrutura de aço comum composta por Pilares, Vigas e contraventamentos diagonais:



Vemos que os Membros 1D das Vigas não estão conectados aos Pilares: não há continuidade, o que é necessário para a análise estrutural.

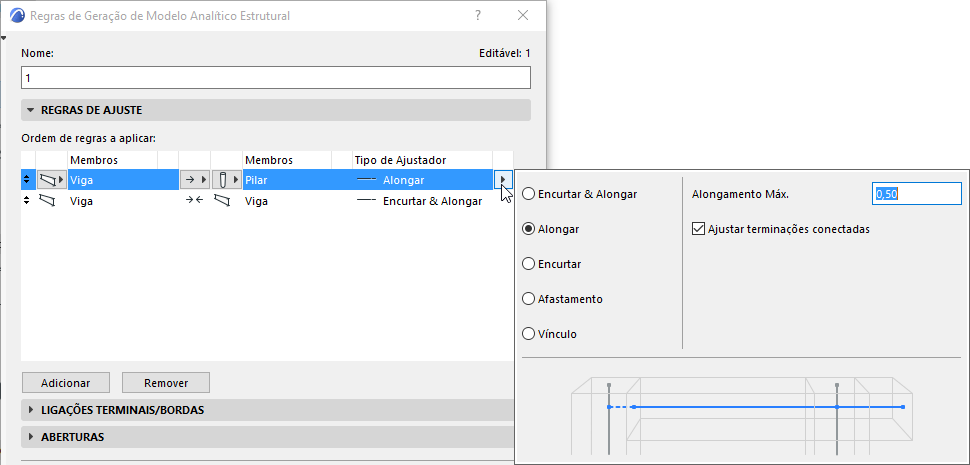

A solução é gerar uma regra que alongue os eixos da Viga no Pilar.

  • Grupo de Membros 1: Viga
  • Grupo de Membros 2: Pilar
  • Método: um para o outro (Alongar a Viga para o Pilar, mas deixe o Pilar como está.)
  • Tipo de Ajustador: Alongar
  • Opções adicionais para alongar: o alongamento máximo permitido.
    Nota: As tolerâncias definidas são valores de comprimento: as unidades são aquelas especificadas para Comprimento em Preferências > Unidades de trabalho.

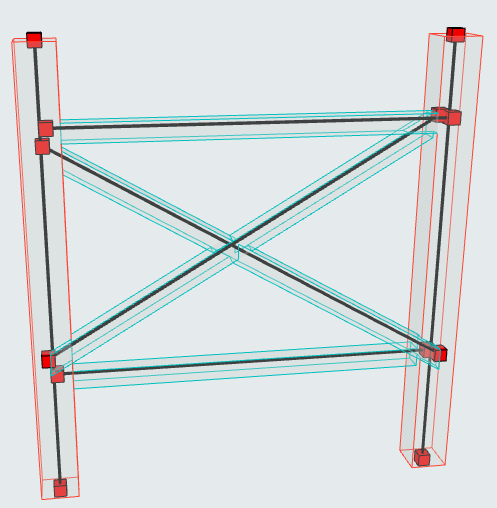

As Vigas agora encontram os Pilares, mas o contraventamento ainda não está correto.

Consulte a próxima seção para continuar: Exemplo 3: Vínculo.
