Exemplo 4: Encurtar

Esse é o oposto do ajustador Alongar: este reduz os Membros Analíticos Estruturais que se sobrepõem.

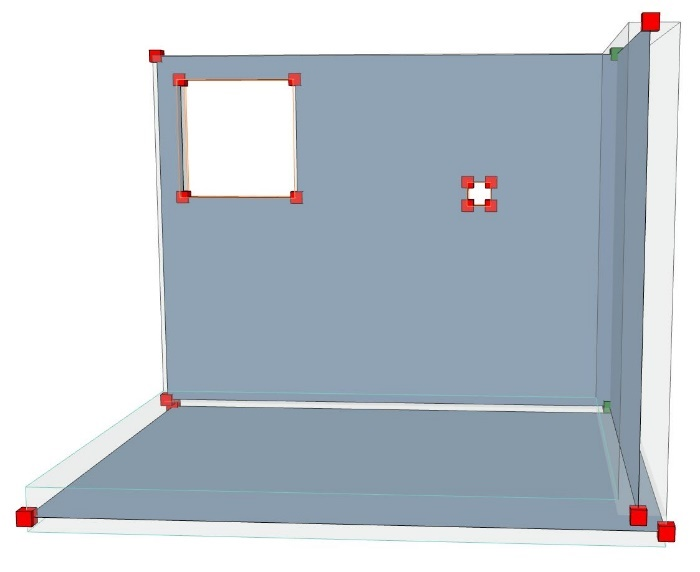

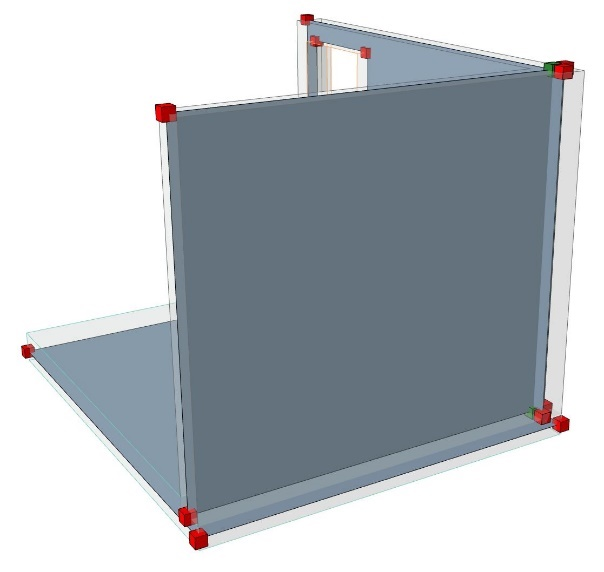

Ativando a visibilidade do Modelo Analítico Estrutural, é possível detectar os seguintes problemas:



• Espaço entre Paredes e Laje
• A borda da Laje não está alinhada com as Paredes;
• As Paredes se sobrepõem no canto.

1. Para resolver o primeiro problema, alongue as Paredes às Lajes usando o ajustador de Alongamento.

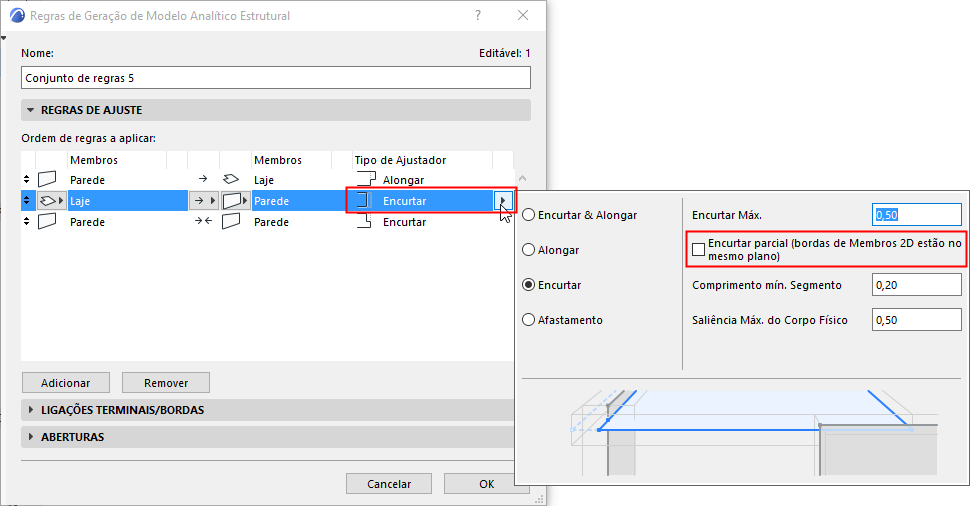

2. Em seguida, corte o excesso da Laje para alinhá-la às bordas da Parede, usando o ajustador de Encolhimento
   • Parâmetros: neste exemplo, estamos usando um corte completo na borda, pois a Laje inteira é executada ao longo de todo o comprimento da Parede. Portanto, desmarcar a opção “Encurtar Parcial”.

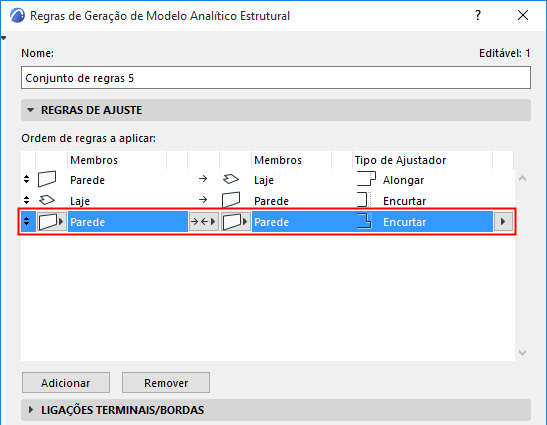

3. Para resolver o terceiro problema, reduziremos as duas bordas da Parede que se interceptam e se sobrepõem no canto. Aqui, as Paredes agem como modificadores e alvos, e o operador é “entre um e outro”, já que as duas Paredes devem ser analisadas e cortadas.

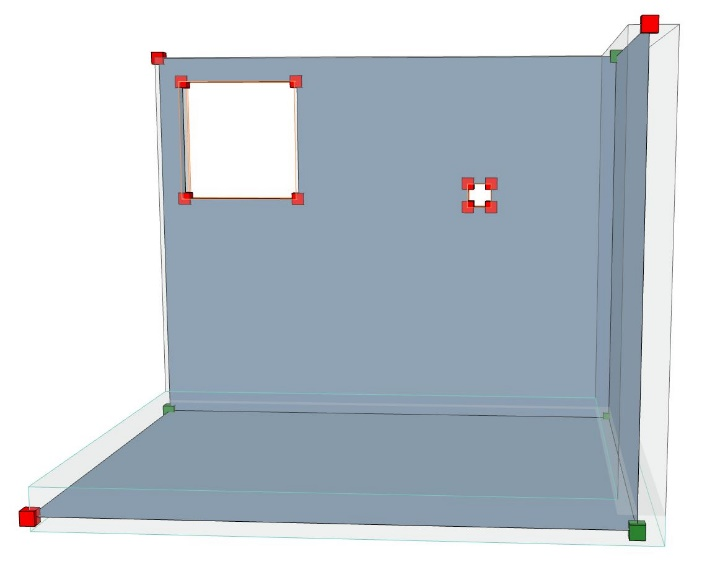

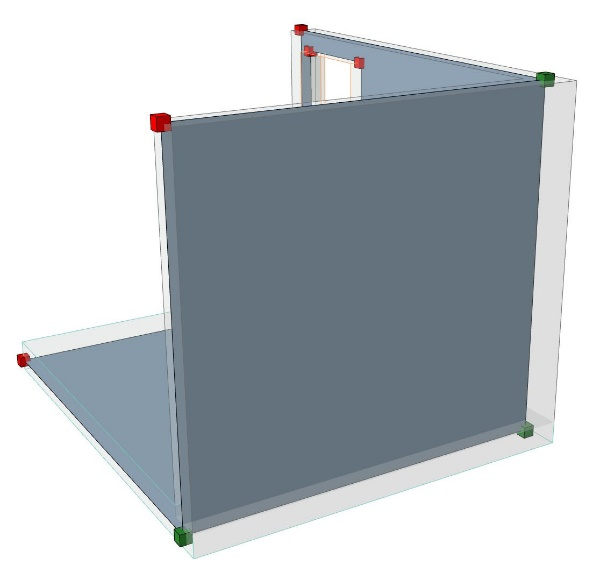

O modelo analítico estrutural ajustado deve aparecer como mostrado abaixo.
