Alcance Conexão (Estender Núcleo para Ativar Conexão)
Para Vigas e Pilares: Esta opção estende virtualmente o comprimento do núcleo do Membro 1D ao longo de seu eixo.
O objetivo de estender virtualmente o núcleo é permitir que a Viga ou o Pilar atinja uma conexão principal com outros elementos. Como resultado, as Regras de Ajuste (que requerem conexões com o núcleo) podem entrar em vigor.
Isso pode ser útil em certos elementos pré-fabricados que contêm fendas deliberadas no núcleo em cada terminal (por exemplo, para abrir espaço para isolamento ou algum detalhamento.) Neste caso, a opção Alcance Conexão praticamente amplia o núcleo para preencher essas lacunas.
Notas Importantes:
- Esta opção estende o comprimento do núcleo do elemento apenas virtualmente: não tem nenhum efeito no elemento do modelo físico e não estende o Membro 1D.
- O Alcance da Conexão extra é considerado quando você executa uma Verificação do Modelo no Modelo Analítico Estrutural. Se o Alcance da Conexão possibilita a conexão estrutural, então a Verificação do Modelo irá considerar os elementos como contínuos para os fins do Modelo Analítico Estrutural.
- Você pode adicionar um Alcance de Conexão extra ao elemento apenas se as caixas Alongar & Encurtar e/ou Afastamento também estiverem marcadas no Pilar ou nas Definições da Viga.

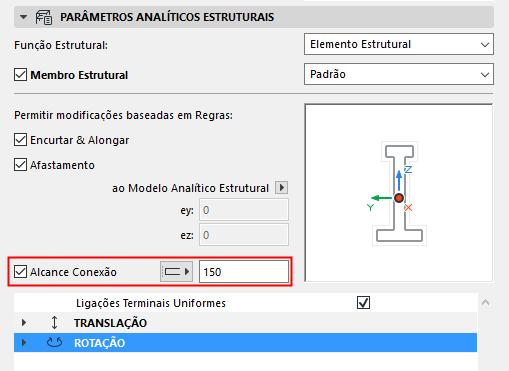

Nas Definições da Viga ou do Pilar:
- Marque a opção Alcance Conexão.
- Insira o comprimento da extensão.
O valor deve ser pelo menos tão longo quanto a distância mais curta entre os núcleos dos elementos a serem conectados.

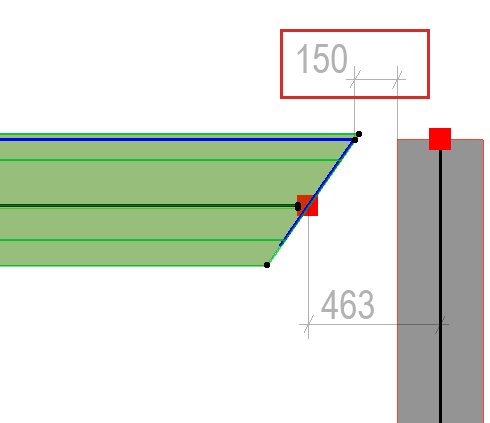

Neste exemplo, queremos estender o Alcance de Conexão da Viga. Para isso precisamos colocar, pelo menos, 150 mm.

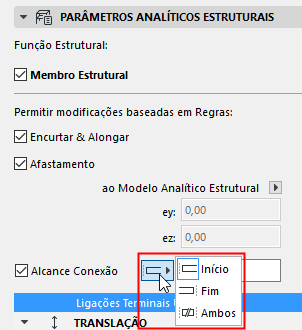

- Escolha “Início”, “Fim”, ou “Ambos” para definir qual terminal deve ser estendido. A opção “Ambos” adiciona o comprimento estendido nos dois terminais.

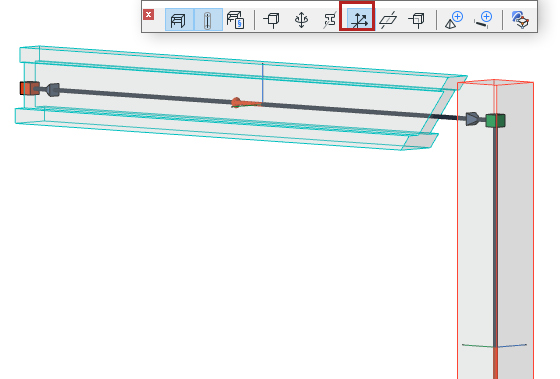

Nota: Para ver qual terminal é qual, ative “ Mostrar Sistemas de Coordenadas Locais” para ver a seta de direção do elemento.

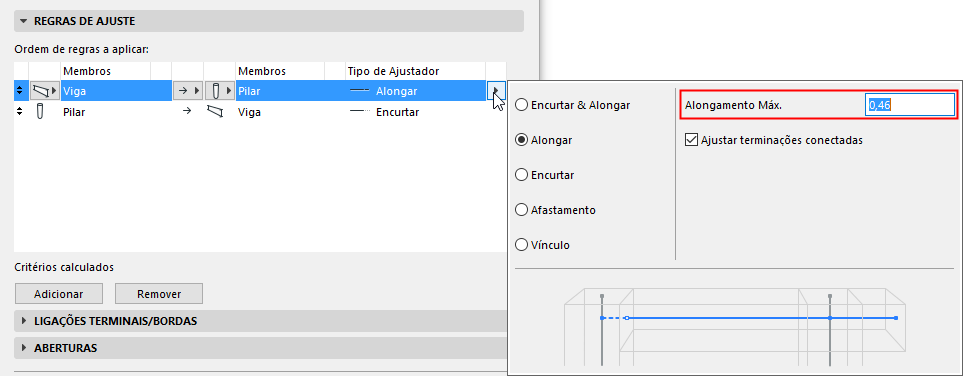

Nas Regras de Ajuste:

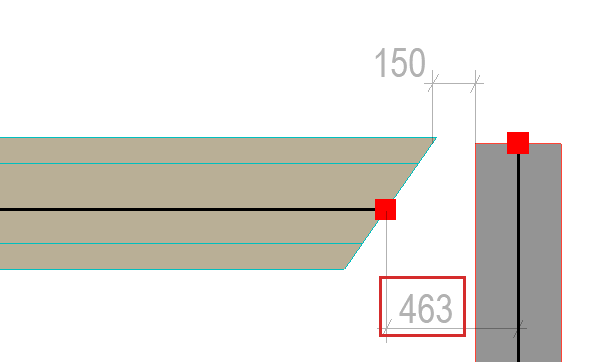

O alongamento máximo permitido deve ultrapassar a distância entre o eixo estrutural a ser conectado. Este valor de “Alongamento Máx.” é aplicado a uma ou ambas as terminações do Alcance de Conexão.

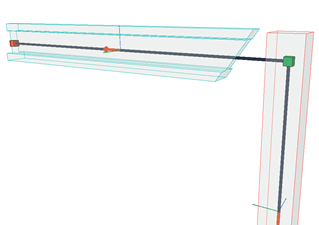

Graças à definições Alcance Conexão da Viga, o Ajuste de Alongamento funciona como desejado e os Membros 1D podem ser conectados.
