Edição manual de membros analíticos

Use os comandos de edição manual para ajustar rapidamente a geometria dos nós e bordas do Membro para obter um modelo contínuo.

Ative o Modelo Analítico Estrutural no Archicad. Selecione um Membro 1D ou 2D e, em seguida, use um desses comandos na paleta de contexto:

Informações gerais

Você só pode editar manualmente um Membro de cada vez (não pode usar a seleção múltipla).
Os comandos estão disponíveis nas Plantas, Cortes, Elevações e vistas 3D, desde que façam sentido na vista em questão.
Se um Membro for editado manualmente, este não funcionará mais como um ajustador. No entanto, o Membro editado manualmente ainda poderá atuar como um alvo das Regras de Ajuste.
O Membro editado manualmente se move (ou gira ou espelha) junto com o elemento do modelo físico.

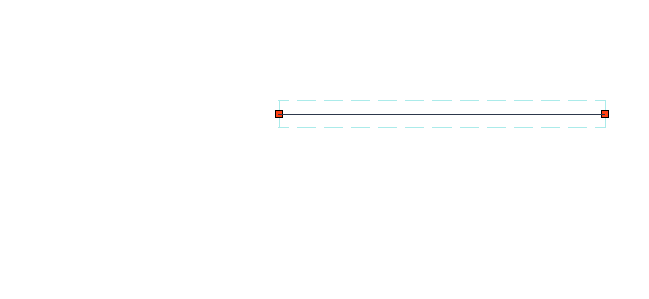

Alongar (ou encolher) Comprimento do Membro

Figura 1. Viga reta - alongamento manual

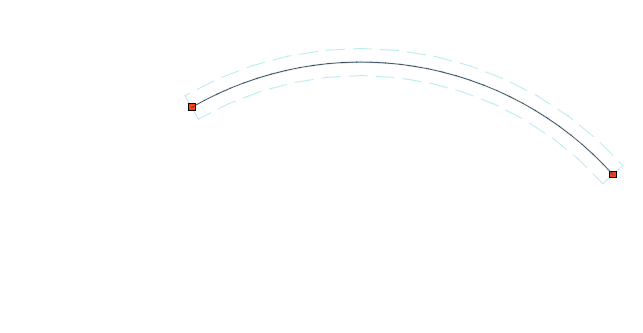

Alongar Comprimento Angular do Membro (Viga curva): Ajuste a extremidade do Membro 1D, mantendo-a na mesma curva.

Figura 2. Viga curva - alongamento manual

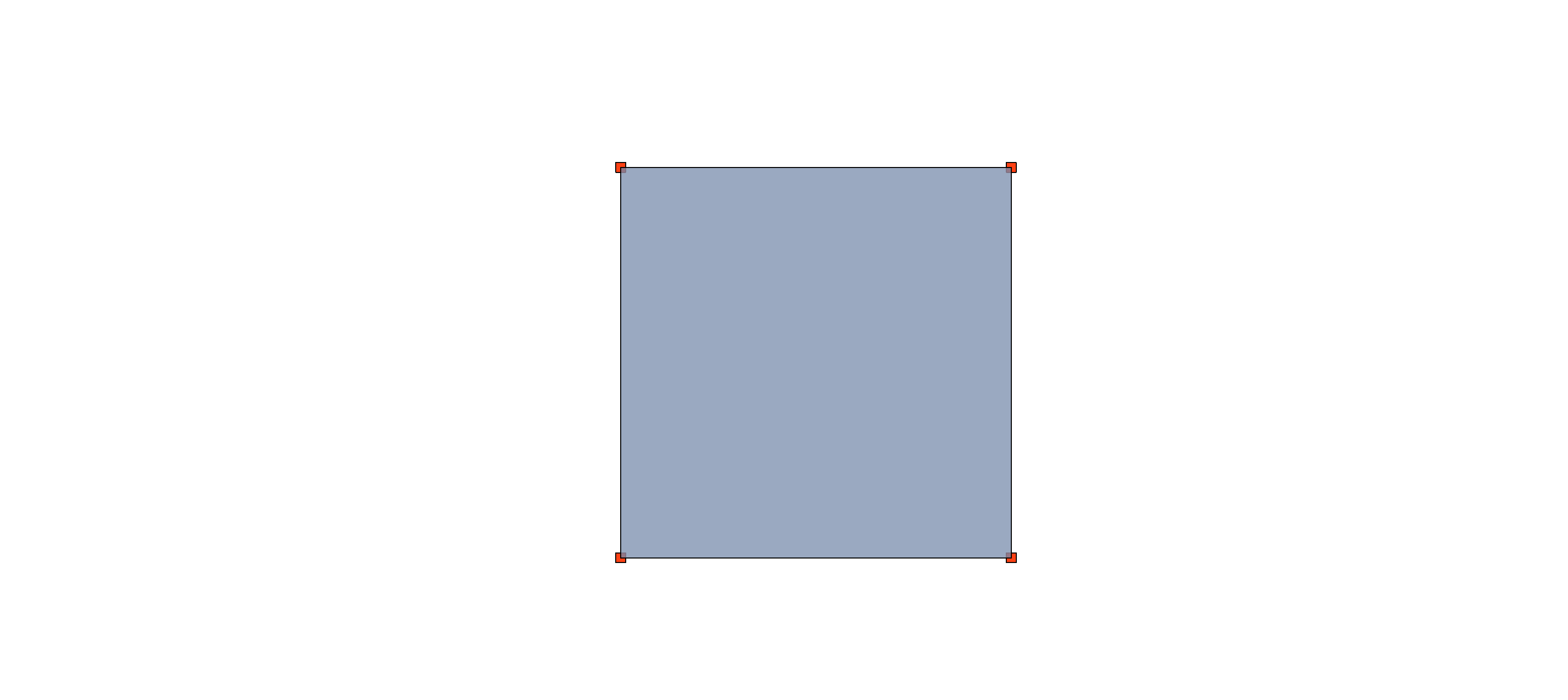

Selecione o Membro 2D e clique no ponto. (Não disponível para Parede reta na Planta)
Na paleta de contexto, selecione Mover nós dos Membros.

Figura 3. Laje - mover nó

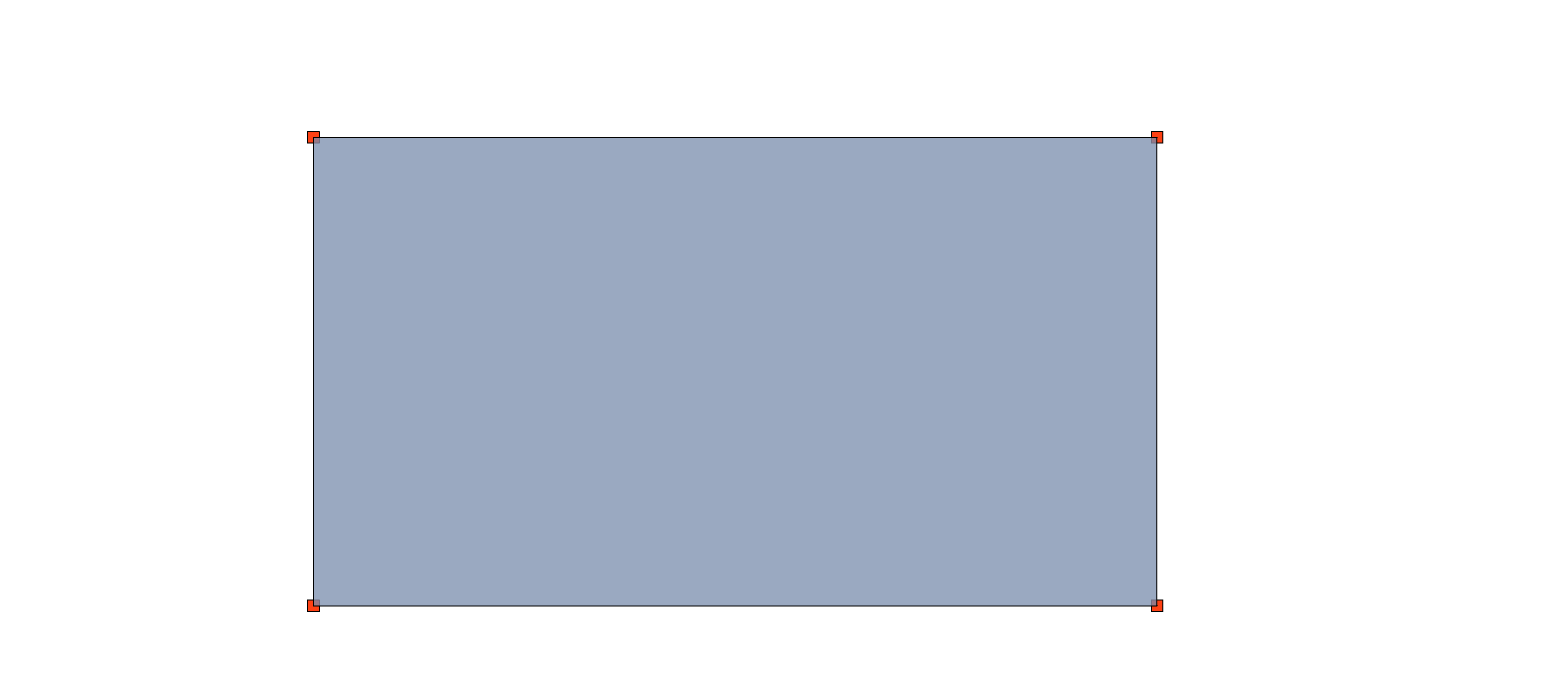

Selecione o Membro 2D e clique na borda. (Não disponível para Parede reta na Planta)
A partir da paleta de contexto, escolha Afastar borda dos Membros 2D

Figura 4. Laje - afastar borda

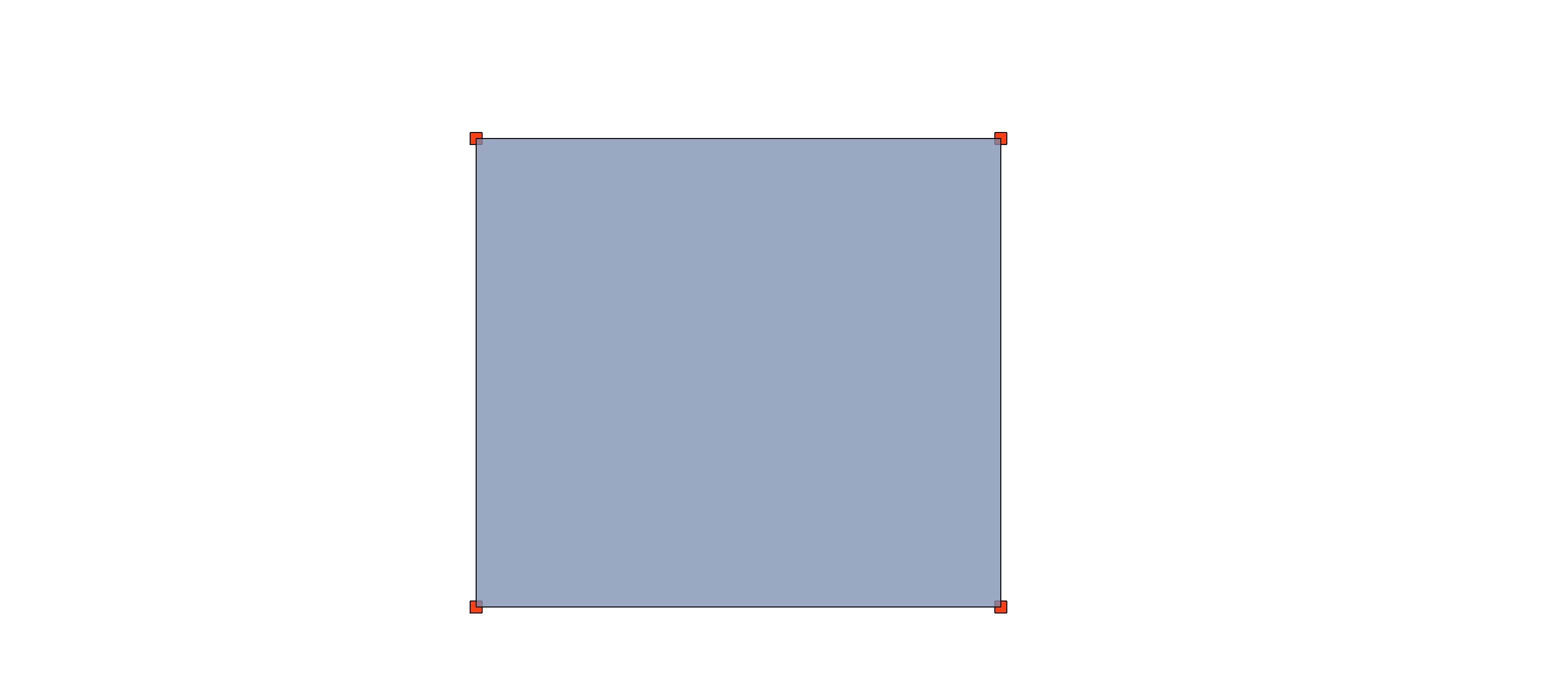

Selecione o Membro 2D e clique na borda. (Não disponível para Parede reta na Planta)
Na paleta de contexto, selecione Inserir novo Nó.

Figura 5. Laje - inserir nó

Para apagar um nó, arraste-o para outro nó. (Não há uma função dedicada a apagar um nós)

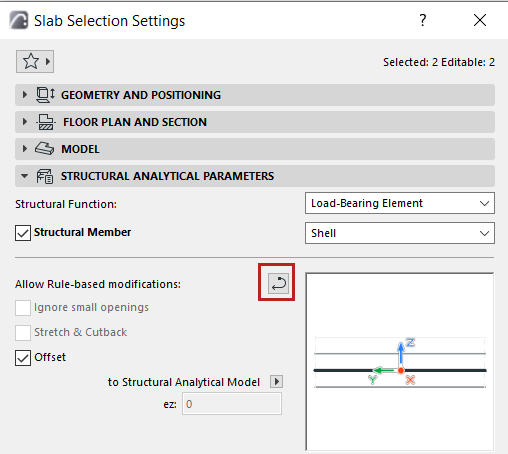

Reverter qualquer edição manual para a geometria original do Membro.

Para um elemento selecionado cujo Membro Estrutural foi editado manualmente, localize o comando Reverter em:

Paleta de Contexto
Definições do Elemento ou Caixa de Informações (painel Parâmetros Analíticos Estruturais)

O comando Reverter não afeta as definições manuais de Excentricidade ou Ligação Borda.

As propriedades dos elementos estão disponíveis para ajudá-lo a identificar Membros 1D e 2D que foram editados manualmente:

Para Membros 1D: Membro alongado Manualmente

Para Membros 2D: Geometria do Membro Editada Manualmente

Use essas propriedades em todas as interfaces do Archicad, inclusive:

Pesquisar & Selecionar
Gestor de Propriedades e Editor de Expressões

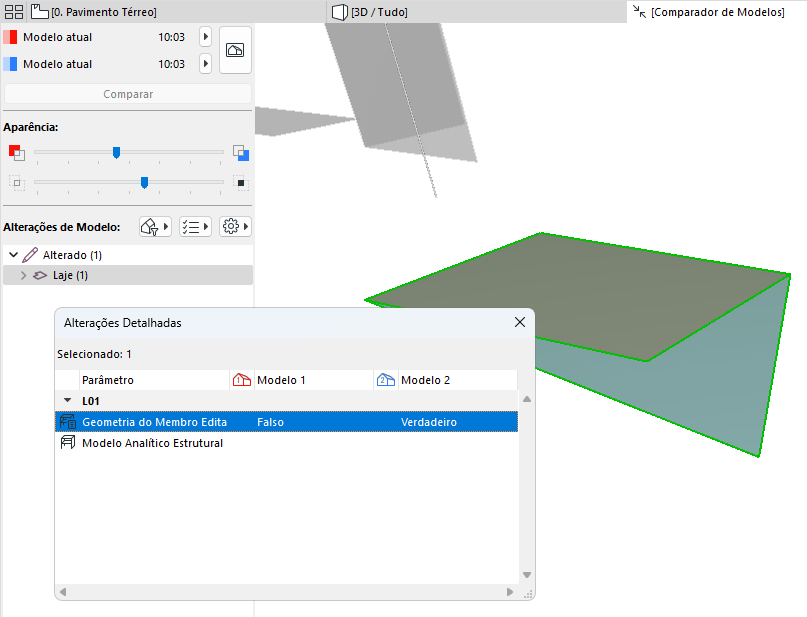

Comparador de Modelos SAM (Alterações Detalhadas)
Figura 6. Vista da dos Membros editados Manualmente no Comparador de Modelos Estrutural

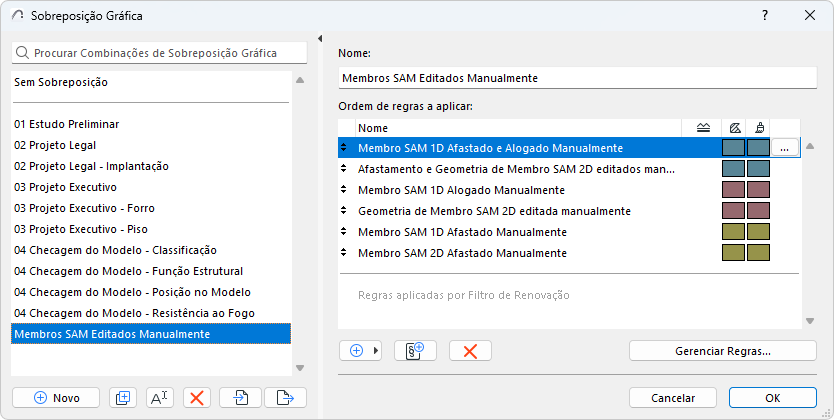

Regras e Critérios de Sobreposição Gráfica - Use uma Combinação de Sobreposição Gráfica para obter feedback visual instantâneo dos Membros Estruturais editados manualmente.
