Mapeamento Padrão para “Outras” Seções Transversais (Importação do SAF)

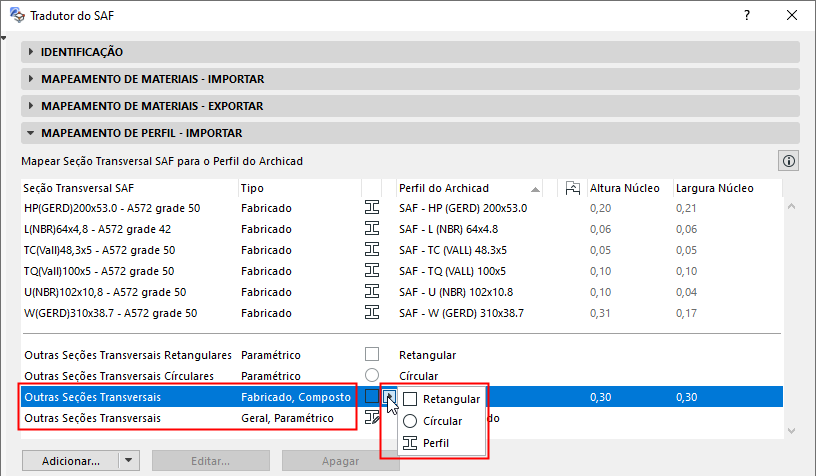

  • As regras padrão “Outros Retangulares/Circulares” mapeiam genericamente essas Seções Transversais de entrada como “Retangular” ou “Circular”, com suas dimensões reais (altura/largura ou diâmetro do núcleo).
  • As regras de mapeamento “Outras Seções Transversais” se aplicam a todas as outras Seções Transversais SAF de entrada que não são mapeadas por nome.
  • Tipos Fabricado ou Composto: Escolha uma estrutura padrão do Archicad (Retangular, Circular, Perfil)
  • Tipos Paramétricos Gerais ou Suportados: Você tem a opção adicional de importá-los como um “Perfil Personalizado” do Archicad.

    Consulte também Mapeamento Importado “Geral” ou “Paramétrico” das Seções Transversais SAF .
