Mapeamento de Perfil - Exportar

Vá para Arquivo > Interoperabilidade > SAF > Tradutores do SAF.

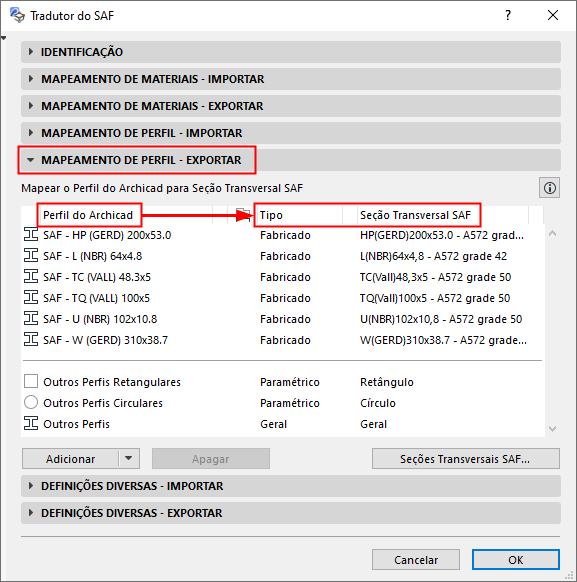

Use o painel Mapeamento de Perfil - Exportar para mapear os Membros 1D que são Perfis Complexos para suas contrapartes exatas (“Seção transversal SAF”) no software receptor.



Tipos de Seção Transversal no SAF

O padrão SAF define quatro Tipos de Seções Transversais:

  • Fabricado: Seções transversais fabricadas industrialmente, com denominação padrão.
  • Composto: Seção composta com base em vários perfis fabricados (por exemplo, duas seções em I). Exemplo de entrada de seção transversal composta: perfil = IPE200 e parâmetros = 10 mm (distância entre perfis).
  • Paramétrico: Seções Transversais definidas por forma e dimensões (parâmetros).
  • Geral: Serve para definir qualquer forma geral de seção transversal. Consiste em um ou mais polígonos fechados, incluindo aberturas. Eles não usam nomenclatura padrão.
