Use banco de dados externo para traduzir os perfis não mapeados

Os perfis de saída do Archicad e os perfis de entrada 1D do SAF são mapeados com base nas definições nos painéis Mapeamento de perfil (para Exportação e Importação, respectivamente).

Para perfis que NÃO são mapeados por nome na lista Mapeamento de Perfil: você pode ativar o mapeamento automático com base em um banco de dados padrão. Isso pode economizar muito tempo e esforço em comparação com o mapeamento manual.

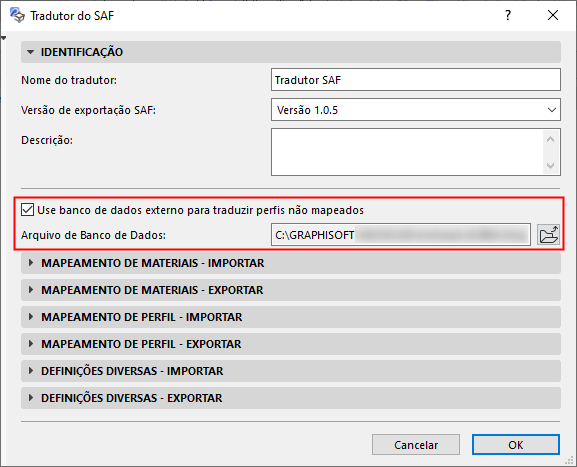

Ative esta caixa de seleção no painel Identificação do Tradutor do SAF.



Se você marcar esta caixa, o mapeamento de perfil fará referência a uma lista predefinida (um arquivo Excel chamado "ExternalDB") para mapear todos os perfis de saída e Seções Transversais fabricados no Archicad e de entrada que NÃO são mapeadas por nome nos painéis Mapeamento de Perfil.

Nota: Para cada Seção Transversal do SAF recebida que não tenha um Perfil correspondente no Archicad, um novo atributo de Perfil é criado automaticamente, com base no banco de dados do Perfil de Aço Standard. Consulte Use Perfil de Pilar ou Viga em Aço Standard.

Localização e Edição do arquivo de banco de dados (Seções Transversais SAF Fabricados)

O arquivo Excel “ExternalDB” está localizado na pasta Padrões, onde você instalou o Archicad.

Verifique também no site de Downloads os arquivos de banco de dados predefinidos que você pode usar para essa finalidade. (Consulte Baixe Arquivos de Dados SAF Otimizados para Aplicativos Estruturais .)

É possível criar seu próprio arquivo de banco de dados, salvá-lo e navegar em seu arquivo personalizado para usar. Você deve usar um arquivo Excel consistindo em uma única planilha, com as mesmas duas colunas e nomes de coluna do arquivo padrão fornecido.

Importante:  Você pode copiar e editar o arquivo ExternalDB padrão fornecido em seu modelo do Archicad, mas NÃO o renomeie ou mova!

Prioridade das Regras de Mapeamento

As regras de mapeamento do Perfil do Archicad e das seções transversais do SAF fabricados são aplicados na seguinte ordem:

  1. Mapeamento por nome, com base na lista no painel Mapeamento de Perfil
  2. Banco de dados externo (desde que a caixa "Usar banco de dados externo" esteja marcada).
  3. Definições “Outros Perfis”. Esta é a definição abrangente para todos os Perfis de Archicad que não foram mapeados nas etapas 1 e 2 acima.
