Conversão Recíproca (Smart Merge)

Use a Conversão Recíproca (Smart Merge) se estiver agrupando o arquivo DXF ou DWG de volta no mesmo arquivo do qual você o salvou. A Conversão Recíproca (Smart Merge) permite que você trabalhe no mesmo projeto, no Archicad  e no AutoCAD simultaneamente e transfira as informações adicionais com o mínimo de perda.

Manipulando a Opção Agrupar Inteligente:

• Novos elementos adicionados no Archicad ou AutoCAD.
• Elementos criados no Archicad  ou AutoCAD e modificados (alongados, arrastados, rotacionados, espelhados) no outro aplicativo ou em ambos.
• Elementos criados no Archicad  ou AutoCAD e apagados em um dos aplicativos, ou em ambos.

Se você coopera com alguém que usa o AutoCAD (ou qualquer outro programa CAD que comunique nos formatos DXF ou DWG), use o seguinte processo:

1. Trabalhe a concepção arquitetônica de todo o projeto até o ponto em que possa apresentar um leiaute geral, ao qual o seu parceiro possa adicionar detalhes (neste ponto, você não precisa finalizar por completo a sua parte).
2. Salve o arquivo PLN.
3. Depois, salve um arquivo DXF ou DWG, para o seu parceiro:
   • Use a opção Arquivo > Salvar como, e defina o tipo de arquivo como DXF ou DWG.
   • Ao lado do tradutor, clique em Definições para abrir o Configurador do Tradutor DXF-DWG na Caixa de Diálogo.

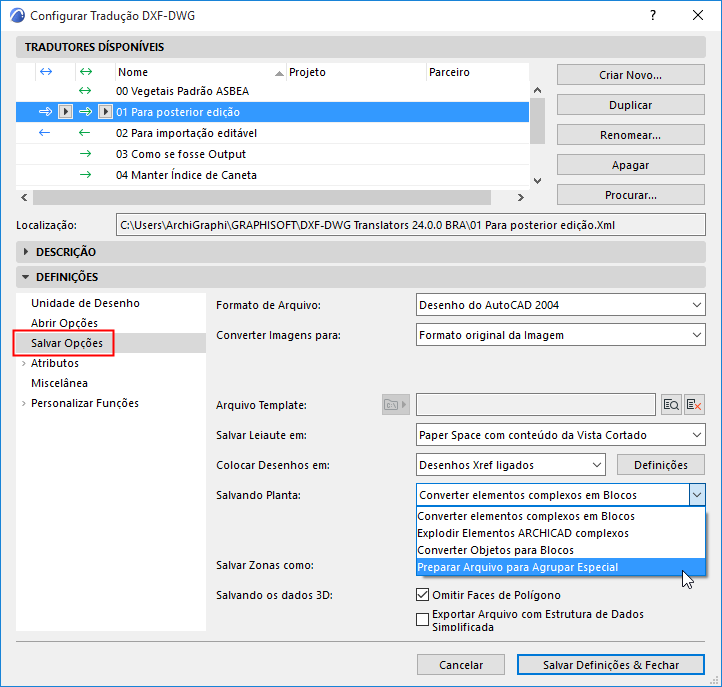

   • No painel Definições, use a opção Salvando Planta: Preparar Arquivo para Smart Merge.





     Para mais informações, ver Salvando Planta.

4. Continue trabalhando no plano original, enquanto o seu parceiro trabalha no arquivo DXF/DWG.
5. Quando for hora de Agrupar:
   • Arquivo > Interoperabilidade > Agrupar > Agrupar do Arquivo
   • Procure o arquivo e clique em Abrir.

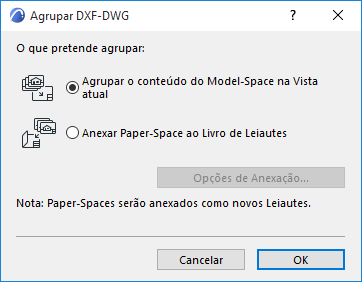

   • Na caixa de diálogo Agrupar DXF-DWG, selecione a opção Agrupar Conteúdo do Model Space na Vista Atual, e clique OK.

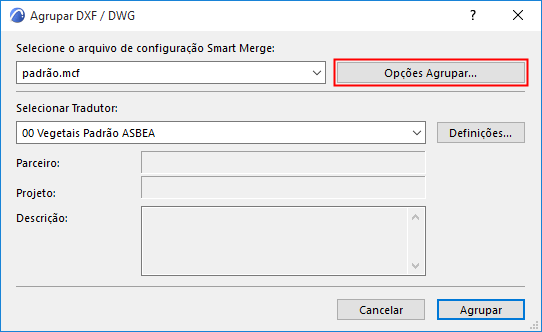

   • Na caixa de diálogo Agrupar DXF/DWG, selecione Opções Agrupar.





   • É aberta a caixa de diálogo Opções de Smart Merge, que permite modificar o arquivo de configuração Smart Merge e as opções do tradutor (se desejado).
     Nota: Você pode também definir estas opções com antecedência em Arquivo > Interoperabilidade > DXF-DWG > Opções de Smart Merge.

     Consulte Opções de Smart Merge.

6. Repita conforme necessário.
