Importar o Arquivo Rhino 3DM como Objeto

  1. Use este comando para importar um arquivo do Rhino como um único objeto no Archicad:

    Arquivo > Bibliotecas e Objetos > Importar o Arquivo Rhino 3DM como Objeto

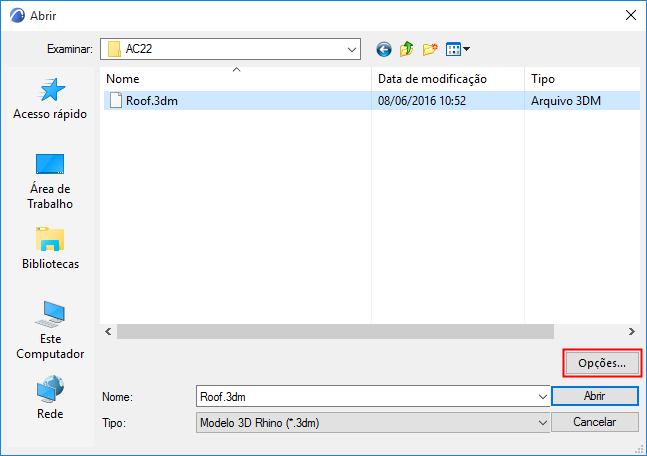

  2. Clique em Opções para escolher as Opções de Abertura do Rhino:

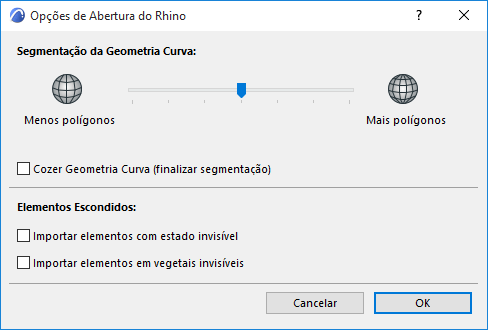

  3. Defina suas preferências para segmentação e elementos escondidos:

    • Segmentação da Geometria Curva

      Use o controle deslizante para ajustar a segmentação das superfícies curvas importadas do Rhino.

      Nota:

      • O controle deslizante da segmentação afeta apenas a geometria curva, não elementos planos
      • Se você aumentar a segmentação (resultando em um maior número de polígonos e em uma superfície mais suave), lembre-se que uma alta quantidade de polígonos afeta tanto o tamanho do arquivo quanto o desempenho
    • Cozer Geometria Curva
      • Opcionalmente, marque a caixa Cozer Geometria Curva para finalizar segmentação antes da importação. Como resultado:
        • Você não será capaz de ajustar ainda mais a segmentação quando o modelo for importado para o Archicad
        • Por outro lado, o vínculo do elemento estará disponível
        • Em geral, a navegação é mais rápida nos modelos se esta opção estiver marcada
    • Elementos Escondidos

      Use esses controles para definir como interpretar os elementos "invisíveis" do Rhino.

      No Rhino (ao contrário do Archicad), é possível esconder um elemento individual, quer o seu Vegetal seja visível ou não. Por padrão, esses elementos invisíveis NÃO são importados para o Archicad.

      Para importá-lo, marque a caixa Importar elementos invisíveis.

  4. Clique em OK.

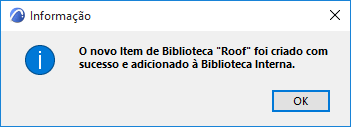

  5. Você é alertado de que a importação foi bem-sucedida:

  6. Use a ferramenta Objeto para colocá-lo no projeto.

Definições de Objeto do Rhino no Archicad

Um arquivo Rhino colocado como um único objeto no Archicad é armazenado no Archicad em Biblioteca Interna.

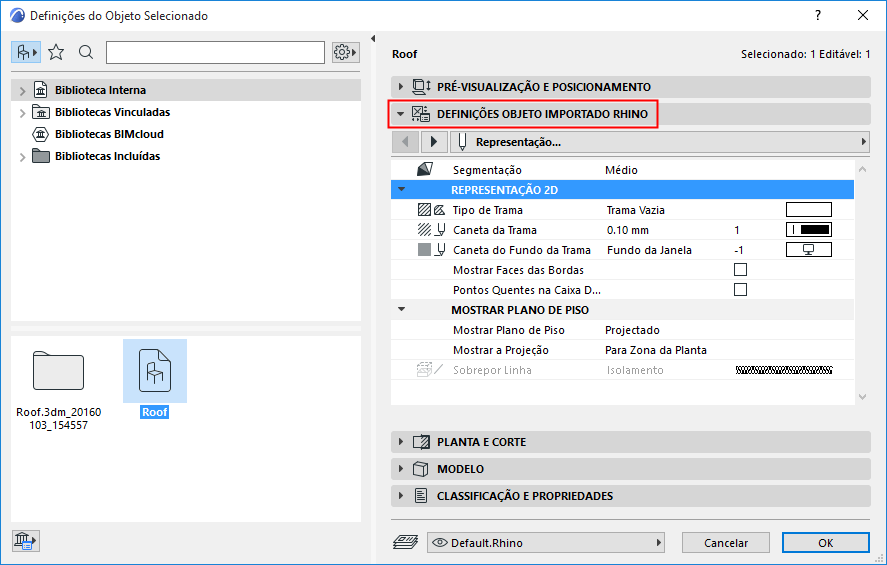

Use o painel Definições do Objeto Importar Rhino das Definições do Objeto para configurar sua aparência.



Observe os seguintes parâmetros específicos do Rhino:

Segmentação

Este controle está disponível para objetos importados da Rhino, desde que você não marque a opção Cozer Geometria Curva na importação.

Use a segmentação pop-up para ajustar a suavidade de um objeto curvado selecionado. Lembre-se que uma alta quantidade de polígonos pode afetar o tamanho do arquivo e seu desempenho.

Representação 2D

  • Mostrar Contornos da Face: Mostrar se você quiser ver os contornos internos da superfície em 2D.
  • Pontos Quentes na caixa delimitadora: Ligue esta opção se você quiser ver pontos quentes adicionais sobre a caixa delimitadora do objeto em 2D. Isto pode ser útil, por exemplo, para o dimensionamento de um objeto ortogonal, como uma parede cortina.
