Importar RFA como Objeto GDL

Este comando importa um objeto Revit Family (RFA) (principalmente conteúdo produzidos por fabricantes) e gera um Objeto GDL, Porta ou Janela, com a mesma geometria precisa e todos os parâmetros.

O objeto resultante perderá seus recursos paramétricos editáveis.

  1. Use Arquivo > Bibliotecas e Objetos > Importar RFA como objeto GDL.
  2. Procure um arquivo RFA para importar e clique em Abrir.

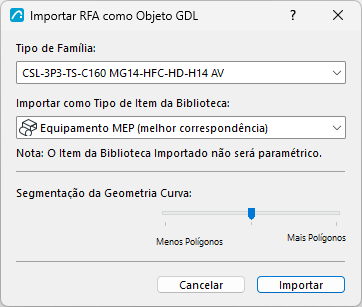

  3. Na caixa de diálogo Importar RFA como objeto GDL que aparece, personalize as opções de importação:


    • Selecione com base no Tipo de Família. A quantidade e o conteúdo de cada tipo variam e são definidos no momento da criação da família no Revit.
    • Importar como Tipo de Item da Biblioteca: Com base na categoria de família do Revit e na categoria de objeto hospedeiro, o tipo de Item da Biblioteca selecionará automaticamente a melhor correspondência: objeto, porta, janela ou equipamento MEP. Você pode substituir o tipo aqui.
      Nota: O equipamento MEP importado herda os dados e as conexões do arquivo RFA original, para que você possa conectá-los aos elementos MEP no seu modelo.
    • Segmentação de Geometria Curva: Use o controle deslizante para definir o nível de detalhe geométrico (segmentação de polígono) em um dos três níveis. Quanto mais polígonos, maior será o objeto resultante. Recomenda-se manter essas definições no meio. Se o objeto for muito grande, use menos polígonos. Se o resultado for muito segmentado e áspero, use Mais Polígonos. Para verificar a contagem de polígonos, baixe e instale a extensão (add-on) Polycount, que faz parte do pacote Goodies disponível em http://www.graphisoft.com/downloads/goodies/index.html
  4. Clique em Importar.
    • O objeto de família importado é convertido em um Objeto GDL, Porta ou Janela no projeto do qual você emitiu o comando Importar.
    • O Objeto GDL gerado, Porta ou Janela é colocado na Biblioteca Interna do projeto. Use a ferramenta correspondente para colocá-lo no projeto.

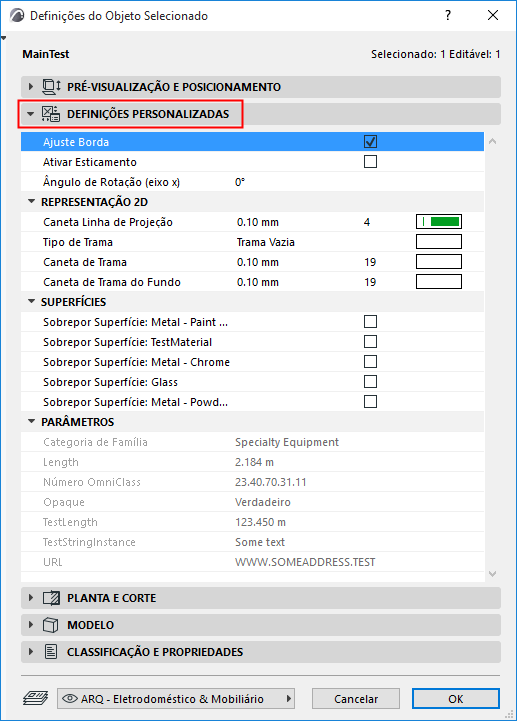

Objeto Importado: Parâmetros Personalizados

Com a opção “Importar como Objeto” são criados os seguintes parâmetros:


  • Ajuste da Borda, ligado ou desligado.
  • Ativar Alongamento: Quando ativado, as Dimensões 1, 2 e Altura são ativadas no painel Pré-visualização e Posicionamento e podem ser editadas graficamente no modelo. O Alongamento distorce a geometria.
  • Ângulo de Rotação (eixo x): Rotacione o objeto em 0/90/180/270 graus ou um ângulo personalizado em torno do eixo x.
  • Representação 2D: Caneta de Linha de Projeção, Tipo de Trama e Canetas de Trama em Plantas.
  • Superfícies: Permite a substituição de Superfícies individuais internas.
  • Visibilidade de Itens por Categoria: Controle a visibilidade dos itens do objeto, conforme definido por suas categorias RFA
  • Parâmetros: Dados conforme definidos no arquivo RFA. Esses dados são protegidos e servem apenas para leitura e não têm efeito na geometria do objeto.

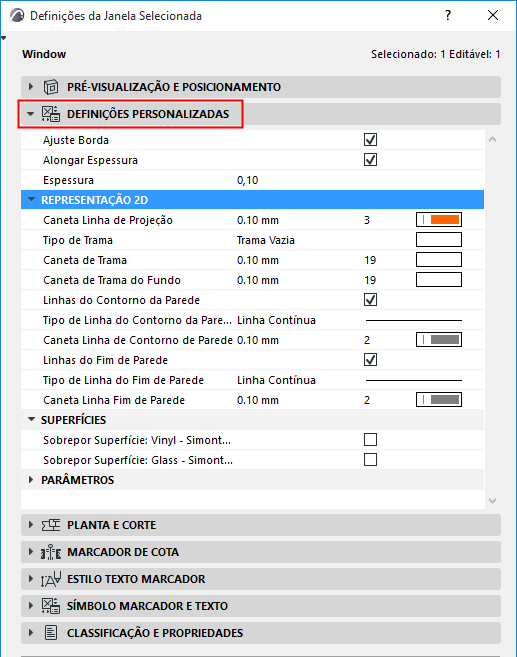

Porta ou Janela Importada: Parâmetros personalizados


  • Ajuste da Borda, ligado ou desligado.
  • Alterar a Espessura: Quando ativado, permite que você modifique a Espessura da Porta/Janela (aumentará a geometria).
  • Representação 2D: Caneta de Linha de Projeção, Tipo de Trama e Canetas da Trama na Planta; Linhas de Contorno da Parede: podem ser ligadas ou desligadas e definir o tipo de linha e caneta; Linhas de Fim de Parede podem ser ligadas ou desligadas e definir o tipo de linha e caneta.
  • Superfícies: Permite a substituição de Superfícies individuais internas.
  • Visibilidade dos Itens por Categoria: Controla a visibilidade dos itens da Porta/Janela com base em sua categoria do Revit. Esta opção só aparece se houver várias categorias definidas no RFA.
  • Parâmetros: Dados conforme definidos no arquivo RFA. Esses dados são protegidos e servem apenas para leitura e não têm efeito na geometria do objeto.
    Nota: O ‘Objeto Hospedeiro’ será filtrado automaticamente durante a importação.
