Trabalhando com arquivos FBX

Você pode abrir e salvar modelos usando o formato de arquivo FBX.

Use o FBX para transferir seus modelos 3D de e para outros aplicativos de modelagem 3D, geralmente para renderização.

Você também pode abrir objetos no formato FBX (por exemplo, de repositórios de objetos) diretamente no Archicad .

Abrir

Abra ou agrupe um arquivo FBX (.fbx) com um destes comandos:

  • Arquivo > Abrir (abre um novo modelo)
  • Arquivo > Interoperabilidade > Agrupar (adiciona o modelo a um projeto em execução)
  • Arquivo > Bibliotecas e Objetos > Importar FBX como objeto GDL (importa o modelo sem colocá-lo no projeto)
  • Arrastar e soltar

Na importação, o modelo FBX é salvo como um objeto GDL na Biblioteca Interna.

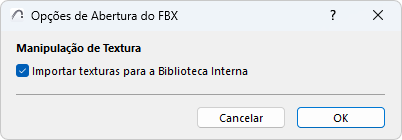

A caixa de diálogo Opções de Abertura do FBX é aberta, onde você pode decidir como lidar com texturas: marque a caixa se quiser importar texturas e salvá-las na Biblioteca Interna do projeto.



Salvar

Salvar o modelo no FBX resulta em um único arquivo FBX que contém informações de geometria, superfície e textura.

  1. Ative a Janela 3D.
  2. Use Arquivo > Salvar como.
  3. Escolha o formato de arquivo FBX e clique em Salvar.

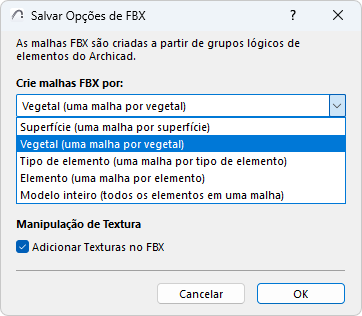

A caixa de diálogo Salvar Opções de FBX é aberta:

Criar malhas FBX por:

Quando você exporta o modelo, o arquivo FBX resultante consiste em malhas, que separam o modelo em partes menores. Essas malhas FBX são construídas a partir de grupos lógicos de elementos.

Escolha uma lógica de agrupamento:


  • Superfície (uma malha por superfície): Cria uma malha para elementos com a mesma superfície.
  • Vegetal (uma malha por vegetal): Criar uma malha para elementos no mesmo vegetal.
  • Tipo de elemento (uma malha por tipo de elemento): Criar uma malha para elementos do mesmo tipo (uma malha para todas as Paredes, uma malha para todas as Vigas, etc.)
  • Elemento (uma malha por elemento): Crie uma malha separada para cada elemento. Cada elemento hierárquico (como Parede Cortina) é exportado como uma única malha.
  • Modelo inteiro (todos os elementos em uma malha): Crie uma única malha FBX de todos os elementos.

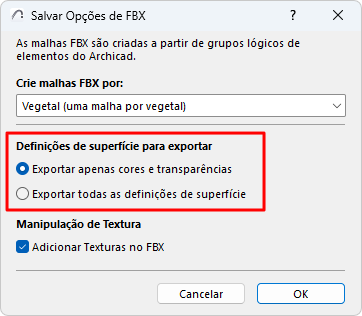

Definições de superfície para exportar

As superfícies do seu projeto incluem uma variedade de parâmetros relacionados à luz. Escolha quais parâmetros de superfície exportar.


  • Exportar apenas cores e transparência: Para cada superfície, exporte apenas os valores de cores e transparências - ignore os valores de intensidade. Esse modo maximiza a compatibilidade com outros aplicativos.
  • Exportar todas as definições de superfície: Todos os parâmetros são preservados - isso pode ser útil se você planeja reimportar o modelo para o Archicad .

Manipulação de textura

Incorporar texturas no FBX: marque para exportar texturas e incorporá-las ao arquivo FBX resultante.
