Os elementos criados a partir de elementos do modelo IFC importados apresentam os seus dados IFC padrão e personalizados, em suas caixas de diálogo Definições.

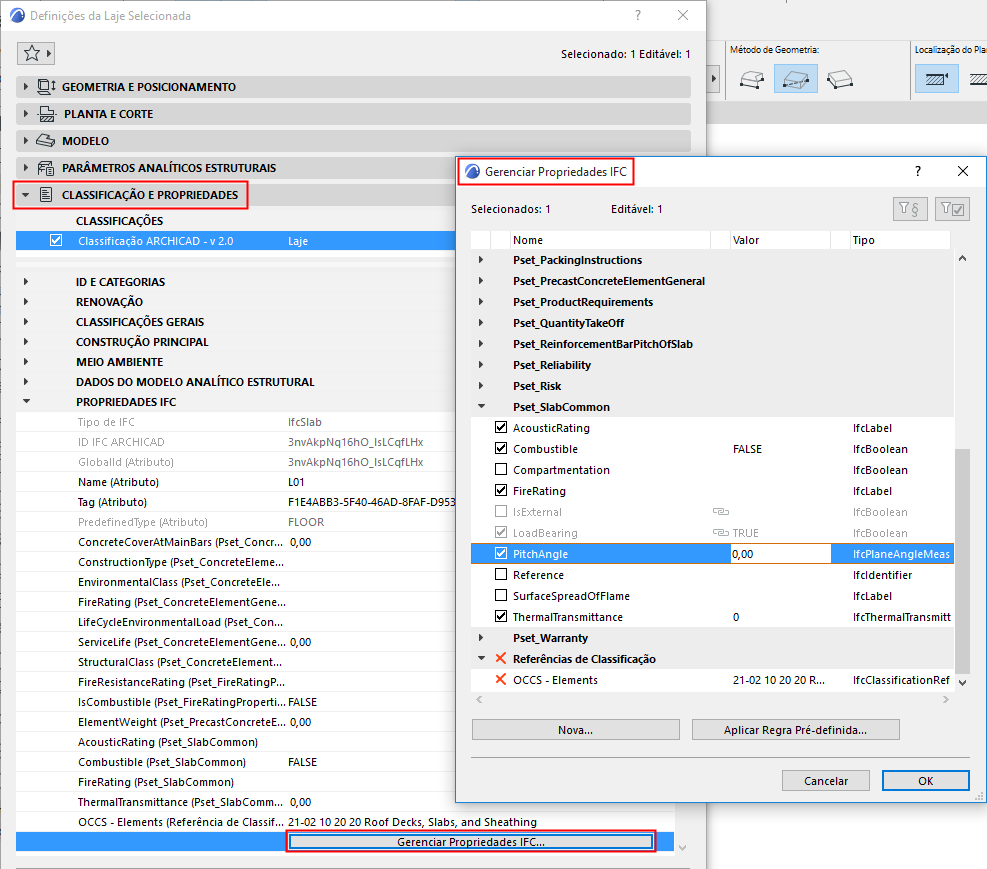

Novos dados IFC podem ser adicionados aos elementos manualmente ou automaticamente, com base em regras predefinidas na caixa de diálogo Gerenciar Propriedades do IFC, que é aberto a partir de Definições do Elemento (painel de Classificação e Propriedades). A interface do Gerenciar Propriedades IFC e todas as suas funções são as mesmas que no lado direito da caixa de diálogo Gestor de Projeto IFC.
Os novos dados aparecem no painel Classificação e Propriedades da caixa de diálogo Definições de elemento, em Propriedades do IFC. Aqui, você pode atribuir valores para os campos de dados disponíveis, que ainda estão vazios.
Trabalhando com Dados IFC: Definições de Elementos vs. Gestor de Projeto IFC
Diálogo Definições do Elemento
Gestor de Projeto IFC
nível de gestão
Somente nível de elemento
nível do projeto
Proprietário dos dados IFC data
Elementos de Edifício
Zone (IfcSpace)
Elementos de Edifício
elementos espaciais:
IfcProject
IfcSite
IfcBuilding
Story (IfcBuildingStorey)
Zone (IfcSpace)
Atribuições IFC
Tipo de Produtos IFC
IFC Containers
Funções
coleta e lista de dados IFC
permite criar, editar e apagar dados IFC
permite que você utilize regras predefinidas
propriedades de mapeamento de filtros
apenas filtros de dados IFC têm valor
coleta e lista de dados IFC
permite criar, editar e apagar dados IFC
permite que você utilize regras predefinidas
propriedades de mapeamento de filtros
apenas filtros de dados IFC têm valor
navega entre o modelo Archicad e o modelo IFC derivado
Exibe zona de confinamento (IfcSpace)
permite atribuir elementos diretamente ao IfcSite ou IfcBuilding
