Definir Critérios do Elemento Usando Dados IFC
Os critérios do Elemento podem incluir dados IFC nas seguintes funções:
- Pesquisar & Selecionar
- Reservar Elementos por Critério (Teamwork)
- Esquemas de Mapa Interativo - lista de dados IFC atribuídos aos elementos atuais do projeto
Nestas caixas de diálogo:

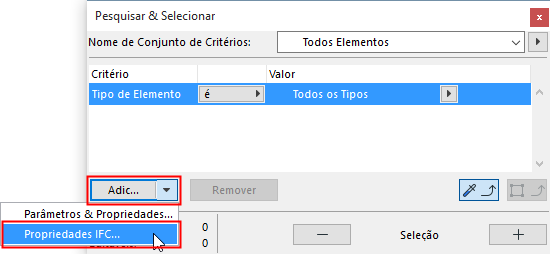

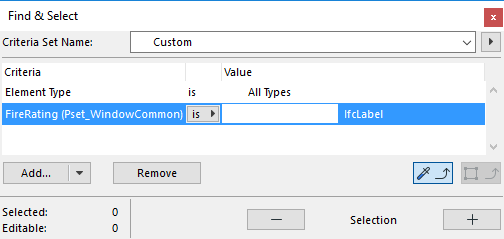

- Ao definir os critérios do elemento, selecione “Propriedades do IFC” a partir da lista suspensa “Adicionar”.
- A caixa de diálogo Selecionar Propriedades IFC aparecerá.

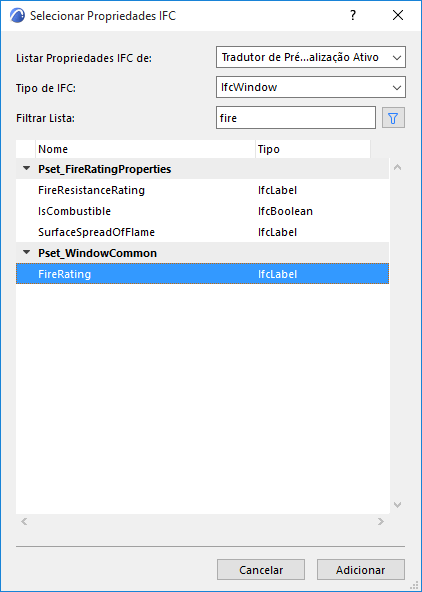

Selecionar Propriedades IFC
Todos os dados IFC adicionados aos elementos do projeto são listados aqui.
Você pode restringir os dados exibidos:
- Incluir propriedades do IFC a partir do Tradutor de Visualização Ativo (em oposição àquelas usadas atualmente no Projeto). Por exemplo, você pode querer definir um conjunto de critérios em Pesquisa & selecionar que inclua propriedades (por exemplo Classe de incêndio) que podem ainda não existir em seu projeto;
- Pesquisar apenas os dados IFC de um Tipo IFC escolhido; e/ou
- Procurar os dados IFC, introduzindo qualquer texto de string no campo de lista "Filtrar".
- Selecionar o item de dados IFC para usar como critério do elemento. Clique em Adicionar.
- Encontra-se disponível a multiseleção
- Se você selecionar um Conjunto de Propriedades na lista, então todas as Propriedades que este possuir são adicionadas aos critérios.
- Se você selecionar uma pasta de Atributos ou uma pasta Referências de Classificação, então todos os itens contidos na respectiva pasta são adicionados aos critérios.
- Defina operadores e valores para os critérios de acordo com o seu tipo (rótulo, inteiro, boleano etc.).Nota: Em Pesquisar & Selecionar: Obtenha valores para os critérios de dados IFC a partir do modelo, aplicando as ferramentas "Apanhar Definições" e "Copiar Definições" para o elemento proprietário do mesmo tipo de dados IFC.
Usando Propriedades do IFC em Esquemas MEI
- Se você selecionar um Conjunto de Propriedades a partir da lista, todas as Propriedades nele contidas são adicionadas como campos.
- Se você escolher “Atribuição IFC ” como o parâmetro para Mapa de Campo, então a tabela irá listar (em forma não editável) todas as atribuições IFC (seus nomeados ramos) ao qual o elemento pertence. Se um elemento tem múltiplas Atribuições, todas estas serão listadas, separadas por “;”.
- Se você listar um dado de elemento “Tipo de Produto IFC”, então a tabela do Mapa irá gerar duas colunas: O “Tipo de Produto IFC - Tipo” (por exemplo, ‘IfcWallType’ e “Tipo de Produto IFC - Nome”) (o Nome do Atributo do Tipo de Produto IFC).
Use Tipo de Dados IFC como Critério de Elemento
A partir dos critérios ou interface de seleção de campo (p.ex. a caixa de diálogo Pesquisar e Selecionar):
- Clique no botão Adicionar.

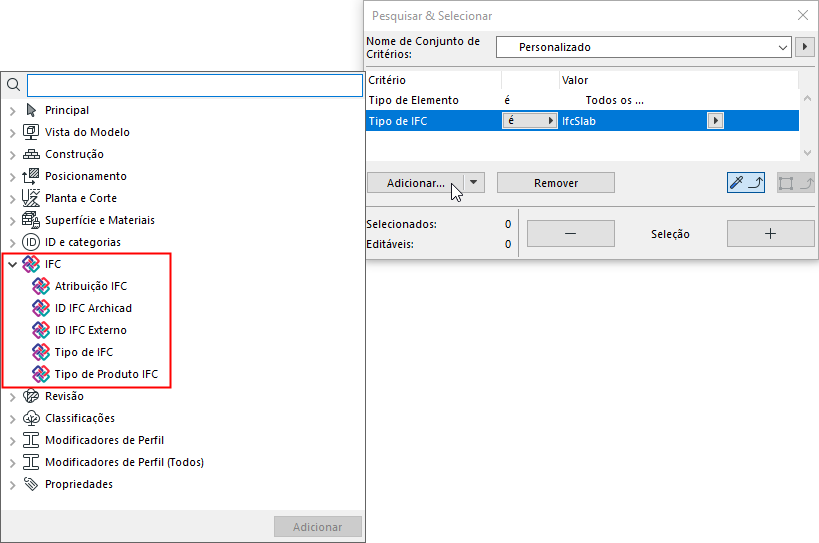

- A partir da lista de Propriedades que aparece, escolha um Tipo de Dados IFC:

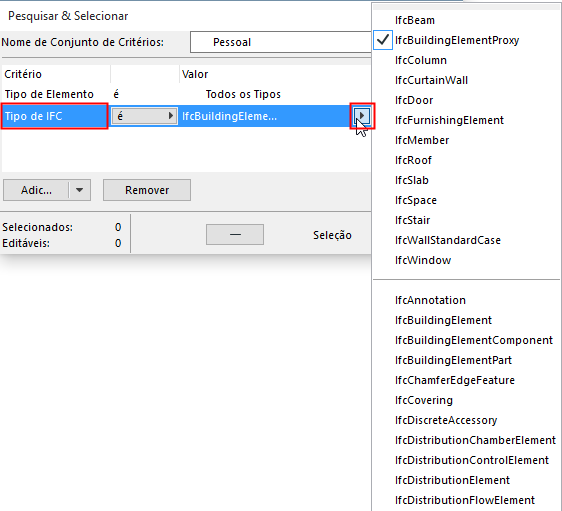

- Para Tipo de IFC: A lista encontra-se dividida entre todos os tipos disponíveis no projeto (acima da linha) e todos os tipos que podem ser visualizados e modelados no Archicad (abaixo da linha).
A lista do Tipo IFC inclui todos os, ditos, tipos de elementos "parentes" (estes correspondem a entidades de recolha acima dos outros elementos na hierarquia de entidades IFC) - por exemplo, IfcBuildingElement.

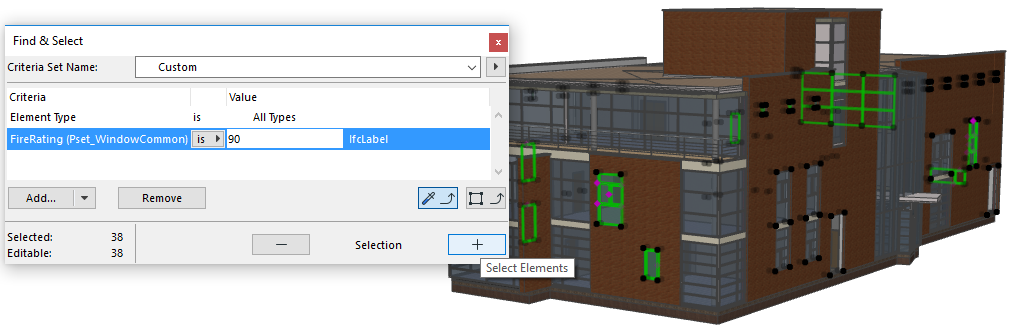

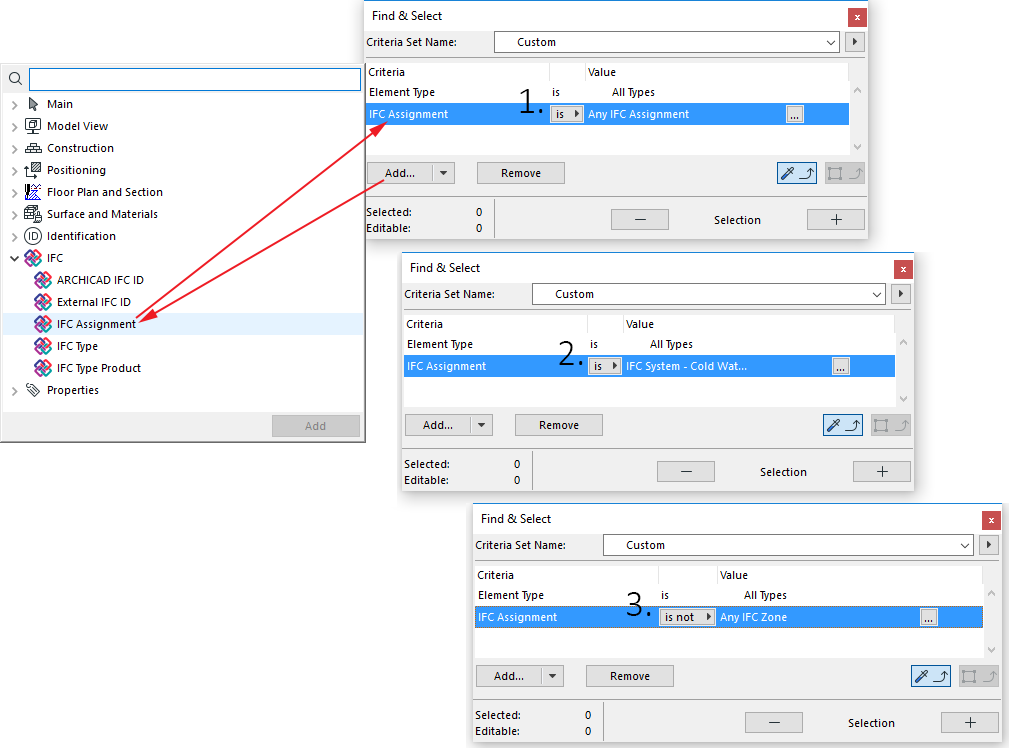

Veja a seguir exemplos de possibilidades de Pesquisar e Selecionar usando dados IFC como critérios:
