Conversão de Geometria para Importação IFC

Arquivo > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para Importação e abra a opção predefinição de Conversão de Geometria.

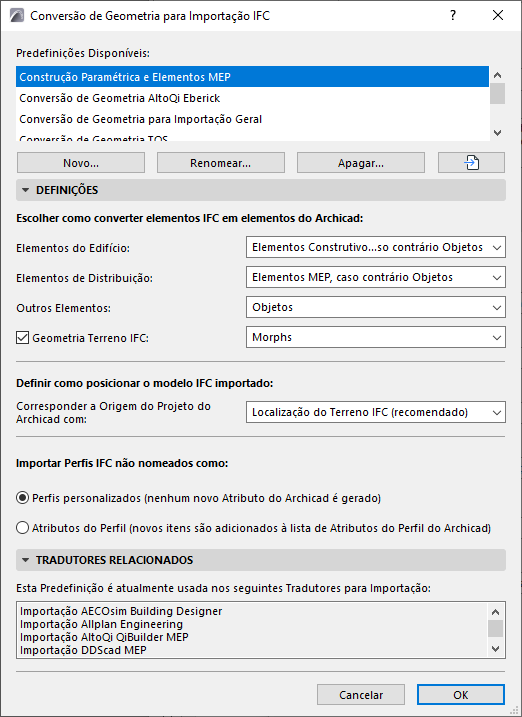

Use esta caixa de diálogo para definir como converter a geometria dos elementos IFC importados.



Elementos do Edifício

Converter para:

  • Elementos Construtivos, caso contrário Objetos
  • Elementos Construtivos, caso contrário Morphs

    Com qualquer uma dessas opções, os elementos IFC cujo supertipo são IfcBuilding (IfcWall, IfcColumn, IfcBeam, etc.) são importados como elementos editáveis (“Elementos Construtivos”: Parede, Pilar, Viga, etc.)

    A vantagem de converter os elementos importados em elementos de construção é que estes permaneçam paramétricos, e as funções do programa (tais como interseções automáticas) serão aplicadas a ele.

    Mesmo que você escolha a opção “Elemento Construtivo”, alguns elementos não podem ser importados dessa forma: como elementos não extrudados (geometria BREP) ou elementos sem contrapartida no Archicad .

    Para esses elementos, você pode optar por convertê-los como um Morph editável ou um objeto (“caso contrário, objetos/outros Morphs”).

  • Morphs
  • Objetos
  • A conversão de elementos para os Morphs ou objetos garante uma importação de geometria perfeita.
  • Os Morphs resultantes serão editáveis.
  • Os Objetos resultantes serão Itens da Biblioteca, cujos subtipos irão corresponder ao tipo de entidade IFC: por exemplo, um IfcColumn convertido num Objeto terá o subtipo “Pilar”.

Elementos de Distribuição

Esta opção se aplica a elementos importados cujo domínio é MEP (IfcDistributionElement).

Esses elementos podem ser convertidos em um dos três resultados:

  • Morphs
  • Objetos
  • A conversão de elementos para os Morphs ou objetos garante uma importação de geometria perfeita.
  • Os Morphs resultantes serão editáveis.
  • Os Objetos resultantes serão Itens da Biblioteca, cujos subtipos irão corresponder ao tipo de entidade IFC: por exemplo, um IfcColumn convertido num Objeto terá o subtipo “Pilar”.
  • Elementos MEP: essa opção gera elementos paramétricos MEP a partir dos elementos MEP do projeto. Mesmo se você escolher esta opção, o modelo MEP IFC pode não conter dados suficientes para gerar os parâmetros, neste caso Equipamentos de elementos MEP não paramétricos serão gerados, ou - no caso de dados limitados – os Objetos serão gerados.

Outros Elementos

Esta opção define como converter elementos que não são elementos de construção nem elementos de distribuição (como elementos de mobiliário e de transporte).

  • Morphs
  • Objetos
  • A conversão de elementos para os Morphs ou objetos garante uma importação de geometria perfeita.
  • Os Morphs resultantes serão editáveis.
  • Os Objetos resultantes serão Itens da Biblioteca, cujos subtipos irão corresponder ao tipo de entidade IFC: por exemplo, um IfcColumn convertido num Objeto terá o subtipo “Pilar”.

Geometria Terreno IFC

Marque esta caixa se desejar incluir a geometria do IfcSite importado.

Defina se o elemento convertido deve ser um Morph editável ou um objeto. (A geometria do IfcSite não pode ser convertida em uma malha)

Definir como posicionar o modelo IFC importado

Faça corresponder à Origem do Projeto do Archicad com:

  • Localização do Terreno IFC (recomendado)
  • IFC da Origem Global

Importar perfis IFC não identificados

Escolha como lidar com perfis IFC importados sem nome:

  • Perfis Personalizados (essa opção não cria novos atributos no projeto)
  • Atributos de Perfil (novos atributos de perfil são adicionados ao projeto)

Notas sobre a Conversão de Geometria

  • O número de elementos geométricos recém-criados (ao gerar Morphs) ou de Itens da biblioteca (ao gerar Objetos) é mantido em um mínimo.
  • Os objetos podem ser colocados na biblioteca incorporada do projeto, ou então salvos em uma determinada biblioteca vinculada ( ver Preferências Locais IFC ).
  • Alguns modelos IFC podem conter elementos com geometria especial que não podem ser convertidos para Morphs, mesmo se você escolher a opção de conversão Morph. Neste caso, o Archicad irá gerar objetos, para alcançar a perfeita importação da geometria.
  • Elementos IfcSpace importados serão sempre gerados como Zonas, que sempre manterão a geometria original dos elementos importados.
