Mapeamento de Propriedade Predefinido (Exportar para o IFC)

A predefinição Mapeamento de Propriedades do Tradutor IFC para Exportação define a atribuição de Propriedades e Atributos IFC ao exportar um modelo Archicad para o IFC.

Consulte Mapeamento de Propriedade para Exportação IFC.

Alguns dados de Atributo e Propriedade vêm com uma regra de mapeamento predefinida, que não precisam se criados no Mapeamento de Propriedades.

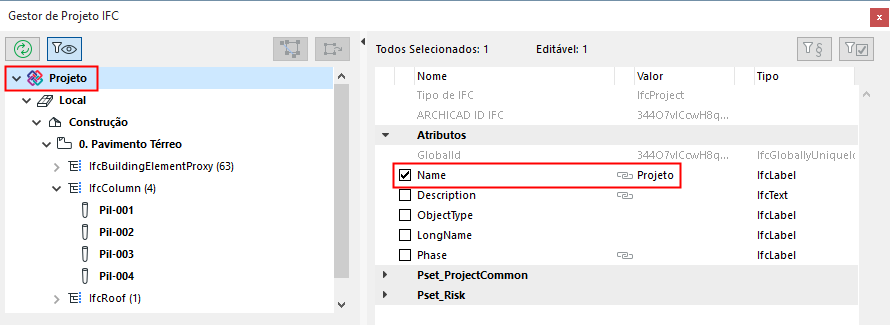

Embora essas regras não apareçam na caixa de diálogo Mapear Propriedades IFC para Exportação, estas podem ser vistas (se tiverem valores) com um ícone de cadeia cinza no Gestor de Projeto IFC e Definições do Elemento.

Essas regras estão listadas na tabela a seguir.

Comando Archicad	Parâmetro Archicad	Tipos de Entidade IFC	Dados IFC	Gestor de Projeto IFC	Alteração para IFC4x3
Informação do Projeto	Nome Projeto	`IfcProject`	`Attribute>Name`	Visível/ Editável	-
Informação do Projeto	Descrição do Projeto	`IfcProject`	`Attribute>Description`	Visível/ Editável	-
Informação do Projeto	ID do Projeto	`IfcProject`	`Attribute>GlobalId (consulte` Como Controlar o ID Global (Atributo IFC) com base nas Informações do Projeto do Archicad `)`	-	-
Informação do Projeto	Fase do Projeto	`IfcProject`	`Attribute>Phase`	Visível/ Editável	-
Definições de Localização	Norte do Projeto	`IfcProject`	`Attribute>` `RepresentationContext>` `TrueNorth`	-	-
Definições de Localização	Latitude	`IfcSite`	`Attribute>RefLatitude`	visível	-
Definições de Localização	Longitude	`IfcSite`	`Attribute>RefLongitude`	visível	-
Definições de Localização	Altitude	`IfcSite`	`Attribute>RefAltitude`	visível	-
Informação do Projeto	Nome do Terreno	`IfcSite`	`Attribute>Name`	Visível/ Editável	-
Informação do Projeto	ID do Terreno	`IfcSite`	`Attribute>Global Id (consulte` Como Controlar o ID Global (Atributo IFC) com Base nas Informações do Projeto do Archicad `)`	-	-
Informação do Projeto	Descrição do Terreno	`IfcSite`	`Attribute>Description`	Visível/ Editável	-
Informação do Projeto	Endereço Completo do Terreno >Endereço do Terreno1	`IfcSite`	`Attribute>` `SiteAddress>` `AddressLines`	-	`Pset_Address.` `AddressLines`
Informação do Projeto	Endereço Completo do Terreno >Endereço do Terreno2	-	-	-	`Pset_Address.` `AddressLines`
Informação do Projeto	Endereço Completo do Terreno >Endereço do Terreno3	-	-	-	`Pset_Address.` `AddressLines`
Informação do Projeto	Endereço Completo do Terreno >Caixa Postal do Lugar	`IfcSite`	`Attribute>` `SiteAddress>` PostalBox	-	`Pset_Address.` `PostalBox`
Informação do Projeto	Endereço Completo do Terreno >Cidade do Terreno	`IfcSite`	`Attribute>` `SiteAddress>` `Town`	-	`Pset_Address.` `Town`
Informação do Projeto	Endereço Completo do Terreno >Concelho do Terreno	`IfcSite`	`Attribute>` SiteAddress> `Região`	-	-
Informação do Projeto	Endereço Completo do Terreno >Código Postal	`IfcSite`	`Attribute>` `SiteAddress>` `PostalCode`	-	`Pset_Address.` `PostalCode`
Informação do Projeto	Endereço Completo do Terreno >País do Terreno	`IfcSite`	`Attribute>` `SiteAddress>` `País`	-	`Pset_Address.` `País`
Informação do Projeto	Perímetro do Terreno	`IfcSite`	`BaseQuantity>` `GrossPerimeter`	-	-
Informação do Projeto	Área do Terreno	`IfcSite`	`BaseQuantity>` `GrossLandArea`	-	-
Informação do Projeto	Nome do Edifício	`IfcBuilding`	`Attribute>Name`	Visível/ Editável	-
Informação do Projeto	Descrição do Edifício	`IfcBuilding`	`Attribute>Description`	Visível/ Editável	-
Informação do Projeto	ID do Edifício	`IfcBuilding & IfcBuildingStorey`	`Attribute>GlobalId (consulte` Como Controlar o ID Global (Atributo IFC) com base nas Informações do Projeto do Archicad `)`	-	-
Informação do Projeto	Nome Completo do Contato>Título do Prefixo do Contato	`IfcPerson`	`Attribute>PrefixTitles`	-	-
Informação do Projeto	Nome Completo do Contato>Nome do Contato	`IfcPerson`	`Attribute>GivenName`	-	-
Informação do Projeto	Nome Completo do Contato>Nome do Meio do Contato	`IfcPerson`	`Attribute>MiddleNames`	-	-
Informação do Projeto	Nome Completo do Contato>Sobrenome do Contato	`IfcPerson`	`Attribute>FamilyName`	-	-
Informação do Projeto	Nome Completo do Contato>Título do Sufixo do Contato	`IfcPerson`	`Attribute>SuffixTitles`	-	-
Informação do Projeto	Nº Registro do Projetista	`IfcPerson`	`Attribute>Id`	-	-
Informação do Projeto	Cargo do Projetista	`IfcPerson`	`Attribute>Roles`	-	-
Informação do Projeto	Departamento do Contato	`IfcPerson`	`Addresses>` `Postal>` `InternalLocation`	-	Descontinuado
Informação do Projeto	Empresa do Projeto	`IfcOrganization`	`Attribute>Name`	-	-
Informação do Projeto	Código da Empresa do Projeto	`IfcOrganization`	`Attribute>Id`	-	-
Informação do Projeto	Endereço Completo do Contato> Endereço1 do Contato	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `AddressLines`	-	Descontinuado
Informação do Projeto	Endereço Completo do Contato> Caixa Postal do Contato	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalBox`	-	Descontinuado
Informação do Projeto	Endereço Completo do Contato> Cidade do Contato	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Town`	-	Descontinuado
Informação do Projeto	Endereço Completo do Contato> Estado do Contato	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Region`	-	Descontinuado
Informação do Projeto	Endereço Completo do Contato> Código Postal do Contato	`IfcPerson & IfcOrganization`	`Atributo>` `Endereços>` `Postal` `Código Postal`	-	Descontinuado
Informação do Projeto	Endereço Completo do Contato> País do Contato	`IfcPerson & IfcOrganization`	`Atributo>` `Endereços>` `Postal` `Country`	-	Descontinuado
Informação do Projeto	E-mail do Contato	`IfcPerson & IfcOrganization`	`Atributo>` `Endereços>` `Telecom` `ElectronicMailAddress`	-	Descontinuado
Informação do Projeto	Telefone do Contato	`IfcPerson & IfcOrganization`	`Atributo>` `Endereços>` `Telecom` `NúmerosdeTelefone`	-	Descontinuado
Informação do Projeto	Fax do Contato	`IfcPerson & IfcOrganization`	`Atributo>` `Endereços>` `Telecom` `FacsimileNumbers`	-	Descontinuado
Informação do Projeto	Site do Contato	`IfcPerson & IfcOrganization`	`Atributo>` `Endereços>` `Telecom` `WWWHomePageURL`	-	Descontinuado
Definições de Pisos	Elevação	`IfcBuildingStorey`	`Attribute>Elevation`	Visível/ Editável	-
Definições de Zona	Nome	`IfcSpace`	`Attribute>LongName`	Visível/ Editável	-
Definições de Zona	Número (No)	`IfcSpace`	`Attribute>Name`	Visível/ Editável	-
Definições (do elemento)	Classificação e Propriedades>ID	`(Tipo de Elemento IFC)`	`Attribute>Name`	Visível/ Editável	-
Definições (do elemento)	Classificação e Propriedades> Classificação	`(Tipo de Elemento IFC)`	`Attribute>ObjectType`	visível/editável no Tradutor para Exportação, Mapeamento de Tipo)	-
Definições (do elemento)	Classificação e Propriedades> Classificação	`(Tipo de Elemento IFC)`	`Attribute>PredefinedType`	visível/editável no Tradutor para Exportação, Mapeamento de Tipo)	-
Definições (do elemento)	Classificação e Propriedades> Função Estrutural	`(Tipo de Elemento IFC)`	`Pset_...Common>` `LoadBearing`	visível	-
Definições (do elemento)	Classificação e Propriedades> Posição	`(Tipo de Elemento IFC)`	`Pset_...Common>` `IsExternal`	visível	-
Definições (do elemento)	Classificação e Propriedades> Estado de Renovação	`(Tipo de Elemento IFC)`	`AC_Pset_RenovationAndPhasing>` `Estado de Renovação`	visível	-
Definições (do elemento)	Classificação e Propriedades> Classificação	`(Tipo de Produto IFC)`	`Attribute>ElementType`	visível/editável no Tradutor para Exportação, Mapeamento de Tipo)	-
Definições (do elemento)	Classificação e Propriedades> Classificação	`(Tipo de Produto IFC)`	`Attribute>PredefinedType`	visível/editável no Tradutor para Exportação, Mapeamento de Tipo)	-
Mapa (elemento)	Geral >ID Único	`(Tipo de Elemento IFC)`	`Attribute>Tag`	Visível/ Editável	-
Definições de Porta/Janela	Previsualização e Posicionamento >Largura	`IfcWindow / IfcDoor`	`Attribute>OveralWidth`	visível	-
Definições de Porta/Janela	Previsualização e Posicionamento >Altura	`IfcWindow / IfcDoor`	`Attribute>OverallHeight`	visível	-
(regra de nomeação automática de tipo)	Material de Construção/Nome do Perfil, dimensões do elemento. Para multissegmento: Número de segmentos, dimensões máximas do segmento, comprimentos do segmento.	`IfcColumn`	`Pset_ColumnCommon>` `Reference`	Visível/ Editável	-
(regra de nomeação automática de tipo)	Material de Construção/Nome do Perfil, dimensões do elemento. Para multissegmento: Número de segmentos, dimensões máximas do segmento, comprimentos do segmento.	`IfcBeam`	`Pset_BeamCommon>` `Reference`	Visível/ Editável	-
