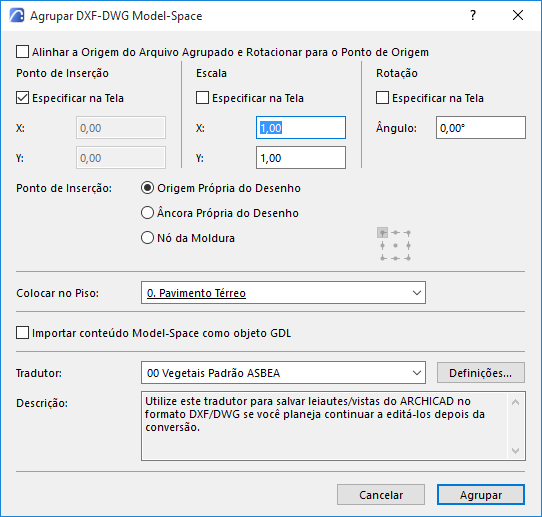

Caixa de Diálogo Agrupar DXF-DWG Model-Space

Para obter uma descrição do processo de agrupamento, consulte Agrupar DXF-DWG.

Utilize estes controles para definir onde e como você quer colocar o arquivo DXF-DWG na Planta do Archicad.


  • Alinhar a Origem do Arquivo Agrupado e Rotacionar para o Ponto de Origem: marque esta opção para inserir o modelo agrupado na posição e com a rotação do Ponto de Origem do Archicad.

Os próximos controles permitem definir a inserção, escala e rotação do desenho colocado.

  • Ponto de inserção: (não disponível se você marcou a opção Alinhar ao Ponto de Origem)
  • Insira as coordenadas X/Y para o canto esquerdo inferior da caixa delimitadora ou para a origem do Desenho. Ou marque Especificar na Tela para definir o ponto de inserção clicando na Planta.
  • Escala:
  • Especifique um fator de escala nas direções X/Y. Os valores negativos espelharão o desenho.
  • Ou marque Especificar na Tela para definir a escala na tela.
  • Rotação: (não disponível se você marcou a opção Alinhar ao Ponto de Origem)
  • Defina o ângulo de Rotação para colocar o desenho em torno de seu ponto de inserção. Ou marque a caixa Especificar na Tela para girar manualmente na tela.

Ponto de Inserção: Define o ponto da caixa delimitadora usada para colocar o desenho.

  • Origem Própria do Desenho: a Origem Global (coordenada 0;0) do desenho agrupado será localizada nas coordenadas especificadas na tela ou nesta caixa de diálogo.
  • Âncora Própria do Desenho: o ponto âncora próprio do desenho agrupado (se existir), será localizado nas coordenadas especificadas.
  • Nó da caixa Delimitadora: Escolha qualquer um dos 9 pontos da caixa Delimitadora. O desenho será colocado usando esse ponto.

Colocar no Piso: utilize esta lista para selecionar o piso no qual colocar o desenho.

Importar conteúdo Model Space como Objeto GDL: assinale esta opção para importar o conteúdo do modelo como um Objeto GDL único.

Tradutor: Escolha um tradutor DXF/DWG para converter o desenho do AutoCAD anexado (o tradutor padrão, “Para importação editável”, geralmente é apropriado). Clique em Definições para acessar e alterar as Definições do tradutor, se necessário.
