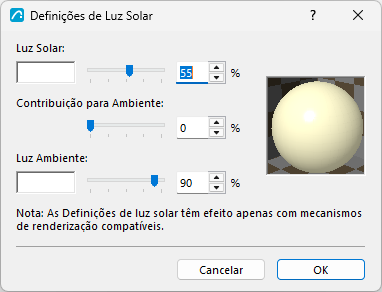

Definições de Luz Solar
As Definições de Luz Solar podem ser acessadas em:
- Menu de contexto de uma vista 3D listada no Navigator
- Definições Ferramenta Câmara: clique no botão Luz Solar...
- Visualização > Opções de Visualização 3D > Definições da Projeção 3D: clique no botão Luz Solar...
As Definições de Luz Solar são relevantes para:
Definir parâmetros de iluminação
Defina os parâmetros para cada componente da luz: Luz Solar (direcional) e Luz Ambiente.
- A Luz Solar corresponde à iluminação direcional aplicada ao projeto, simulando a incidência da luz proveniente do sol.
- Cor da Luz Solar: Clique na caixa de amostra de cor para escolher uma cor de Luz Solar.
-
Intensidade da cor da Luz Solar: Escolha entre 0 e 100%. Este valor de intensidade multiplica o componente de brilho da cor da luz solar.
- Contribuição para ambiente: Escolha uma porcentagem para definir quanto da Luz Solar deve ser representada como luz ambiente, não direcional.
- A Luz Ambiente é uma luz indireta que ilumina as partes do modelo que estão em sombra direta.

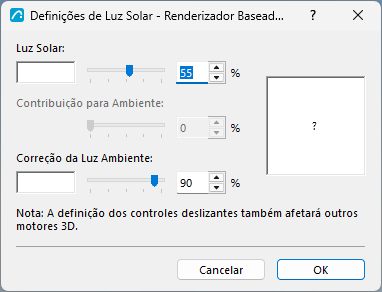

Definições de Luz Solar para Renderização Baseada em Física
O Renderizador Baseado em Física para vistas 3D está disponível como um recurso experimental.
Renderizador de base física na janela 3D - Recurso experimentalAs Definições de Luz Solar estão disponíveis, mas alguns controles funcionam de forma um pouco diferente.
| Controle / comportamento | Renderizador Baseado em Física | Comentários |
|---|---|---|
| Luz Solar | Não disponível |
A cor da Luz Solar é derivada da posição do Sol estabelecida nas Definições da Projeção 3D e na Localização do Projeto. |
| Intensidade da cor da Luz Solar (controle deslizante) |
Atenua a iluminância do Sol como se o céu estivesse "nublado" (0% parece "chuvoso") |
-- |
| Contribuição para ambiente | Não disponível | -- |
| Correção da Luz Ambiente (controle deslizante) |
Corrige a cor das áreas sombreadas, que, de outra forma, teriam um tom azulado devido ao céu físico. |
100% significa que a iluminância difusa é branca (em vez de azul, que fica em 0%). Útil para cenas em ambientes internos. |
| Cor da Luz Ambiente | Não disponível | -- |
| Cenas externas - Exemplos de limite de luz | |||
|---|---|---|---|
|

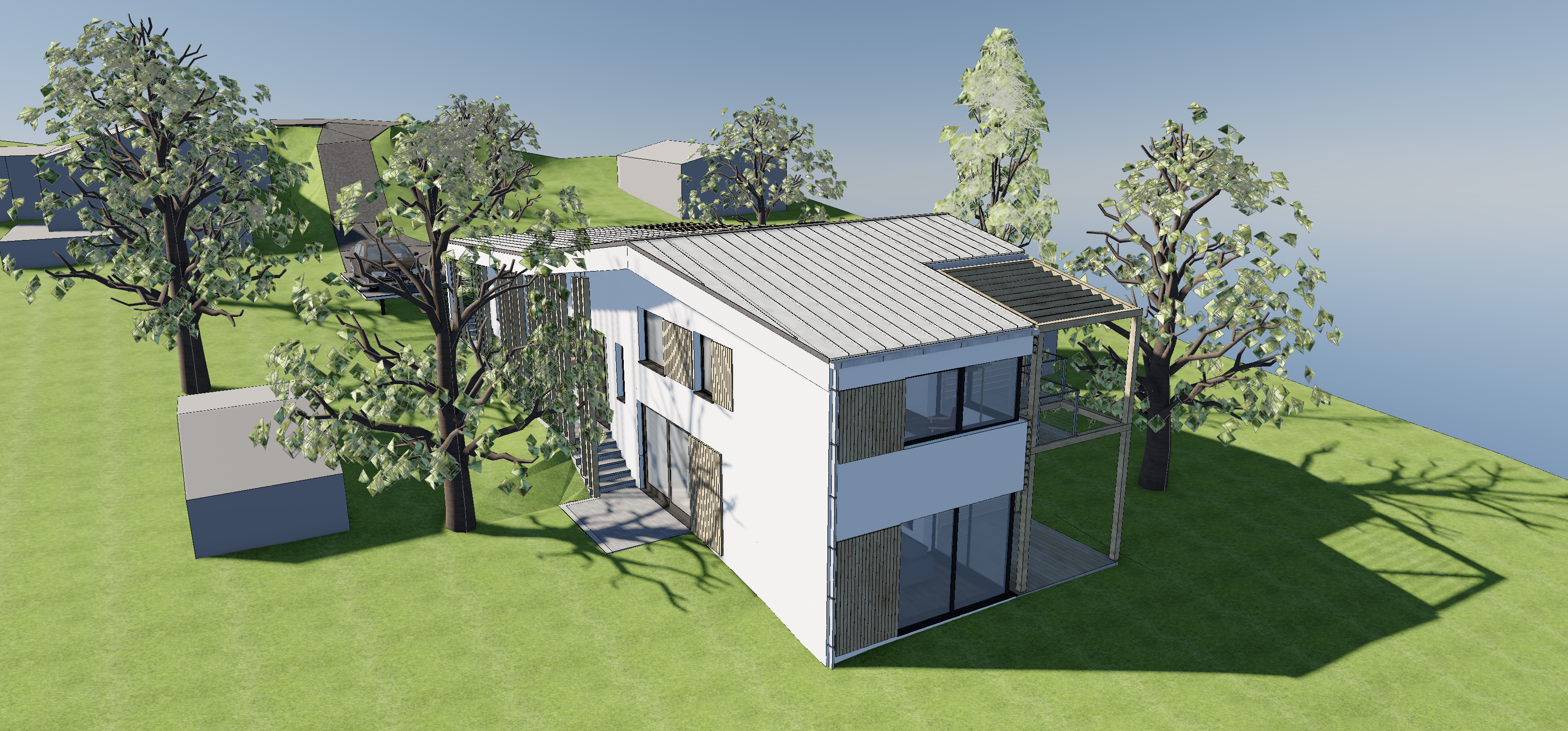

Luz Solar=100% Ambiente=0% Sombras azuis |

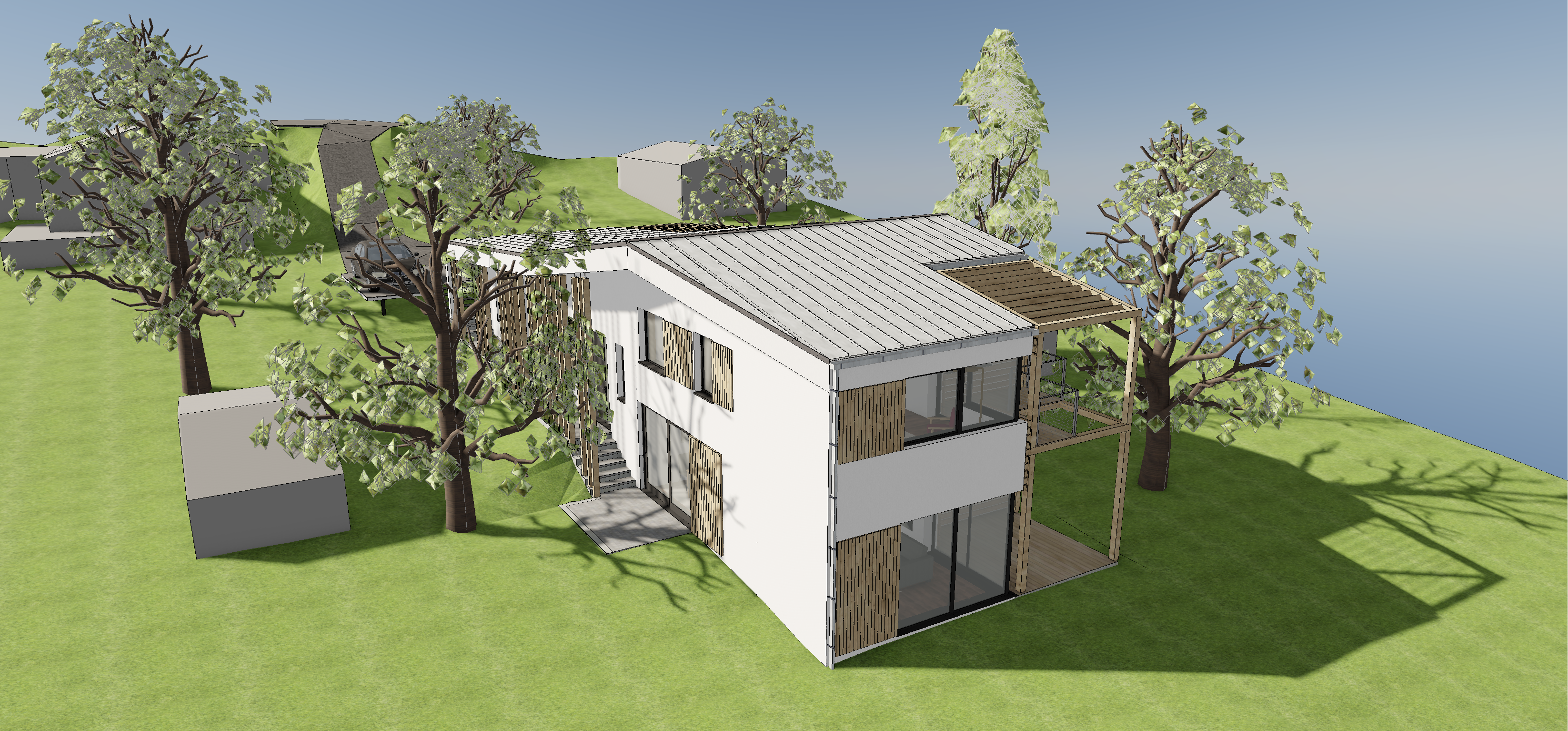

Luz Solar=100% Ambiente=100% "Luz solar mediterrânea" |

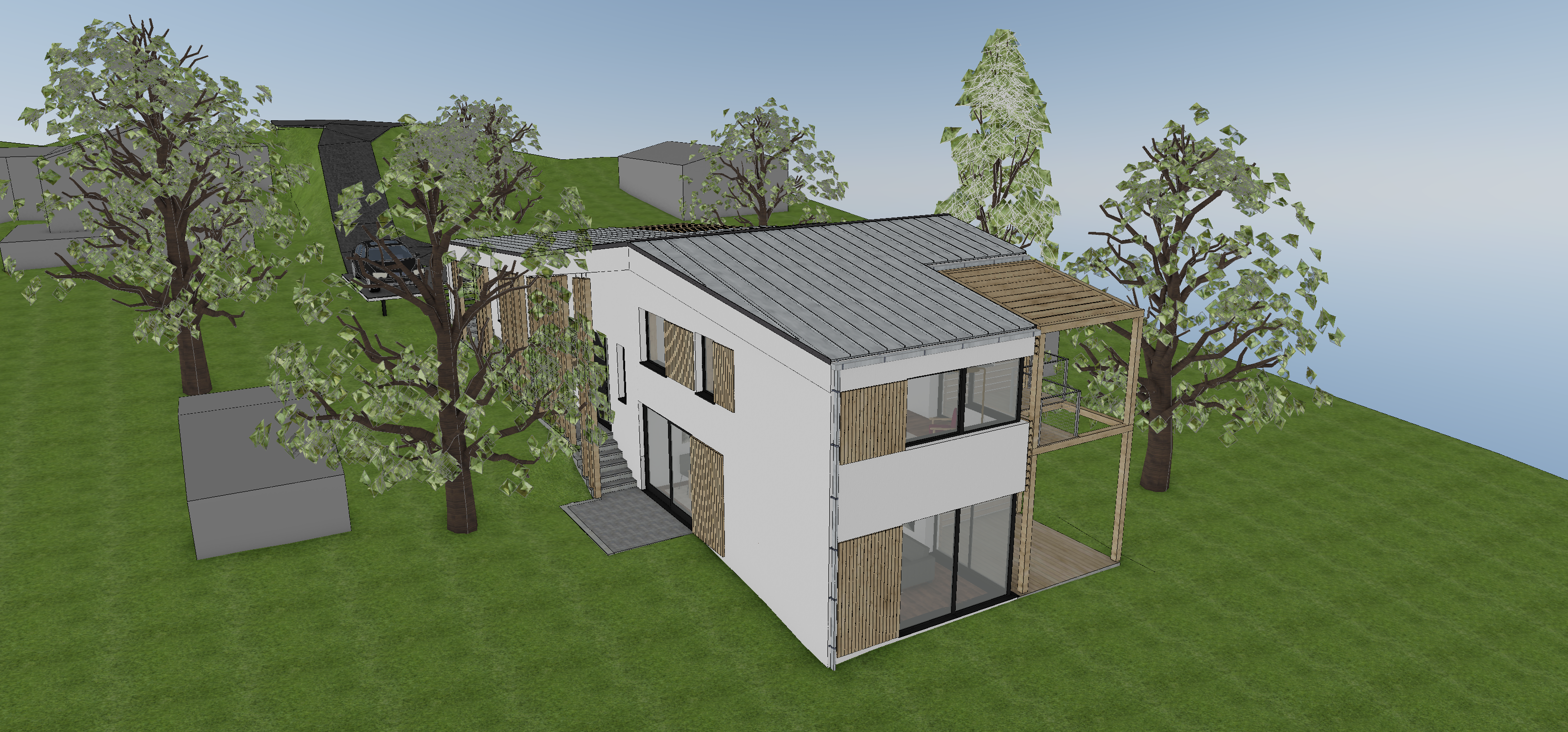

Luz Solar=0% Ambiente=100% Sem sombras, "Dia nublado" |

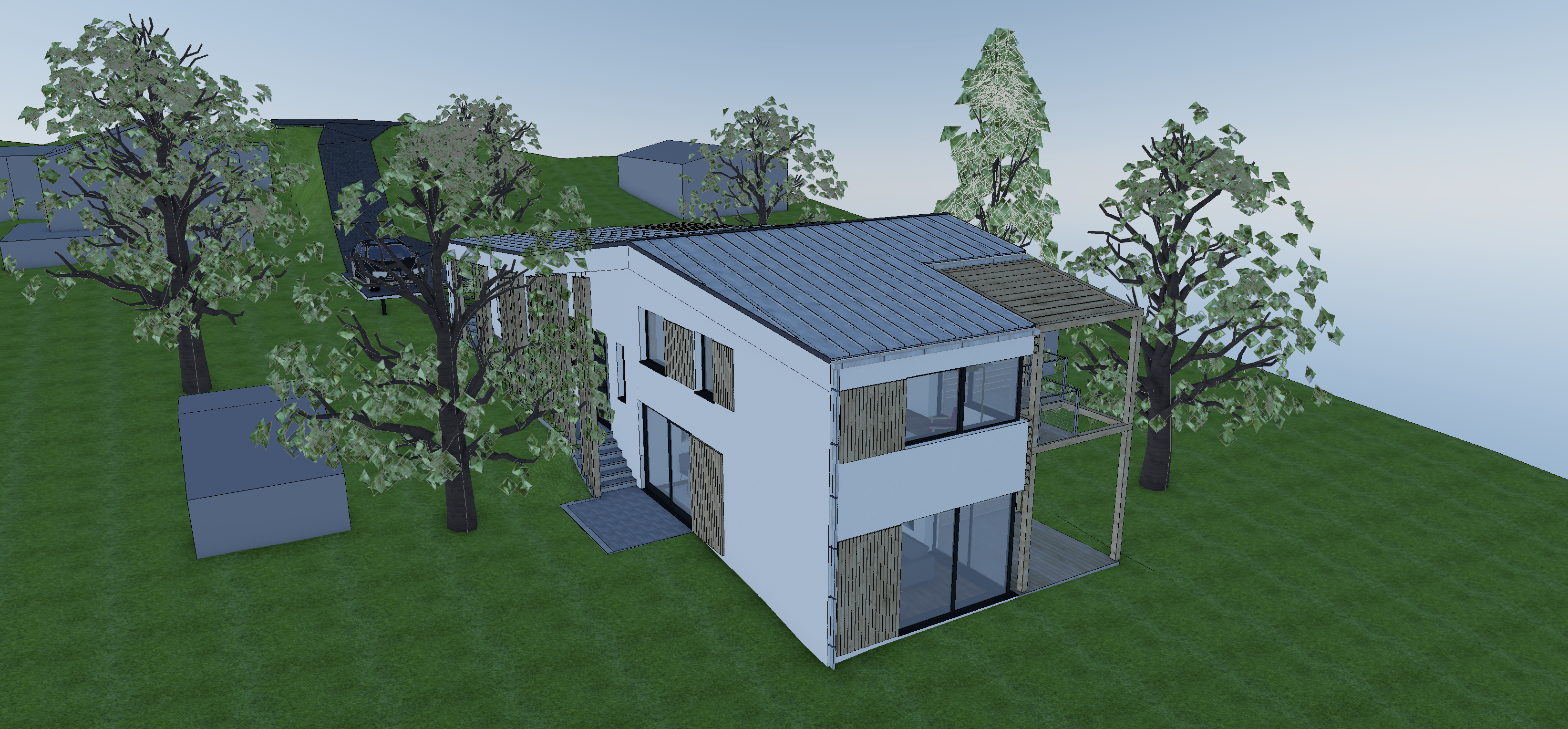

Luz Solar=0% Ambiente=0% Sem sombras, "Dia chuvoso" |
| Cenas internas - Exemplos de limite de luz | Cenas internas - Exemplos de limite de luz | Cenas internas - Exemplos de limite de luz | Cenas internas - Exemplos de limite de luz |

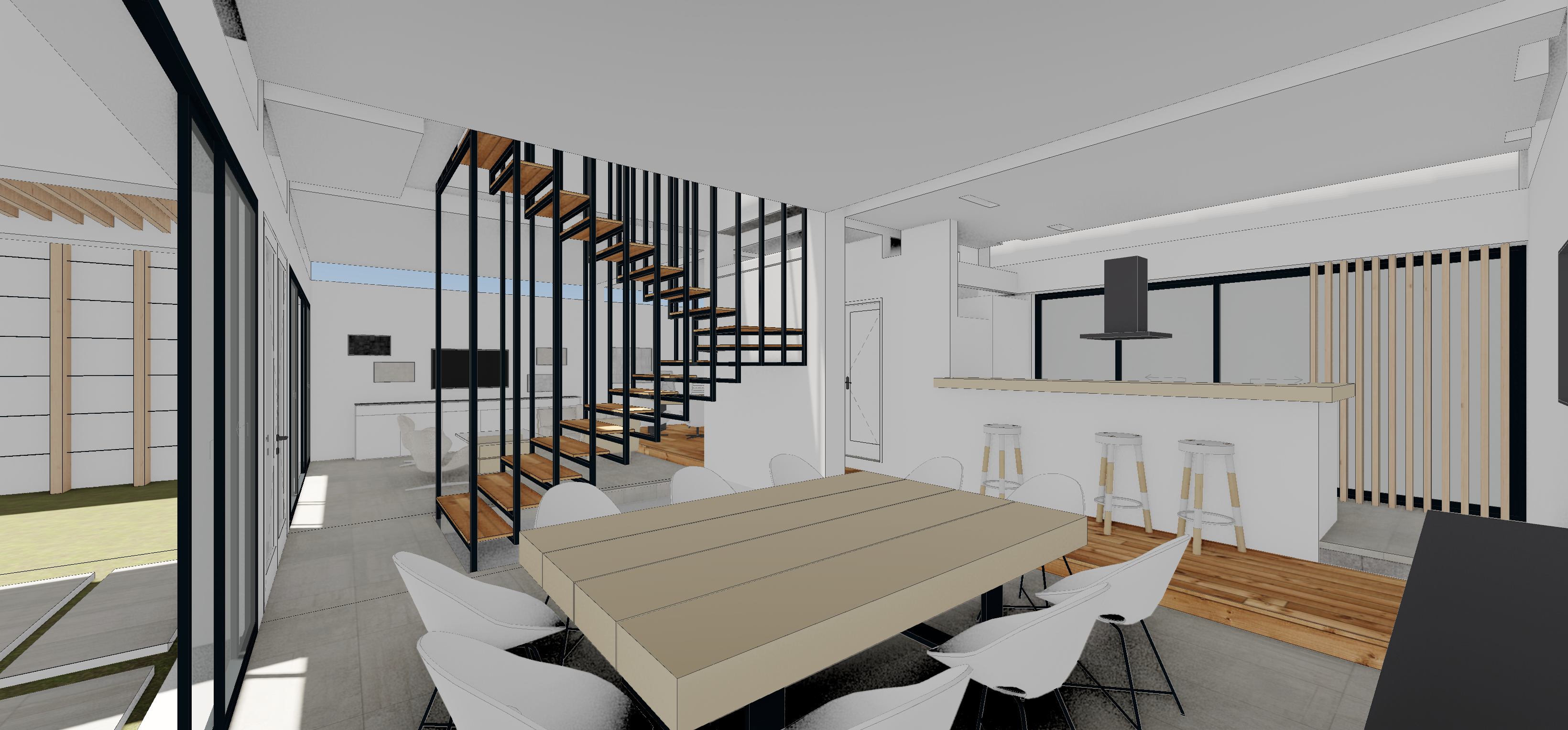

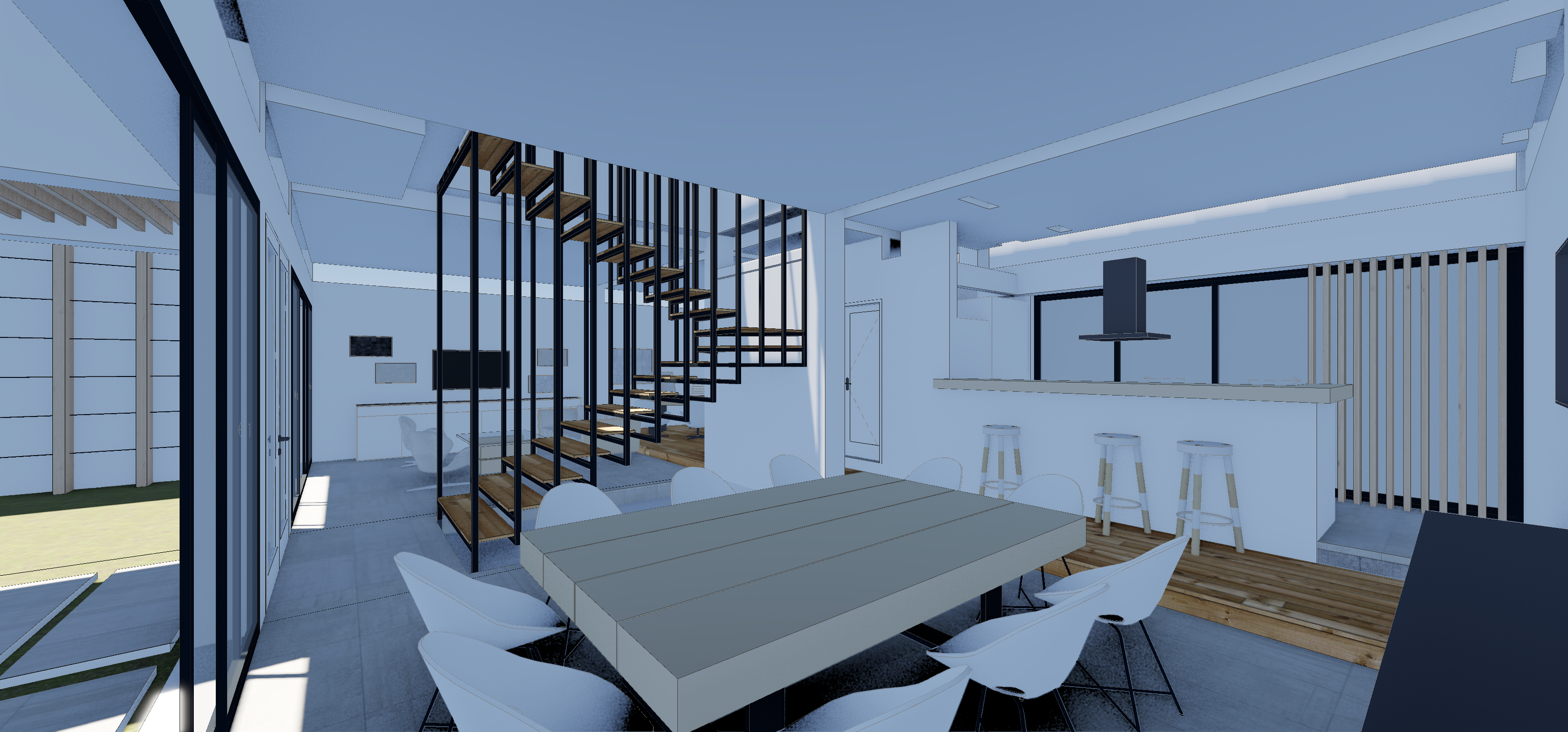

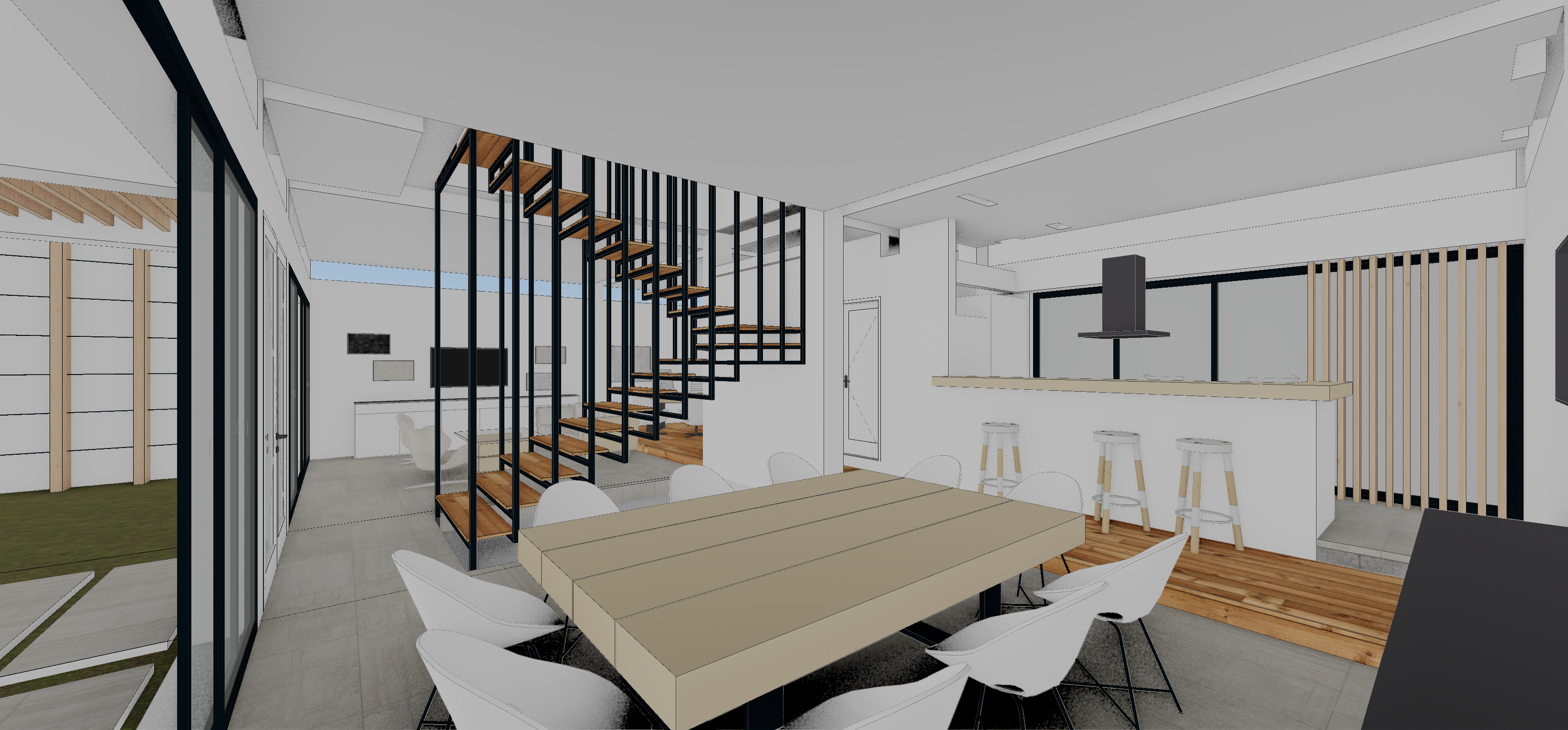

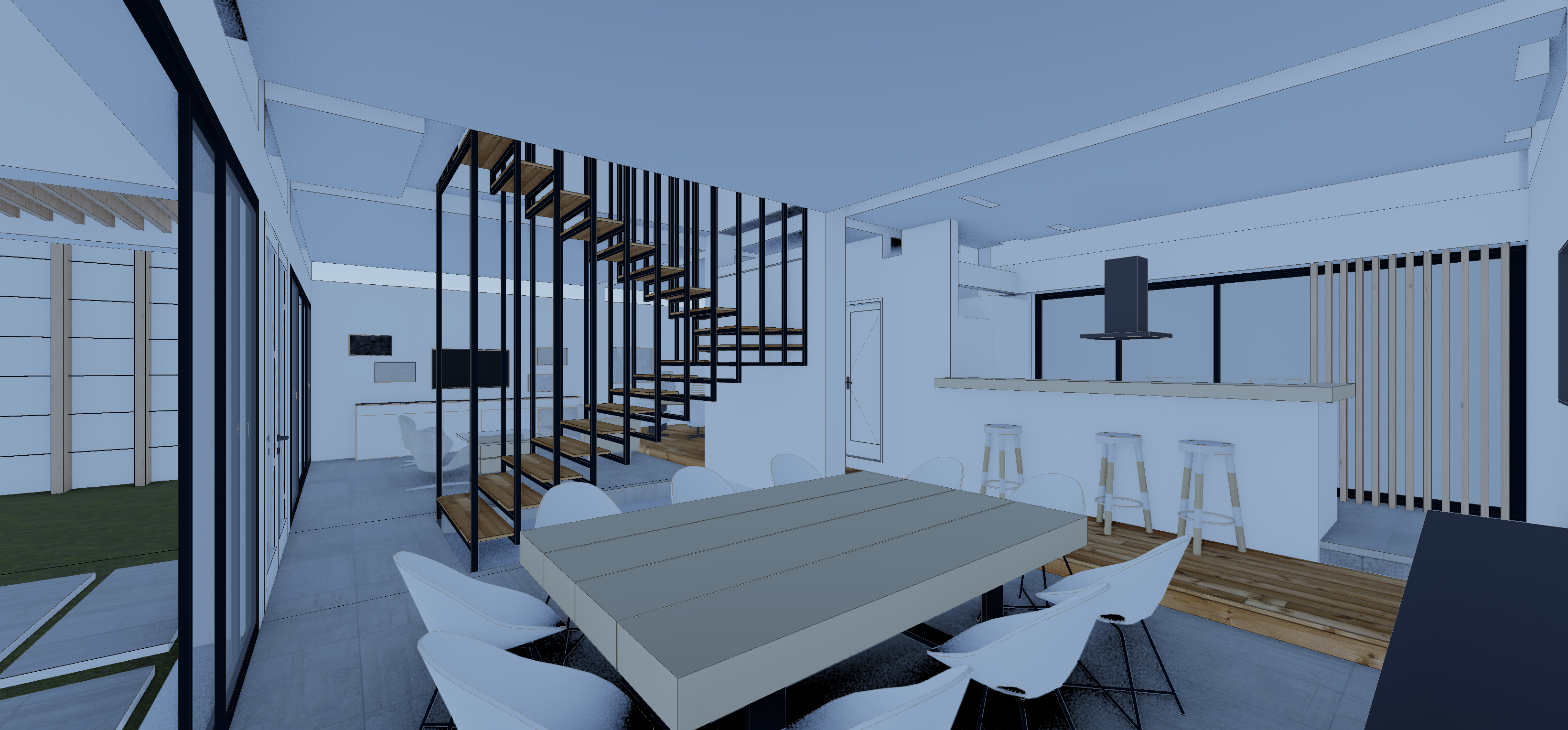

| Sombras azuis | Sombras exibidas corretamente, sem aplicação de tonalização | Sem sombras | Sem sombras, matiz azul |
