Anexar XREF

Esta caixa de diálogo abre caso:

  • utilize Arquivo > Conteúdo Externo > Anexar XREF
  • clique em "Anexar" a partir da caixa de diálogo Gerenciar XREF. (Arquivo > Conteúdo Externo > Gestor Xref.)

Nome XREF

Especifique o nome do arquivo a ser anexado como referência externa.

  • Utilize a opção Procurar para o selecionar a partir de uma caixa de diálogo de seleção de arquivos.
  • Alternativamente, selecione a partir da lista pop-up de arquivos anexados, se quiser colocar outra cópia de um arquivo no Projeto.

Caminho

Mostra o caminho exato do arquivo selecionado.

Referência Tipo

Selecione uma das opções, para verificar como são geridas as XREFs aninhadas.

Nota: o aninhamento ocorre, quando carrega como referência externa um arquivo, que contém referências externas a outros arquivos.

Anexo

Todos os níveis de aninhamento são visualizados no Projeto.

Capa

As XREFs aninhadas do arquivo não serão visíveis no Projeto.

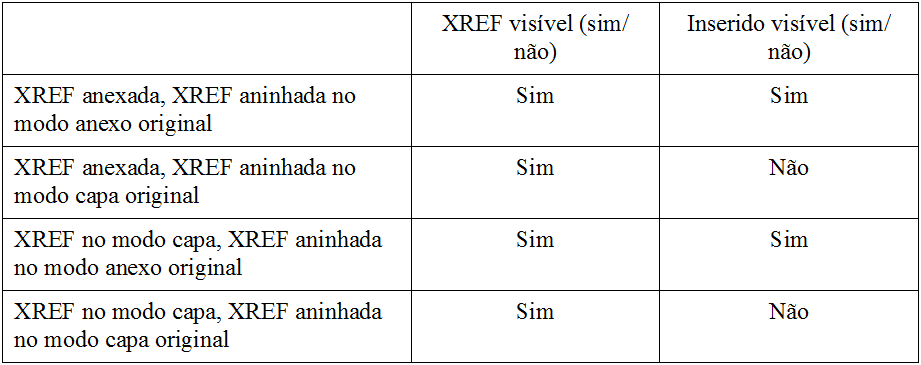

A tabela seguinte mostra o que acontece, quando anexa arquivos DWG que contêm XREFs anexadas.


Nota: Exemplos:
  1. Um arquivo DWG chamado BASE.DWG, que tem um XREF anexado, chamado COMMON.DWG, é anexado ao projeto. Ambos os arquivos serão visíveis na Planta.
  2. Um arquivo DWG chamado BASE.DWG, que tem uma XREF no modo sobreposto chamada COMMON.DWG, é anexado ao projeto. BASE.DWG será visível na Planta, mas COMUM.DWG não será visível.
  3. Um arquivo DWG chamado BASE.DWG, que tem uma XREF anexado, chamado COMMON.DWG é anexado no modo sobreposto ao projeto. Ambos os arquivos serão visíveis na Planta.
  4. Um arquivo DWG chamado BASE.DWG que tem um XREF sobreposto chamado COMMON.DWG é sobreposto ao projeto. BASE.DWG será visível na Planta, mas COMUM.DWG não será visível.

Alinhar Origem do Xref e girar para o Ponto de Origem

Marque esta caixa para

  • Coloque o Xref (usando sua própria origem de desenho) no Ponto de Origem
  • Rotacione para coincidir com a orientação do Ponto de Origem.

Se você marcar esta caixa, os campos Ponto de inserção, Rotação e Ponto de Ancoragem abaixo ficarão cinza.

Consulte Também Ponto de Origem.

Ponto de Inserção

Especifique a localização do xref no projeto:

  • Insira as coordenadas exatas, ou
  • Marque Especificar na Tela para localizar o xref ao colocá-lo.

Escala

Especifique um fator de escala, nas direções X e Y, ou marque a opção Especificar na Tela, para definir a escala na tela.

Nota: se você definir fatores de escala, a caixa de delimitação da XREF será redimensionada em conformidade. Caso contrário, você poderá esticar o retângulo envolvente como se estivesse esticando um objeto. É possível indicar ou especificar valores positivos ou negativos para fatores de escala. Especificando valores negativos, são conseguidos efeitos de espelhamento.

Rotação

É possível definir um ângulo, segundo o qual toda a XREF colocada é rotacionada sobre o seu ponto de inserção, ou ative a opção Especificar na Tela, para definir a rotação manualmente, na tela.

Nota: se você especificar um ângulo de rotação, a XREF é rotacionada e depois desenhada. Se não, você pode rotacionar o retângulo de delimitação, até indicar o valor, com um clique do mouse ou edição de coordenadas.

Ponto de Ancoragem

Escolha uma opção para definir o ponto usado para selecionar/arrastar o Xref.

  • Origem própria do Desenho: A Origem Global (coordenada 0;0) do XREF anexado.
  • Âncora Própria do Desenho: O ponto de ancoragem do desenho XREF anexado (se houver)
  • Nó da Caixa de delimitadora: Calcula o tamanho da caixa de delimitadora do XREF anexado. Você escolhe qualquer um dos 9 pontos da caixa delimitadora.

Colocar no Piso

Utilize esta lista para selecionar o piso no qual colocar a XREF. Antes da colocação real, o programa mudará para esse piso.

Tradutor

Este campo mostra o Tradutor DXF/DWG atualmente selecionado, a ser utilizado na conversão do arquivo AutoCAD. Você pode selecionar qualquer um dos Tradutores disponíveis na lista. O botão Definições abre a caixa de diálogo de configuração, na qual você pode fazer alterações nas Definições do Tradutor, antes de anexar a XREF.

Para mais informações, consulte Configurar Tradução DXF-DWG.

Descrição

Este campo apresenta uma curta descrição do Tradutor selecionado, para que possa decidir se corresponde às suas necessidades.

Anexar

Clique para anexar o Xref.

Nota: Quando você anexa um arquivo de referência externo, um vegetal será criado para ele. Os nomes dos vegetais resultantes terão o seguinte formato:‘XREF_NOME | NOME_VEGETAL’.

Por exemplo, o vegetal PEN_56 de um arquivo DWG, que foi anexado ao Projeto com a XREF denominada 3D_STUFF, passa a ser o Vegetal 3D_STUFF|PEN_56.
