Conversão de Fonte-Estilo (Definir Tradução DXF/DWG)

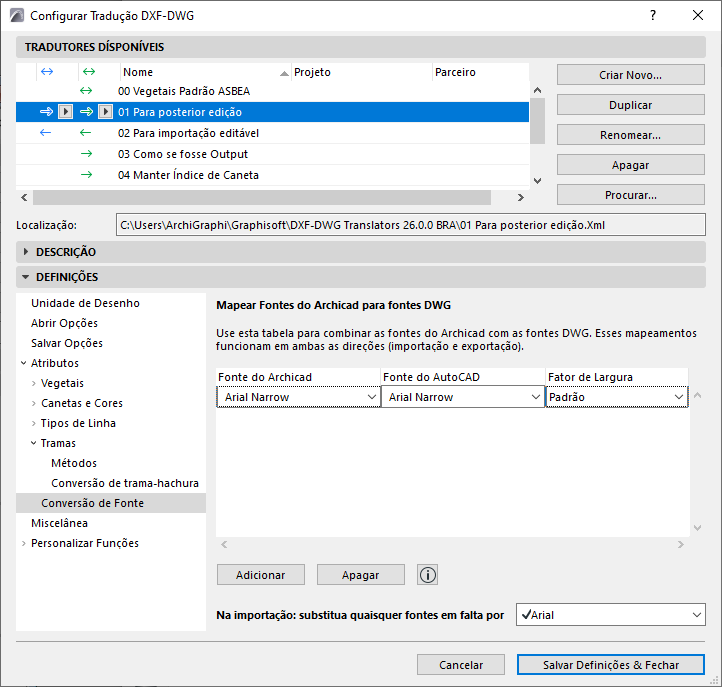

Estas são opções da caixa de diálogo Configuração da Tradução DXF/DWG.

Consulte Configurar Tradução DXF-DWG.



Use este painel para mapear a conversão de fontes do Archicad para fontes do AutoCAD, e vice-versa.

  1. Clique Adicionar para criar uma regra de mapeamento:
  2. Use os pop-ups de fontes para combinar o Archicad com fontes do AutoCAD.
  3. O campo Fator de Largura afeta o texto exportado.
  • Opcionalmente, clique neste campo para inserir um fator para aumentar ou diminuir a largura da fonte no AutoCAD. (O "Padrão" é = 1,00, ou seja, sem alteração na largura da fonte)

Substituir as fontes em falta na importação

Use este campo para inserir uma fonte de backup a ser usada na importação, caso qualquer fonte recebida ainda não tenha sido mapeada.
