Texto de Cota

Para abrir a caixa de diálogo das Definições de Texto de Cota, você tem de selecionar primeiro o item do Texto de Cota (não toda a linha de Cota).

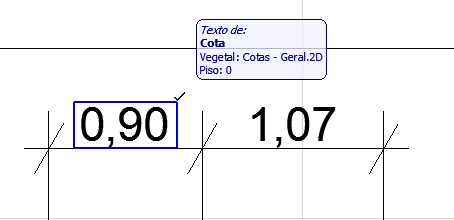

Selecionar Texto da Cota

Para selecionar um texto de Cota, faça um dos seguintes procedimentos:

  • Use o cursor de Seleção Rápida
  • Clique em um canto do texto, com o cursor Marca com Seta.

    Nota: Para selecionar uma Trama de Área de Texto, certifique-se de que você habilitou a Caixa de Texto manualmente na Visualização > Opções de Visualização na Tela.

Abrir Definições de Textos de Cota

Selecionar um texto de cota (ver acima), então faça um dos seguintes procedimentos:

  • clique no ícone Texto na Caixa de Informações
  • efetue um duplo clique no ícone da Ferramenta Cota na Caixa de Ferramentas.
  • Ctrl+t
  • Use Edição> Definições de Texto de Cota (disponível quando uma Cota de Texto for selecionada)

Painel Conteúdo de Texto

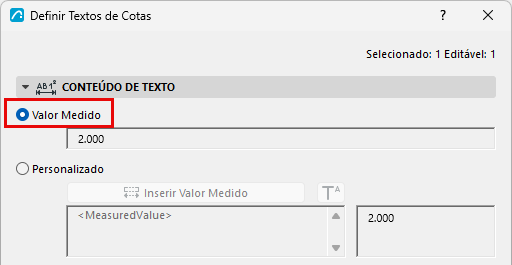

Valor medido (Texto da Cota)

Mostra o valor medido da dimensão selecionada.

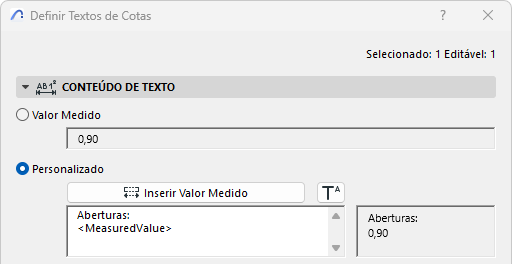

Conteúdo do Texto Personalizado

A opção "Personalizado" oferece mais opções via Texto Automático para escolher diferentes níveis medidos e e níveis de referência.

Você também pode adicionar texto personalizado e superescrito, e formatar texto com várias linhas.

Inserir Valor Medido (Texto da Cota)

Clique para inserir o valor medido da cota no campo de texto de várias linhas.



Adicionar Superscript ao Texto de Cota

Clique em Inserir Símbolo Sobrescrito , depois adicione seu texto sobrescrito. (O símbolo é mostrado no diálogo como um acento circunflexo)

Para continuar o texto em fonte normal, clique novamente em Inserir Sobrescrito.


Nota: Se o seu valor medido da cota já incluir um sobrescrito - porque está utilizando Rigor Extra definido em Opções > Preferências do Projeto > Cotas - então, adicione um espaço antes de inserir o simbolo Sobrescrito. Caso contrário, o próprio sinal de intercalação irá surgir no texto de cota.

Defina a unidade de cota em Opções > Preferências do Projeto > Cotas).

Consulte Preferências de Cotas.

Copiar-Colar Texto de Cota

Apenas os itens de texto simples podem ser copiados; textos superiores à linha não serão copiados.

  1. Selecione apenas o texto de cota (não a própria linha de cota)
  2. Utilize o comando Copiar (Edição > Copiar ou Ctrl/Cmd + C)
  3. Cole o texto de cota (Edição > Colar ou Ctrl/Cmd + V) - por exemplo, em uma caixa de texto ou em um Leiaute.
