Definições de ferramentas tipo linha
Aplica-se a Linha, Arco, Polilinha e Spline.
Definições para as Ferramentas de Linhas: Marque esta opção para aplicar as definições feitas nesta caixa de diálogo a todas as ferramentas do tipo Linha: Linha, Arco/Círculo, Spline, Polilinha.
Os Favoritos de qualquer uma das quatro ferramentas de tipos de linhas (Linha, Arco, Polilinha, Spline) podem ser aplicados a qualquer outro elemento de tipo de Linha.
Painel Definições Gerais
- Selecione um Tipo de Linha, a partir do menu pop-up de seleção.
- Digite um Número de caneta (1-255) para a Linha/Arco/Polilinha/Spline.
- Clique na cor para obter uma janela de seleção de Cor para a Linha/Arco/Polilinha/Spline.
- Somente para polilinhas: Escolha uma preferência para manipular o padrão de um tipo de linha tracejada.
- Marque a caixa Limites da Zona para permitir que as linhas delimitem as zonas que forem colocadas automaticamente.
Seta

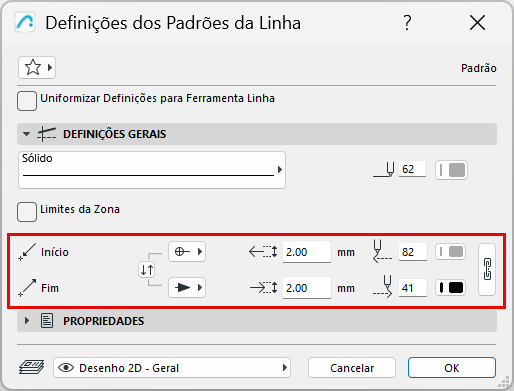

Use o seletor de tipo de ponta de seta para adicionar pontas de seta no início e no final de uma Linha/Arco/Polilinha/Spline.
- Insira os valores de altura para o marcador de cabeça de seta inicial e final.
- Digite um número de caneta (1-255) para o marcador de ponta de seta inicial e final.
- Clique para acessar a paleta de seleção de cores da caneta para o marcador de ponta de seta inicial e final.
- Clique e escolha uma ponta de seta nos ícones Pop-up Ponta de Seta para selecionar os tipos de marcadores.
Nota:

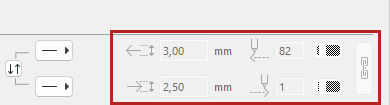

- Se você escolher a opção sem ponta de seta nos ícones pop-up Ponta de Seta, o tamanho e a cor da caneta ficarão indisponíveis.
- Troque ou vincule tamanhos de ponta de seta e cores de caneta.

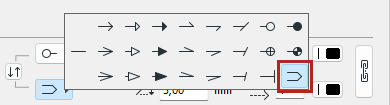

- Para a ferramenta Linha: O último tipo de seta dobra a linha. O cursor se ajusta à linha do eixo invisível entre as duas linhas visíveis.
- Se você escolher a opção sem ponta de seta nos ícones pop-up Ponta de Seta, o tamanho e a cor da caneta ficarão indisponíveis.
